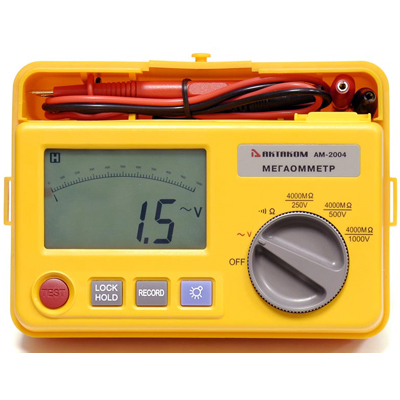

Измеритель сопротивления изоляции предназначен для измерения сопротивления изоляции электрических цепей при различных рабочих напряжениях и измерения напряжения переменного тока при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата.
Мегаомметр имеет встроенный регистратор данных на 16000 значений.
Измерение сопротивления и прозвонка электрической цепи
Диапазон измерения 40 Ом
Разрешение 0,01 Ом
Подача звукового сигнала при <4 >
Абсолютная погрешность измерения сопротивления ±(0,01 Rизм + 30 е.м.р.)
Максимальное напряжение в открытой цепи 12,8 В
Ток в замкнутой цепи 200...280 мА
Защита от перегрузки 220 Вскз
Параметры при измерении напряжения переменного тока с частотой 40...500 Гц
Диапазон измерения 600 В
Разрешение 0,1 В
Погрешность ±(0,015 Uизм + 3 е.м.р.)
Входное сопротивление 4,5 МОм
Защита от перегрузки 750 Вскз
Измерение сопротивления изоляции (автовыбор диапазона)
| Диапазон | Разрешение | Погрешность | Напряжение на контактах |
| 4 МОм/40 МОм/400 МОм/4000 МОм/250 В | 1 кОм | 0,03 Rизм + 5 (при менее 2000 МОм) 0,05 Rизм + 5 (при более 2000 МОм) |
250 В +20% |
| 4 МОм/40 МОм/400 МОм/4000 МОм/500 В | 500 В +20% | ||
| 4 МОм/40 МОм/400 МОм/4000 МОм/1000 В | 1000 В +10% |
| Диапазон | Ток тестирования | Ток замкнутой цепи | |
| 4000 МОм/250 В | 1 мА | 250 кОм (вывод) | не более 1,5 мА |
| 4000 МОм/500 В | 500 кОм (вывод) | ||
| 4000 МОм/1000 В | 1 МОм (вывод) | ||
|
