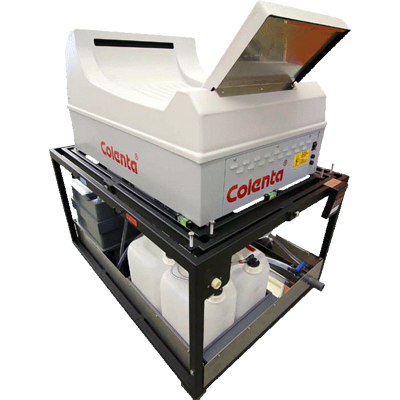

Проявочная машина Colenta INDX 37 NDT MOBILE

Машина специально разработанная для применения в мобильных лабораториях, чтобы обеспечить эффективную, надежную и быструю обработку отснятых пленок прямо в полевых условиях. COLENTA INDX 37 NDT Mobile легко устанавливается внутри практически любого транспортного средства начиная от микроавтобуса.

Система обеспечивает необходимую компактность и эффективность и отвечает жестким требованиям и особым потребностям в эксплуатации мобильного блока обработки пленки, полностью автоматический режим работы от сухого до сухого. COLENTA INDX 37 NDT Mobile обрабатывает все пленки размером до 35 см в ширину, производя хорошее качество проявки пленки без царапин и заломов со стабильной темнотой снимка, используя при этом химические растворы в небольших количествах и точно соблюдая температуру и концентрацию смесей.

Отличительные особенности:

• Для всех видов рентгеновской пленки
• Максимальная ширина снимка 37 см
• Минимальная длина снимка 10 см
• Производительность 13 см/ мин.
• Автоматическое пополнение растворов фиксажа и проявителя
• Промывка пленки между емкостями проявителя и фиксажа
• Самоочистка системы от кристализации и осаждение растворов
• Автоматический контроль температуры проявителя
• Надежная система транспортировки пленки внутри машины
• Контроль температуры сушки пленки без использования инфракрасных нагревателей
• Готова для использования как с проточной водой так и с водой из емкости
• Подготовлено для надежного крепления в машине при перезде
• Подготовлена для подключения притяжной и вытяжной вентиляции

Система транспортировки пленки

COLENTA INDX 37 NDT Mobile использована надежная система роликов расположенных в шахматном порядке для транспортировки снимков. Промывка пленки между проявителем и фиксажем уменьшает количество попадаемого проявителя в фиксаж и как следствие снижение расхода на пополнения фиксажа.

Для обеспечения легкой установки в транспортное средство или контейнер проявочная машина имеет следующие особенности .

Стандартные опции:

• Механическая осевая система выравнивания включающая в себя выравнивание машины по двум осям с максимальным отклонением в 5 см
• Компактные емкости для пополнения фиксажа и проявителя

• 2х10 литров для пополнения реагентов
• 2х10 литров для слива отработанных реагентов

• Гибкие и герметичные емкости для пополнения реагентов. Используются при обработке пленки в движущемся транспортном средстве
• Термоэлектрическая холодильная установка для поддержания стабильной температуры проявителя, когда промывочная вода имеет температуры выше 20°
• Температура окружающей среды тщательно контролируется и подается звуковой сигнал при отклонениях
• Машина установлена в металлический каркас с системой слива закрепленный к полу
• Светонепроницаемая крышка на проявочной машине
• Сетевой фильтр для гашения электрических помех
• Контролирование уровня растворая в емкостях для пополнения

Механическая осевая система выравнивания положения проявочной машины

Одной из проблем при обработки снимков в полевых условия является расположение проявочной машину не по уровню. Для устранения этой проблемы была разработана спецальная рама, в которую устанавливается проявочная машина. Из-за своей конструкции рама выравнивает положение проявочной машины в горизонтальное.

Два уровня выравнивания позволяют закреплять горизонтально проявочную машину практически на любых неровностях. После выравнивания следует закрепить проявку при обработке снимков.

Гибкие вакуумные емкости

Другой хорошо известной проблемой в передвижных лабораториях является работа с растворами проявителя и фиксаж, что бы они не расплескались и не вылились при движении. Компания Colenta предлагает использовать герметичные мягкие пакеты для хранения и пополнения химических реактивов. Они легко размещаются на раме и легко могут быть наполнены и слиты без угроза разлить реактивы.

Система охлаждения

В основном промышленные снимки при НК проявляется при не высоких температурах, а когда на улица высокая температура сложно поддерживать нужную температуру проявителя используя воду для охлаждения из замкнутого цикла проявочной машины. Для поддержания необходимой температуры компания Colenta разработала систему охлаждения с помощью термоэлектрического охлаждающего элемента. Эта система не зависимо от температуры окружающей среды поддерживать нужную температуру проявителя.

Контроль уровня проявителя и фиксажа

В качестве дополнительной опции баки для хранения реактивов под проявочной машиной могут быть оснащены датчиками контроля уровня. При необходимости система информирует пользователя о критическом положения уровня реагентов или о необходимости очистить емкости.

Дополнительные опции:

• Потоковый загрузчик для узких и длинных пленок
• Система защиты от замерзания растворов и жидкостей
• Высокоэфективная система защиты от электрических помех
• Емкость для воды встроеная в установочный каркас
• Насос для подачи воды из емкости в машину
• Контролирование уровня воды
• Система красного освещения при заправке пленок

Система защиты от замерзания жидкостей

Другим фактором, который может повлиять на работу оборудования в зимний период является замерзание жидкостей внутри проявочной машины и баков, что может вызвать повреждения целостности резервуаров. В виду этого Colenta разработала систему которая при критическом уровне температуры будет включать сушку в проявочной машине и поддерживать минимально безопасную температуры внутри помещения где установленная проявочная машина. Так же дополнительные отводы воздуха от сушки направленны на баки с химическими реактивами и промывочной водой.

Защита от перепада напряжения

Очень часто на производственных участках, где происходит мобильная обработка снимков, электроэнергия подается от генераторов. Качество этой электрической энергии трудно поддерживать на должном уровне из-за большого количества потребителей, которые сильно влияют на электрическую цепь (например сварочные аппараты). Для защиты проявочной шины Colenta предлагает использовать дополнительную защиту от перепадов напряжения. Это устройство устанавливается непосредственно в проявку на заводе.

Замкнутый цикл воды для промывки

Как известно очень сложно найти систему водоснабжения в полевых условиях. Для ее решения в проявочную машину может быть установленная емкость с водой. Из резервуара с водой емкостью 40л при помощи насоса вода подается в проявочную машину и проходя через нее возвращается через фильтры обратно в емкость. Так же в баке установлены датчики для контроля уровня и качества воды и при необходимости подают сигнал оператору о замене воды.

Светодиодная подсветка под проявочной машиной

Под COLENTA INDX 37 NDT Mobile располагается красный светодиодный фонарь с длинной волны 632 нм. Он предназначен для визуального контролирования жидкостей в емкостях и как фоновая подсветка при работе.
