Данная модель предназначена для испытания высоковольтного кабеля на 6,10, 35 3-х кратным напряжением Uo и 110кВ напряжением до 1,7Uo. Установка позволяет испытать кабель, длиной до 30км.

Высокая мощность высоковольтной СНЧ-установки HVA120 позволяет испытывать 110кВ кабели емкостью до 0,5 мкФ при частоте 0,1 Гц переменным напряжением до 120кВ

Переменная частота на выходе позволяет тестировать также более протяженные кабели до 5 мкФ.

• Переменное напряжение СНЧ (VLF). Синус или прямоугольник
• Постоянное DC
• Тестирование как жил, так и оболочки кабеля
• Режим начального  прожига

Подключение Модулей TD94 для измерения тангенса угла диэлектрических потерь и  Модуля PD94 для диагностики методом  частичных разрядов для диагностики КЛ до 110кВ

Наименьший на сегодняшний день вес (180 кг) и размеры среди ВСЕХ представленных на рынке высоковольтных СНЧ установок.

Имеет продолжительный режим работы без остановок на охлаждение. Меню установки на русском языке. Внесена в гос реестр средств измерений как высоковольтный измерительный комплекс

На сегодняшний день HVA-120 является одной из немногих установок, позволяющих проводить СНЧ испытание КЛ 110кВ с изоляцией из СПЭ высоким переменным напряжением до 1,7Uo.  При подключении модулей диагностики методом измерения тангенса угла диэлектрических потерь TD и частичных разрядов PD установка HVA120 превращается в мощный диагностический ВВ комплекс.

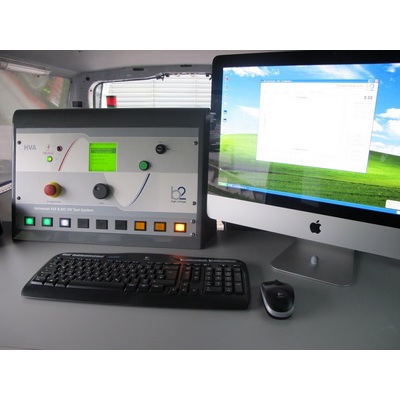

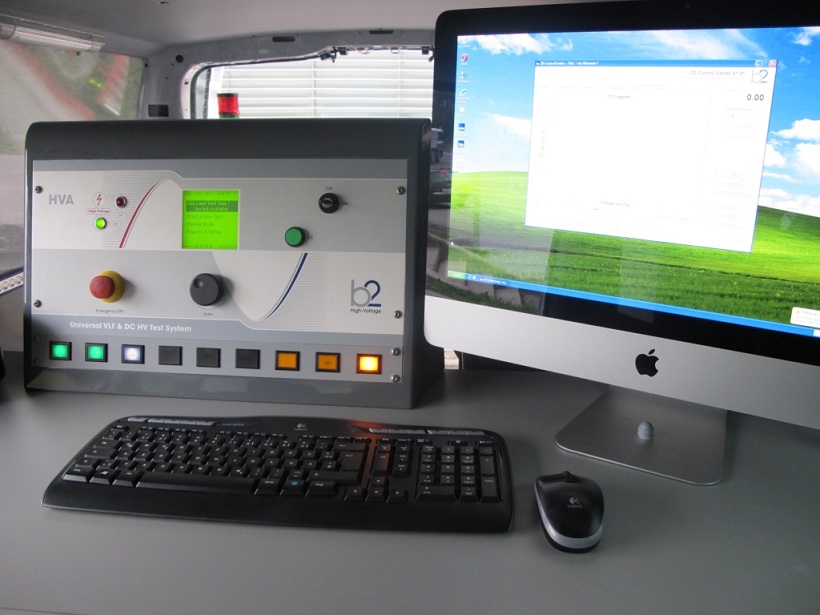

Установка имеет небольшой вес (всего 180кг) и может использоваться как в составе мобильной лаборатории с выносной передней панелью на пульт оператора, так и независимо на передвижной платформе.

Установка имеет полностью русифицированное меню и внесена в государственный реестр средств измерений.

HVA120. СПЕЦИФИКАЦИЯ

• Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
• Выходное напряжение:

• • Переменное, Синус: 0-120 кВ пиковое, симметричное, 85кВ действ.
  • Постоянное: ± 0-120 kВ
  • Прямоугольник, переменное : 0-120 кВ

• Разрешение 0,1кВ на всем диапазоне
• Погрешность +/- 1% от диапазона
• Выходной ток 0-60мA
• Разрешение 1мкA
• Погрешность +/- 1% от диапазона
• Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
• Диапазон сопротивления 0.1 MΩ...5 ГΩ
• Максимальная выходная нагрузка (при макс. напряжении):

• • 0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км  кабель)
  • 5.0 мкФ @ 0.01 Гц @ 85kВ действ  (примерно 20км кабель)
  • * Рассчитано для типичного кабеля с емкостью 330пФ/м

Измерительный блок:

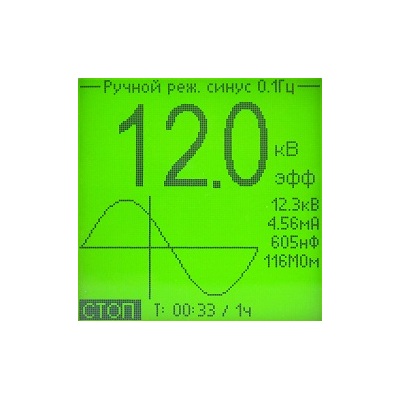

• цифровой ЖК дисплей для прямой индикации;
• напряжение и ток (Действующие значения и / или пиковые)
• емкость
• сопротивление
• время
• напряжение пробоя
• графическое отображение выходного напряжения в реальном времени

Цикл тестирующий - Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ

• Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
• Комп. интерфейс Bluetooth, USB – стандарт, ПО „HVA Control Center“
• Память 50 ячеек памяти, энергонезависимая
• Высоковольтные кабели - Стандартные, длиной 5 м с зажимами-крокодилами на конце (кабели другой длины могут быть поставлены по дополнительному запросу)

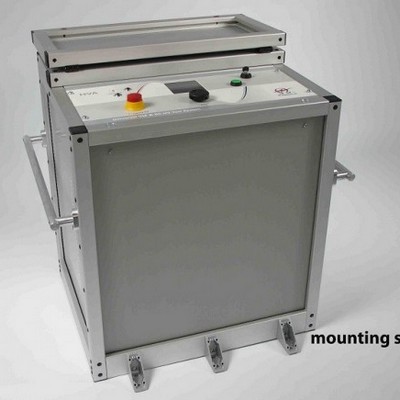

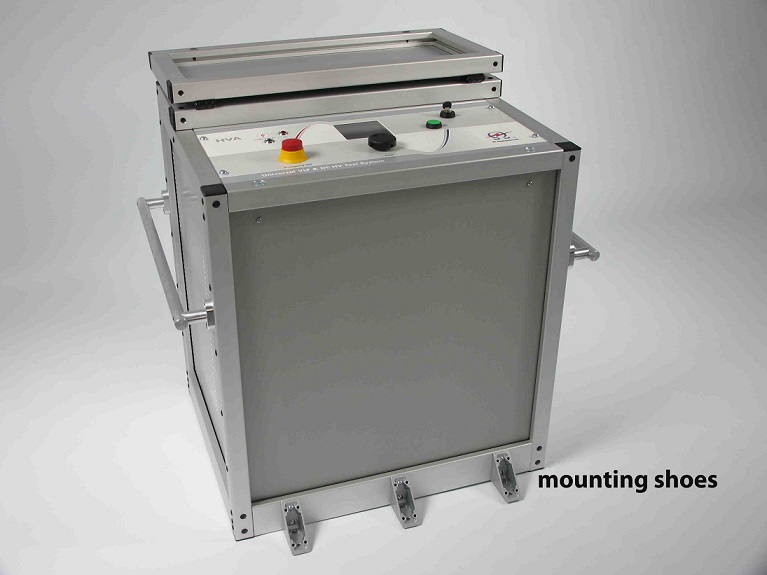

• Вес 180 кг
• Размер 790x445x740мм, возможно исполнение установки в стойке 19” для мобильной лаборатории
• Температура: хранения: -25 до +70 С, рабочая: -5 до +45 С

Дополнительные опции

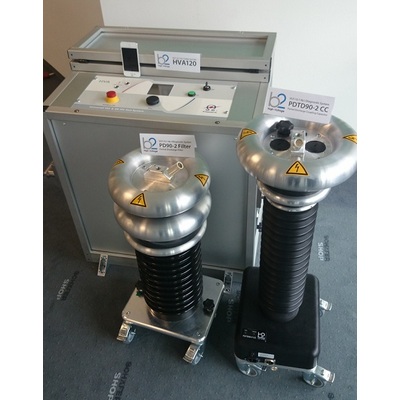

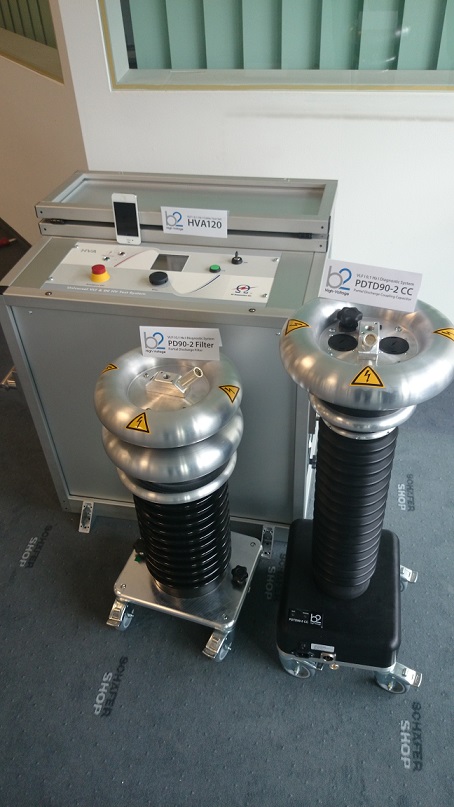

• Модуль PD94 для диагностики методом частичных разрядов
• Модуль TD94 для диагностики методом измерения тангенса угла диэлектрических потерь
