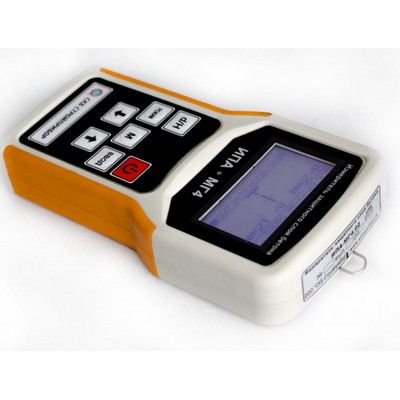

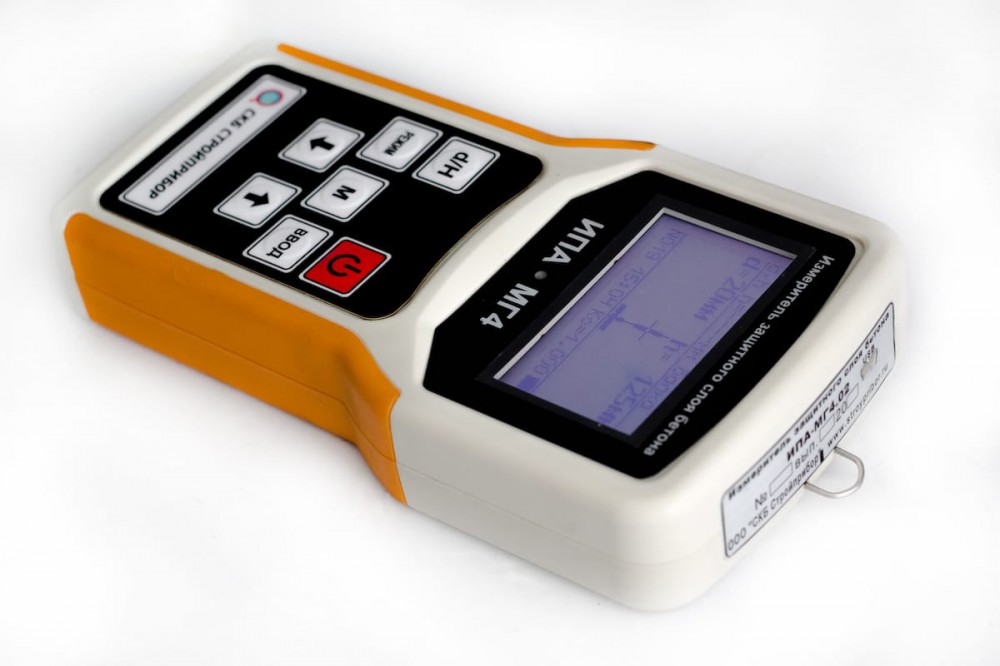

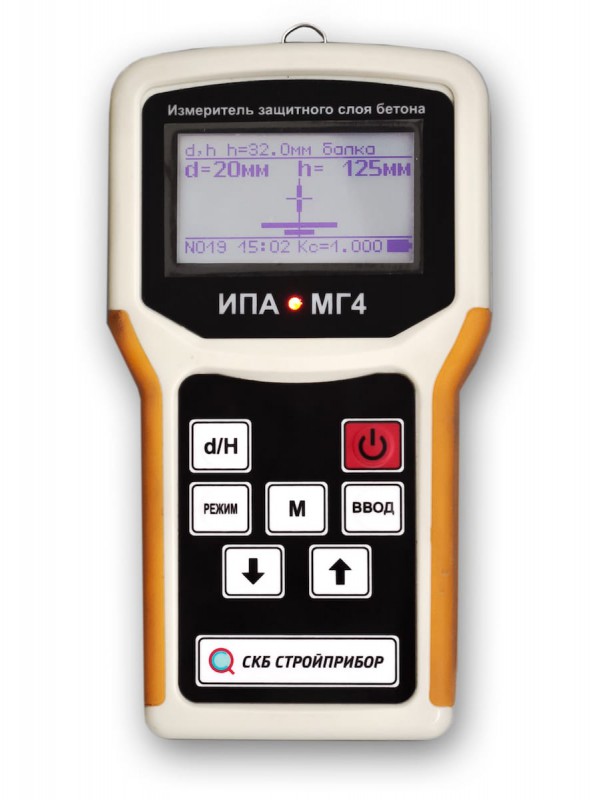

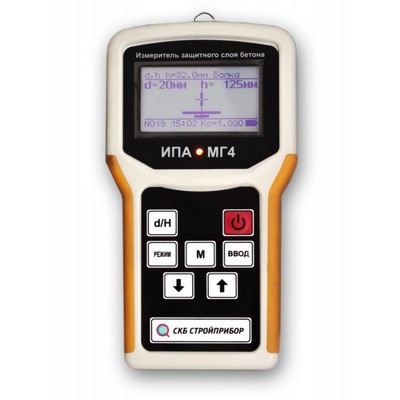

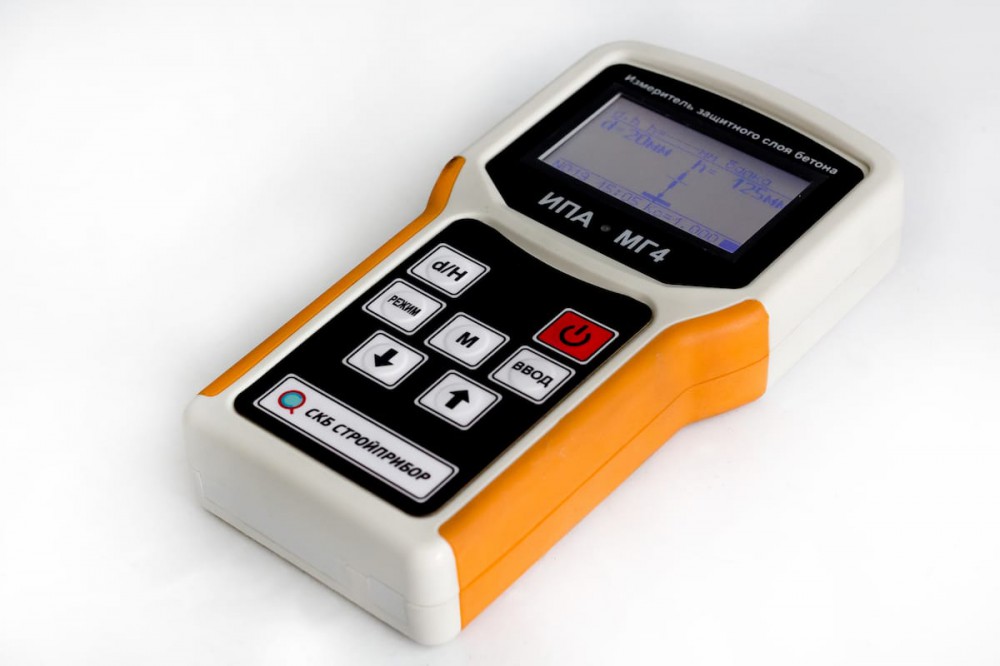

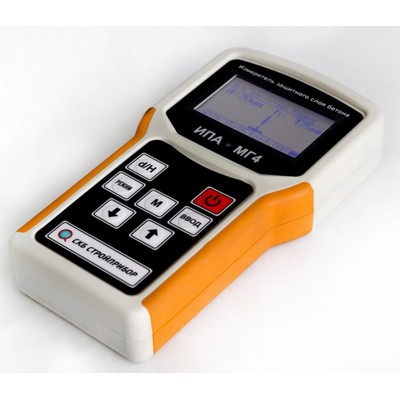

Измеритель защитного слоя бетона ИПА-МГ4.02

Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.

Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Прибор, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.

Измеритель защитного слоя бетона ИПА-МГ4.02 имеет три основных режима работы:

• определение оси арматурного стержня;
• определение толщины защитного слоя при известном диаметре;
• определение диаметра арматурного стержня при известной толщине защитного слоя.

Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.

Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.

Технические характеристики ИПА-МГ4.02

Комплект поставки прибора:

• Измеритель защитного слоя бетона ИПА-МГ4.02,
• контрольный образец,
• упаковочный кейс,
• ремень,
• руководство по эксплуатации,
• кабель связи с ПК,
• CD с программным обеспечением,
• зарядное устройство.
