Твердомер Бухгольца предназначен для испытания на твердость однослойного покрытия или многослойной системы краски, лака или родственного продукта по ISO 2815. Твёрдость измеряется по длине отпечатка на испытываемом покрытии после вдавливания индентора Бухгольца под действием заданной постоянной нагрузки в 500 г. в течение 30-50 секунд.
Метод определения сопротивления вдавливанию по Бухгольцу описан в ГОСТ 22233-2001 (п.7.16) и рекомендован для определения твердости защитных покрытий алюминиевого профиля.
Твердомер Бухгольца QHY изготовлен в соответствии с национальными стандартами GB/T9725-88, ISO1518-73, DIN53153
Сущность метода заключается во вдавливании индентора в покрытие с последующей оценкой результатов испытания. Длина вдавливания служит характеристикой остаточной деформации покрытия. Результат испытания выражается в виде функции, обратной величине длины вдавливания, и эта величина возрастает с возрастанием сопротивления вдавливанию. Сопротивление вдавливанию вычисляют по уравнению:
В (Бухгольц) = 100 мм /L, где L - номинальное значение длины вдавливания, в мм.

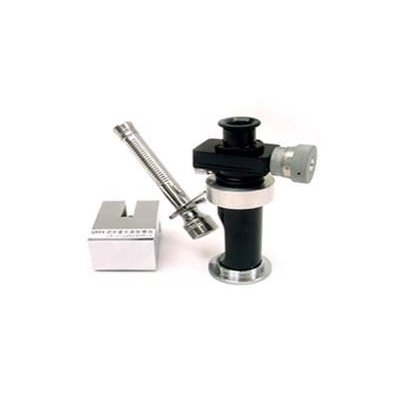

Приборы и оборудование: Прибор для испытания массой 1000±5 г, состоящий из металлического корпуса, индентора и двух выступающих опор; устройство для измерения длины вдавливания, состоящие из микроскопа увеличением 20× и окуляра с градуированной шкалой, способного обеспечивать показания до 0,1 мм.
Методика определения: Панели для испытания толщиной не менее 0,75 мм должны иметь размеры 150×100 мм и быть изготовлены из стекла или металла.
Для проведения испытания панели помещают на горизонтальную твердую поверхность. Затем осторожно помещают на них прибор Бухгольца (без наклонов и движений в горизонтальном направлении), оставляют индентор в этом положении в течении 30±1 с и осторожно снимают.
Необходимо, чтобы сначала в соприкосновение с покрытием пришли опоры прибора, а затем уже индентор. Поднимать же прибор нужно таким образом, чтобы сначала отрывался индентов а затем уже опоры.
Источник света и микроскоп ставят в заданное положение (угол падения лучей 600) и измеряют длину тени, образованной вдавливанием через 35±5 с после устранения индентора. Длину вдавливания регистрируют с точностью до 0,1 мм. Выполняют пять параллельных измерений в различных частях панелей и вычисляют среднее значение.
Выражение результатов: Записывают результат в миллиметрах, округленный к самому близкому значению до 0,1 мм и используют следующую таблицу для определения сопротивления вдавливанию.
| Минимальная толщина покрытия, мкм |
Длина отпечатка, мм |
Глубина отпечатка, мкм |
Сопротивление вдавливанию, усл. ед. |
| 15 | 0,8 | 5 | 125 |
| 20 | 0,85 | 6 | 118 |
| 20 | 0,9 | 7 | 111 |
| 20 | 0,95 | 8 | 105 |
| 20 | 1,0 | 9 | 100 |
| 20 | 1,05 | 10 | 95 |
| 20 | 1,1 | 11 | 91 |
| 20 | 1,15 | 12 | 87 |
| 50 | 1,2 | 14 | 83 |
| 25 | 1,3 | 16 | 77 |
| 25 | 1,4 | 18 | 71 |
| 30 | 1,5 | 21 | 67 |
| 30 | 1,6 | 24 | 63 |
| 35 | 1,7 | 26 | 59 |
| Индентор: |
|
| Усилие прижима (нагрузка на индентор): |
500 ±5 г |
| Диапазон измерения твёрдости по Бухгольцу: |
59...125 |
| Габаритные размеры: |
90х45х40 мм |
| Вес: |
1000±5 г |
|
