Тип оборудования: испытательный прибор для энергетики
Производитель: Seba KMT, Германия
Серия: MFM

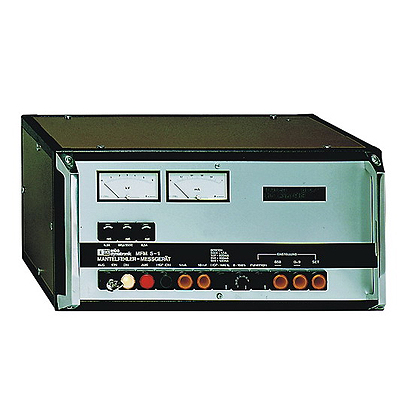

Модель: MFM 5-1
Описание: прибор для контроля и испытания оболочки кабеля
Гарантия на систему MFM 5-1: 12 месяцев.
Назначение устройства:
Целостность оболочки кабеля среднего напряжения с полиэтиленовой изоляцией является важным условием для предотвращения попадания воды в кабель и возникающих из-за этого повреждений оболочки.
Измерительная система MFM 5-1 - это универсальный прибор, так как наряду с испытанием оболочки возможна предварительная и точная локализация повреждений оболочки. В режиме испытаний возможны измерения тока при 1 и 10 мA полной амплитуды. Благодаря этому можно установить даже минимальные дефекты оболочки кабеля.
Для того, чтобы термическая нагрузка в месте повреждения была по возможности незначительной и не повреждалась бы изоляция жил, предприняты следующие меры:
Управление прибором очень простое, при помощи меню - так, например, появляются сообщения о неправильном управлении. Для предварительной локализации, протекающей автоматически , необходимо ввести длину кабеля. После самокалибровки измерительного устройства проводится двойное измерение, после чего представляется результат в метрах.
Для предварительной локализации, которая производится полностью автоматически, необходимо ввести величину длины кабеля. После самокалибровки измерительного устройства производится двойное измерение и результат отображается непосредственно в метрах.
Технические характеристики системы MFM 5-1:
| Напряжение испытания | 0,5 - 1 - 2 - 5 кВ DC |
| Ток испытания | 1 mA, 10 mA |
| Ток в режиме локализации места неисправности | 0,15 - 0,3 - 0,6 - 1,5 A DC |
| Тактовая последовательность | 1:3 - 0,5:3 - 0,5:6 с |
| Измерительные приборы | Вольтметр 0-6 kV/m / Aмперметр |
| ЖК дисплей | 2 x 16 знакомест, с подсветкой |
| Установка длины | 1 - 9999 m |
| Время измерения | 1 - 99 min (выбирается по желанию) |
| Питание | 230 В AC ± 10%, 45...60 Hz |
| Потребляемая мощность | 600 VA |
| Вес | 30,6 kg (включая набор кабелей) |
| Размеры (Д x Ш x В) | 520 x 385 x 255 мм |
Принадлежности к прибору Seba MFM 5:
Прибор для поиска места замыкания на землю ESG 80-2 ESG 80-2 состоит из высокочувствительного гальванометра и оснащен гальванометром.
Главная область применения - в локализации дефектов оболочки в кабелях с ПЭ и ПВХ изоляцией. С помощью установки указателя в центральное положение кроме величины измеряемого напряжения можно определить и его полярность. По полярности можно определить направление, в котором находится неисправность. Помехи постоянного напряжения подавляются с помощью компенсационной схемы.
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
