Артикул: 1004-741, 1004-742
|

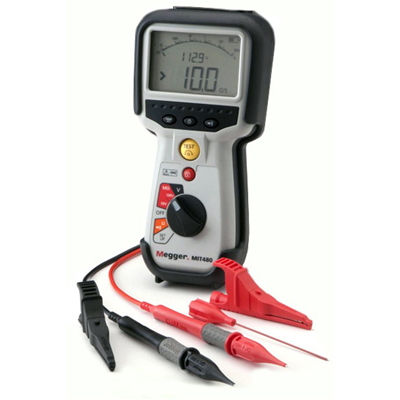

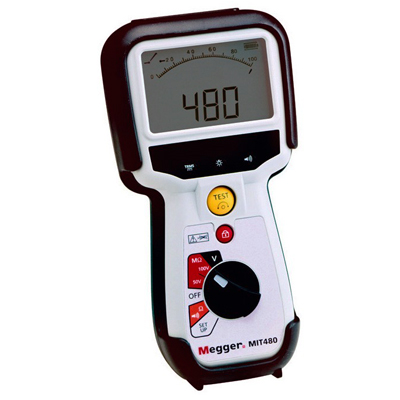

Мегаомметры серии MIT480/2 - приборы для измерения сопротивления изоляции компании Megger была разработана специально для промышленности связи. Тестеры изоляции и целостности цепей объединили в себе новейшие технологии измерений в этой области и новые конструктивные решения, обеспечившие создание самых современных приборов – компактных и удобных в эксплуатации. Серия тестеров MIT480 непосредственно заменяют хорошо зарекомендовавшую себя группу приборов BM80, предоставляют большие функциональные возможности при одновременном упрощении работы и обеспечивают более широкий спектр применения.
Тестеры Megger серии MIT480:
Тестер MIT481 позволяет сохранять результаты испытаний с возможностью их вызова на экран. Простая структура хранения данных обеспечивает возможность индивидуального вызова экранных результатов по номер у испытания.
Тестер MIT485 поддерживает как функцию сохранения результатов испытаний, так и функцию их перегрузки. Результаты испытаний могут быть сохранены в приборе и последовательно перегружены в компьютер с установленной управляющей программой компании Megger.
Передача данных осуществляется по протоколу Bluetooth с помощью генератора Bluetooth в MIT485, который в ключается, когда в приборе выбран режим перегрузки.
ПРИМЕЧАНИЕ: PC для приема должен иметь функцию Bluetooth или разъем USB, вставленный в приемник Bluetooth. Приемлем приемник Bluetooth Класса II (дальность 10 м).
Тестеры удовлетворяют международным нормам IEC1010-2, а также EN 61557 (не для модели MIT480, выходное напряжение которого <100 >
Испытательные провода, поставляемые вместе с тестерами серии MIT480, являются высококачественными силиконовыми проводами, которые необходимы при измерении сопротивления более 10 гигаом.
| Параметр | Значение |
| Испытание изоляции | |
| Номинальные испытательные напряжения | 50 В, 100 В |
| Диапазон измерения сопротивления изоляции | 10 ГОм |
| Погрешность, приведенная к диапазону | Все диапазоны ±2% ±2 цифры до 100 МΩ Тогда: 1000 вольт ±3% ±2 цифры ±0.2% на 1 ГОм 500 вольт ±3% ±2 цифры ±0.4% на 1 ГОм 250 вольт ±3% ±2 цифры ±0.8% на 1 ГОм 100 вольт ±3% ±2 цифры ±2.0% на 1 ГОм 50 вольт ±3% ±2 цифры ±4.0% на 1 ГОм Аналоговая шкала 1 ГОм полная шкала |
| Ток короткого замыкания | 2 мА +0% - 50% |
| Напряжение на зажимах | - 0% +20% ±1 В |
| Испытательный ток на нагрузке | 1 мА при минимально допустимой величине для изоляции, указанной в BS7671, HD384 и IEC364, 2 мА максимум |
| Рабочий диапазон по EN61557 | 0,10 MΩ до 1,00 ГОм |
| Погрешность отображения напряжения | 3% ±3 цифры ±0.5% от номинального напряжения |
| Примечания | (1) Все диапазоны измерения от 0,00 MΩ и выше (2) Указанные выше технические характеристики справедливы только при использовании высококачественных силиконовых проводов |
| Контроль целостности | |
| Диапазон измерения | От 0,01 Ω до 99,9 Ω (0 до 100 Ω по аналоговой шкале) |
| Погрешность | ±2% ±2 цифры (от 0 до 100 Ω) |
| Напряжение разомкнутой цепи | 5 В ±1 В |
| Испытательный ток | 205 мA (– 0 мA + 20 мA) (от 0.01 Ω до 9.99 Ω) 20 мA (±1 мA) (от 10.0 Ω до 99.9 Ω) |
| Смещение нуля у измерительных наконечников | 0,10 Ω, типичное |
| Коррекция (обнуление) сопротивления проводов | До 9,99 Ω |
| Зуммер | Регулируемый порог срабатывания 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω |
| Измерение сопротивления | |
| Диапазон измерения | От 0,01 kΩ до 1000 kΩ (от 0 до 1 MΩ по аналоговой шкале) |
| Погрешность | ±3% ±2 цифры до 50 kΩ, далее ±2 цифры |
| Напряжение разомкнутой цепи | 5 В ±1 В |
| Ток короткого замыкания | 1.5 mA ±0.2 mA |
| Измерения напряжения | |
| Диапазон измерения | От 0 до 600 В постоянного тока, ±2% ±2 цифры. От 10 мВ до 600 В, действительное среднеквадратическое значение для синусоидального сигнала (от 40 до 400 Гц), ±2% ±2 цифры. От 0 до 1000 В по аналоговой шкале. Уровень сигнала для непредусмотренного ввода 0 - 10 мВ (40 - 400 Гц) |
| Дополнительно – характеристики для несинусоидальных сигналов | ±3% ±2 цифры, от 101 мВ до 600 В (действительное среднеквадратическое значение) и ±8% ±2 цифры, от 10 мВ до 100 мВ (действительное среднеквадрfтическое значение). |
| Вольтметр по умолчанию | |
| Режим работы | Работает при напряжении >25 В переменного или постоянного тока на любом диапазоне, исключая режим OFF (ОТКЛ) |
| Общие характеристики | |
| Цепи TNV-3 | Есть |
| Подсветка дисплея | Есть |
| Кнопка запуска теста + кнопка блокировки | Есть |
| Отображение состояния батареи питания | Есть |
| Источник питания | 5 x 1,5 В элементов типа IEC LR 6 ( AA, MN 1500, HP7, AM3 R6HP ), могут быть использованы щелочные или никель-металлгидридные элементы аккумуляторного типа |
| Срок службы батарей питания | 2200 испытаний изоляции с рабочим циклом – 5 с екунд ВКЛ /55 секунд ВЫКЛ при 1000 В на 1 MΩ |
| Размеры | Прибор: 220 x 92 x 50 мм Прибор + кейс: 456 x 178 x 89 мм |
| Масса | Прибор: 590 г, 775 г с защитным чехлом Прибор + кейс: 1.75 кг |
| Предохранитель | Используйте только керамический предохранитель 500 мА (FF) 1000 В, размером 32 x 6 мм с высокой разрывной мощностью HBC 50 kA минимум. ЗАПРЕЩАЕТСЯ ВСТАВЛЯТЬ стеклянные предохран и тели |
| Защита | Приборы соответствуют нормам IEC 61010-1 до 600 В напряжение фаза-земля, Категория IV. Обращайте внимание на приведенные предупреждения по технике безопасности |
| Электромагнитная совместимость | В соответствии с IEC 61326-1 |
| Влияние температуры | Температурный коэффициент: <0,1% > |
| Рабочая температура | От - 20 до +55 °C |
| Рабочая влажность | 95% при температуре от 0 ºC до +35 ºC 70% при температуре от +35 ºC до +55 ºC |
| Температура хранения | От - 30 до +80°C |
| Защита от пыли и влаги | Исполнение IP 54 – защищены от пыли и брызг воды |
|
