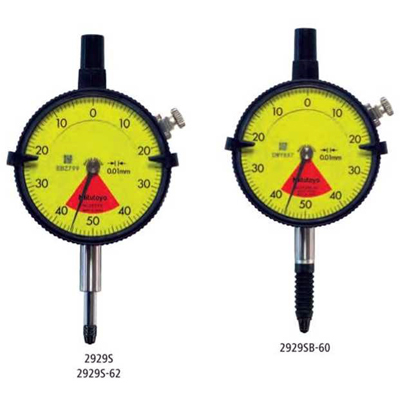

Лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания.
2928SB до 2959SB | 2929SB-62 | 2929SB-60 | |
Однооборотная шкала |
• | • | • |
Ударопрочный | • | • | • |
Защита IP64 | • | ||
Защита IP52 | • |
Метрические
№ | Диапазон [мм] |
Диапазон на 1 оборот |
Измерительное усилие (H) |
Цена деления | Шкала | Масса с ушком/плоск. [г] |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2929SB | 0,8 (ход: 5) | 1 мм | 0,4 - 1,4 | 0,01 мм | 40-0-40 | 145/136 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2929SB-60 | 0,8 (ход: 5) | 1 мм | 0,4 - 2 | 0,01 мм | 40-0-40 | 146/137 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2929SB-62 | 0,8 (ход: 5) | 1 мм | 0,4 - 2 | 0,01 мм | 40-0-40 | 145/136 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2959SB | 1,6 (ход: 5) | 2 мм | 0,4 - 1,4 | 0,01 мм | 80-0-80 | 145/136 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2928SB | 4 (ход: 10) | 5 мм | 0,4 - 1,4 | 0,1 мм | 2-0-2 | 145/136 |
№ |
А [мм] |
В [мм] |
с [мм] |
D [мм] |
F [мм] |
Е [мм] |
G [мм] |
Н [мм] |
I [мм] |
2929SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
19,8 |
52 |
7,6 |
2929SB-60 |
48,8 |
70 |
57 |
17,7 |
12,3 |
20 |
29,2 |
52 |
7,6 |
2929SB-62 |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
19,8 |
52 |
7,6 |
2959SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
19,8 |
52 |
7,6 |
2928SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
19,8 |
52 |
7,6 |
№ | DIN 878 (1983) | EN ISO 463 | |||||||
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
2929SB | 7 | 10 | 3 | 5 | 7 | 3 | 3 | ||
2929SB-60 | 7 | 10 | 3 | 5 | 7 | 3 | 3 | ||
2929SB-62 | 7 | 10 | 3 | 5 | 7 | 3 | 3 | ||
2959SB | 12 | 16 | 4 | 5 | 9 | 3 | 4 | ||
2928SB | 40 | 50 | 5 | 15 | 25 | 20 | 12 |
