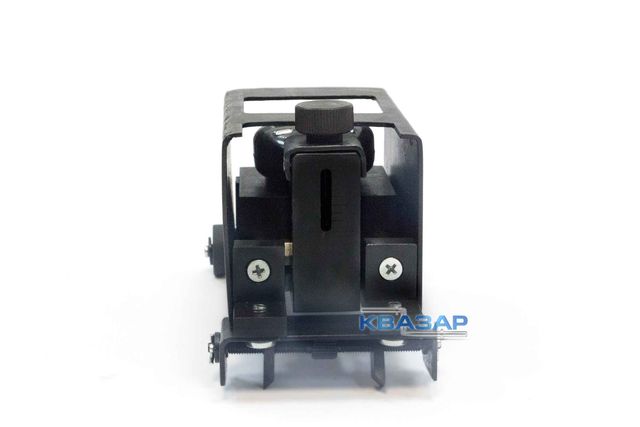

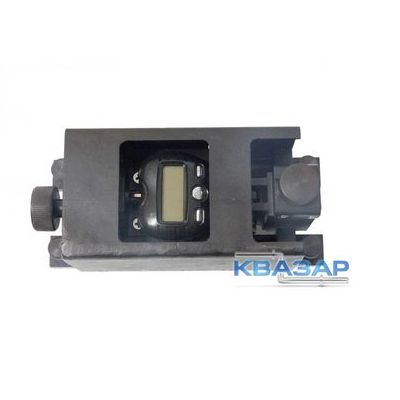

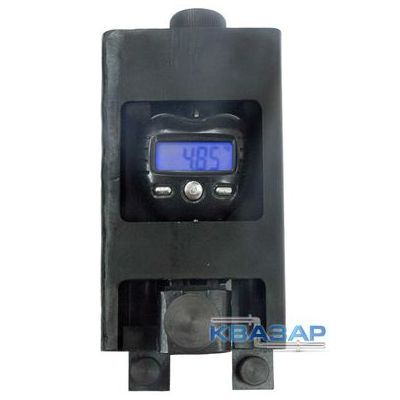

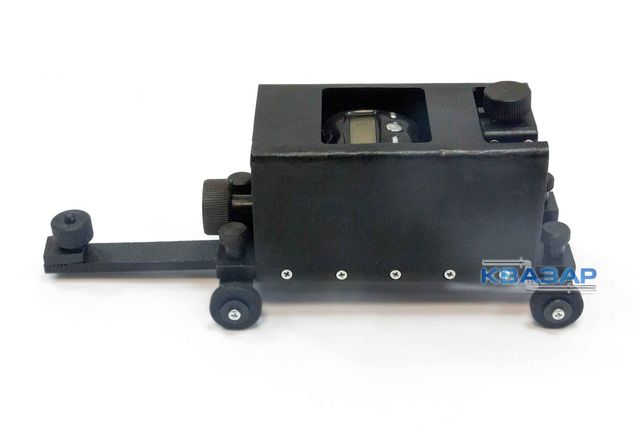

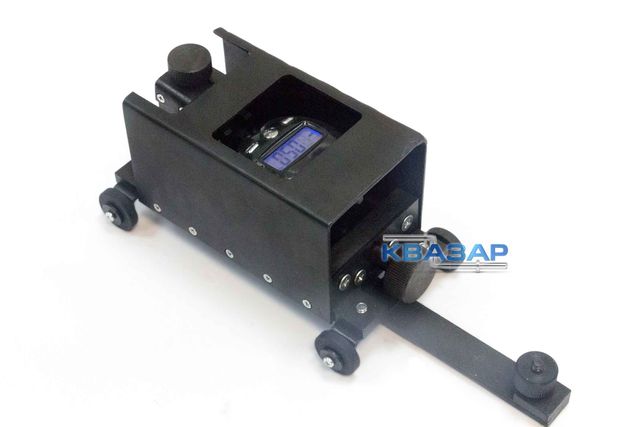

Адгезиметр АР-2Э предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.
Контроль адгезии осуществляют двумя способами:
- определяют адгезию полимерной изоляции трубопроводов по методу А, согласно Приложению Б ГОСТ Р 51164-98;
- измеряют адгезию битумной изоляции трубопроводов по методу Б, согласно Приложению Б ГОСТ Р 51164-98.
Измерения проводят в интервале температур защитного покрытия от 258 до 298К (от минус 15 до 25°С). При температуре выше 298К (25°С), при определении адгезии битумной изоляции, допускается показатель менее 0,2 МПа (2,00 кгс/см2), характеризующий адгезию материала (ГОСТ 51164-98).
Главными достоинствами адгезиметра АР-2Э, выделяющими его среди аналогов, являются:
- высокая точность показаний из-за отсутствия сил трения в элементах конструкции в отличие от большинства адгезиметров, где силоизмерители имеют трущиеся друг о друга детали, и возникающие силы трения значительно искажают показания;
- постоянство угла приложения силы отрыва при перемещении по поверхности с обследуемым изоляционным покрытием, что исключает функциональную ограниченность остальных адгезиметров из-за невозможности их одновременного применения для контроля адгезии как методом отрыва (метод А по ГОСТ Р 51164-98 контроля адгезии защитных покрытий из полимерных лент) , так и методом сдвига (метод Б ГОСТ Р 51164-98 контроля адгезии защитных покрытий на основе битумных мастик);
- универсальность конструкции АР-2Э позволяет измерять адгезию защитных покрытий из полимерных лент и на основе битумных мастик;
- отсутствие необходимости пересчета показаний перемещений в мм на силу в Н или кг, так как усилие отслаивания (сдвига) покрытия определяется непосредственно электронным безменом в кг;
- электронный силоизмеритель дает возможность автоматически фиксировать максимальное значение силы отрыва, упрощая операцию замера для оператора;

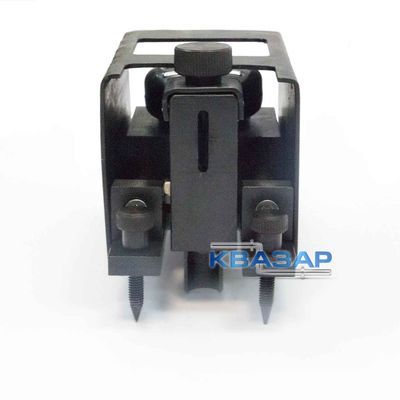

- правильная установка адгезиметра на трубопроводе с учетом кривизны его поверхности достигается за счет изменения длин выступающих концов шипов путем их вращения.
Технические характеристики адгезиметра:
| Толщина покрытия, мм, не более |
15 |
Максимальное значение усилия
отслаивания, Н |
100 |
| Габариты, мм |
185х75х100 |
| Масса устройства, кг, не более |
2,5 |
Комплект поставки адгезиметра:
- адгезиметр АР-2Э — 1шт.;
- шасси — 2шт.;
- кулиса — 1шт.;

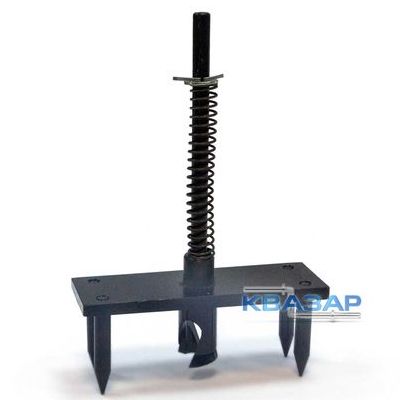

- резак — 1шт.;
- резак-1 — 1шт.;
- нож — 1шт.;
- футляр — 1шт.;
- паспорт — 1шт.
