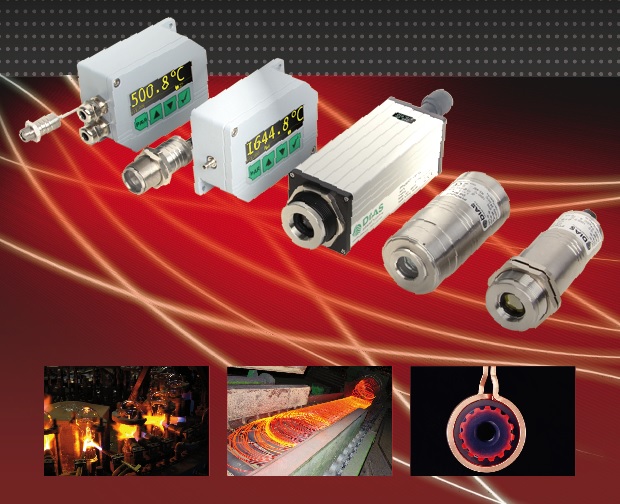

Цифровые пирометры PYROSPOT
Бесконтактное измерение температуры от -40 °C до 3000 °C
Цифровые пирометры PYROSPOT – это радиационные пирометры для бесконтактного измерения температуры от -40 °C до 3000 °C.
Пирометры изготовлены для работы в промышленности, имеют прочные корпуса, высочайшую точность и надежность.
Благодаря широкому ассортименту дополнительных принадлежностей, вы можете настроить пирометр под каждый конкретный случай и встроить в системные решения. Для параметризации пирометров и интерпретации измеренных данных имеется программное обеспечение PYROSOFT Spot для Windows®.
Термореле PYROSWITCH могут обнаруживать температуру в диапазоне от 200 °C до 1800 °C. При превышении регулируемого температурного порога, реле выдают пусковой сигнал.
Как расшифровать обозначение устройства?
|
PYROSPOT
|
D
|
_ _
|
_
|
_
|
_ _
|
_ _
|
_
|
|
Материал
|
Спектральный диапазон
|
|
|
|
DIAS
|
Металлы, керамика, графит, стеклорасплавы
|
0,8 – 2,8 мкм
|
„N“
|
|
|
Детектор
S – Кремний, G – InGaAs, GE – внеш. InGaAs
P – PbS, PE – PbSe, T – Термоэлемент
|
|
|
Измерения через пламя и топочные газы
|
3,9 мкм
|
„F“
|
|
|
R – Цветовой пирометр
|
|
|
Керамика, металлы, графит
|
3,0 – 5,0 мкм
|
„M“
|
|
|
F – Волоконный кабель
|
|
|
Измерения CO2
|
4,5 мкм
|
„C“
|
|
|
Серия устройств 4, 10, 11, 30, 34, 40, 42, 44, 48, 54, 80
|
|
|
Стеклянные поверхности
|
4,8 – 5,2 мкм
|
„G“
|
|
|
Спектральный диапазон N, F, M, C, G, L (см. список справа)
|
|
|
Неметаллы, металлы с покрытием
|
8 – 14 мкм
|
„L“
|
|
|
Дополнительные обозначения: F – Пламя, G – Стекольная промышленность, V – Видеокамера
|
|
Серия 4 - пирометры с малой оптической головкой
- Интерфейс RS-485
- Выход 0/4 – 20 мА
- Опторелейные выходы
- Клавиатура и экран для регулировки параметров и отображения
|
Тип
|
Спектральный диапазон
|
Диапазон температур
|
Оптика
|
|
DS 4N
|
0,8 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Постоянное фокусное расстояние
|
|
DG 4N
|
1,5 – 1,8 мкм
|
от 250 °C до 1800 °C
|
Постоянное фокусное расстояние
|
|
DT 4G
|
5,14 мкм
|
от 200 °C до 1800 °C
|
Постоянное фокусное расстояние
|
|
DT 4L
|
8 – 14 мкм
|
от -40 °C до 1000 °C
|
Постоянное фокусное расстояние
|
Серия 10 – пирометры для промышленности и исследований
- Интерфейс RS-485
- Выход 0/4 – 20 мА
- Клавиатура и экран для регулировки параметров и отображения
- Наблюдение сквозь объектив, направление света или модуля видеокамеры
- Специальные цветовые пирометры (DSR 10N/NF)
|
Тип
|
Спектральный диапазон
|
Диапазон температур
|
Оптика
|
|
DS 10N
|
0,8 – 1,1 мкм
|
от 550 °C до 3000 °C
|
Переменное фокусное расстояние
|
|
DG 10N
|
1,5 – 1,8 мкм
|
от 200 °C до 2500 °C
|
Переменное фокусное расстояние
|
|
DGE 10N
|
2,0 – 2,6 мкм
|
от 100 °C до 1200 °C
|
Переменное фокусное расстояние
|
|
DP 10N
|
2,0 – 2,8 мкм
|
от 50 °C до 1200 °C
|
Переменное фокусное расстояние
|
|
DPE 10M
|
3,0 – 5,0 мкм
|
от 20 °C до 1000 °C
|
Переменное фокусное расстояние
|
|
DPE 10MF
|
3,9 мкм
|
от 50 °C до 2500 °C
|
Переменное фокусное расстояние
|
|
DT 10G
|
5,14 мкм
|
от 150 °C до 2500 °C
|
Переменное фокусное расстояние
|
|
DSR 10N
|
0,7 – 1,1 мкм
|
от 600 °C до 3000 °C
|
Переменное фокусное расстояние
|
|
DSR 10NF
|
0,7 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Переменное фокусное расстояние
|
Серия 11 - пирометры с волоконным кабелем
- Интерфейс RS-485
- Выход 0/4 – 20 мА
- Клавиатура и экран для регулировки параметров и отображения
- Малое время реакции от 2 мс
- Очень малый размер точки
Серия 30/34 – пирометры для стекольной промышленности
- Специально для стекольной промышленности
- Интерфейс USB/RS-485
- Выход 0/4 – 20 мА
Серия 40 – универсальные 2-проводные пирометры
- 2-проводные пирометры
- Интерфейс USB
- Выход 4 – 20 мА
- По запросу с волоконным кабелем (DGF 40N, DSF 40N)
|
Тип
|
Спектрал. диапазон
|
Диапазон температур
|
Оптика
|
|
DS 40N
|
0,8 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Пер. и пост. ФР
|
|
DG 40N
|
1,5 – 1,8 мкм
|
от 250 до 2000 °C
|
Пер. и пост. ФР
|
|
DT 40F
|
3,9 мкм
|
от 300 °C до 2500 °C
|
Пост. ФР
|
|
DT 40C
|
4,5 мкм
|
от 500 °C до 1800 °C
|
Пост. ФР
|
|
DT 40G
|
5 мкм
|
от 100 °C до 2500 °C
|
Пост. ФР
|
|
DT 40L
|
8 – 14 мкм
|
от -40 °C до 1000 °C
|
Пост. ФР
|
|
DGF 40N
|
1,5 – 1,8 мкм
|
от 250 °C до 2000 °C
|
Пер. и пост. ФР
|
|
DSF 40N
|
0,8 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Пер. и пост. ФР
|
Серия 42 – экономичная серия с регулировкой
- Коэффициент излучения можно регулировать прямо на устройстве
- Корпус из нержавеющей стали
Серия 44 – универсальные пирометры для шин
- Интерфейс RS-485
- Выход 0/4 – 20 мА
- По запросу с волоконным кабелем (DGF 44N, DSF 44N)
- Специальные цветовые пирометры (DSRF 44N)
|
Тип
|
Спектрал. диапазон
|
Диапазон температур
|
Оптика
|
|
DS 44N
|
0,8 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Пер. и пост. ФР
|
|
DG 44N
|
1,5 – 1,8 мкм
|
от 250 °C до 2000 °C
|
Пер. и пост. ФР
|
|
DT 44F
|
3,9 мкм
|
от 300 °C до 2500 °C
|
Пост. ФР
|
|
DT 44G
|
5 мкм
|
от 100 °C до 2500 °C
|
Пост. ФР
|
|
DT 44L
|
8 – 14 мкм
|
от -40 °C до 1000 °C
|
Пост. ФР
|
|
DSF 44N
|
0,8 – 1,1 мкм
|
от 600 °C до 2500 °C
|
Пер. и пост. ФР
|
|
DGF 44N
|
1,5 – 1,8 мкм
|
от 250 °C до 2000 °C
|
Пер. и пост. ФР
|
|
DSRF 44N
|
0,7 – 1,1 мкм
|
от 700 °C до 1800 °C
|
Пост. ФР
|
PYROSWITCH Серия 48 – термореле
- Реле температуры
- Регулировка точки переключения прямо на устройстве
- Гальванически развязанный выход (реле PhotoMOS)
- Очень малое время отклика 1 мс
|
Тип
|
Спектрал. диапазон
|
Диапазон температур
|
Оптика
|
|
DG 48N
|
1,4 – 1,8 мкм
|
от 200 °C до 1800 °C
|
Пост. ФР
|
Серия 54 - пирометр с видеокамерой или лазерным целеуказателем
- Интерфейс RS-485
- Выход 0/4 – 20 мА
- Лазерный целеуказатель или модуль видеокамеры
- Специальные цветовые пирометры (DSR 54N и DSR 54NF)
|
Тип
|
Спектральный диапазон
|
Диапазон температур
|
Оптика
|
|
DS 54N
|
0,8 – 1,1 мкм
|
от 550 °C до 3000 °C
|
Пост. ФР
|
|
DG 54N
|
1,5 – 1,8 мкм
|
от 200 °C до 2500 °C
|
Пост. ФР
|
|
DSR 54N
|
0,7 – 1,1 мкм
|
от 500 °C до 3000 °C
|
Пост. ФР
|
|
DSR 54NF
|
0,7 – 1,1 мкм
|
от 600 °C до 3000 °C
|
Пост. ФР
|
Серия 80 - портативные пирометры с интерфейсом USB
- Специальные и цветовые пирометры
- Высокая точность
- Точная оптика с фокусировкой
- Малое время отклика от 2 мс
|
Тип
|
Спектрал. диапазон
|
Диапазон температур
|
Оптика
|
|
DS 80N
|
0,8 – 1,1 мкм
|
от 500 °C до 2500 °C
|
Пер. ФР
|
|
DG 80N
|
1,1 – 1,7 мкм
|
от 250 °C до 2000 °C
|
Пер. ФР
|
|
DSR 80N
|
0,95 – 1,1 мкм
|
от 650 °C до 3000 °C
|
Пер. ФР
|
Широкий ассортимент принадлежностей для всех устройств PYROSPOT
|
Принадлежности
|
Серия 4
|
Серия 10
|
Серия 11
|
Серия 30/34
|
Серия 40
|
Серия 42
|
Серия 44
|
Серия 48
|
Серия 54
|
|
Монтажный фланец, глухой
|
×
|
|
×
|
×
|
×
|
×
|
×
|
×
|
|
|
Монтажный фланец, регулируемый
|
|
×
|
×
|
|
×
|
×
|
×
|
×
|
×
|
|
Шаровой монтаж
|
|
×
|
|
|
×
|
×
|
×
|
×
|
|
|
Блок воздушной продувки
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
Смотровая трубка
|
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
Охлаждающая пластина
|
|
×
|
|
|
|
|
|
|
|
|
Охлаждающая рубашка с блоком воздушной продувки
|
|
×
|
|
|
×
|
×
|
×
|
×
|
×
|
|
Усилитель коэффициента излучения
|
|
×
|
×
|
|
×
|
×
|
×
|
|
|
|
Зеркало 90°
|
×
|
×
|
×
|
|
×
|
×
|
×
|
×
|
×
|
|
Вакуум. фланец/вакуум. проходная втулка
|
|
×
|
×
|
|
×
|
×
|
×
|
|
×
|
|
Задвижка
|
|
×
|
|
|
×
|
×
|
×
|
|
×
|
|
Защитное окно
|
|
×
|
×
|
|
×
|
×
|
×
|
×
|
×
|
|
Круглая гайка с защитным стеклом
|
|
×
|
|
|
×
|
×
|
×
|
×
|
×
|
|
Соединительный кабель
|
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
Интерфейсный модуль RS-485 – USB
|
×
|
×
|
×
|
×
|
|
|
×
|
|
×
|
|
Интерфейсный модуль RS-485 – ProfiBus DP
|
×
|
×
|
×
|
×
|
|
|
×
|
|
×
|
|
Интерфейсный модуль видео – USB
|
|
×
|
|
|
|
|
|
|
×
|
|
Источник питания PSU 15
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
Цифровой экран DD200/DD210
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
×
|
|
Блок индикации и управления DCU 200
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
|
|
Ручной программатор DHP 1040
|
|
×
|
|
×
|
×
|
|
×
|
|
×
|
|
Плоский экран 3,5" с кабелем 2 м
|
|
×
|
|
|
|
|
|
|
×
|
|
Больше принадлежностей по запросу
|

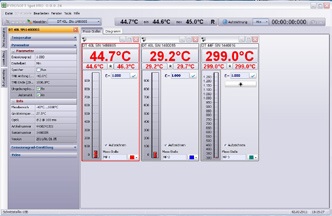

Программное обеспечение PYROSOFT Spot
Для оценки и обработки данных, измеренных пирометром PYROSPOT, DIAS предлагает два варианта. Бесплатная программа PYROSOFT Spot и ее платная версия PYROSOFT Spot Pro для Windows. Версия Pro обеспечивает измерение, визуализацию и запись измерений нескольких одновременно подключенных пирометров, тогда как в бесплатной версии можно подключить только один пирометр.
Дополнительные функции:
– Триггерные функции *)
– Подробный статистический анализ измеренных данных *)
– Экспорт измеренных данных в виде текстового файла и автоматическое создание таблиц Excel

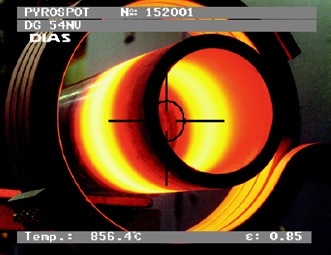

– Видеофункции для пирометров со встроенной камерой *)
– Встроенный калькулятор для простого вычисления параметров оптики
– Индикация и параметризация на дополнительном цифровом блоке индикации и управления DCU200 и цифровых экранах *)
– Автоматическое определение коэффициента излучения
– Создание отчетов из шаблона
Видео можно просматривать на плоском экране, который приобретается отдельно.
*) доступно только в PYROSOFT Spot Pro
Более подробную информацию по стационарным пирометрам DIAS PYROSPOT Вы можете получить в отделе продаж по телефонам, указанным в разделе "контакты". Назад |
