Артикул: 001385
|
Тип оборудования: Толщиномер покрытий
Производитель: Восток-7
Модель: В7-537
Гарантия: 1 год

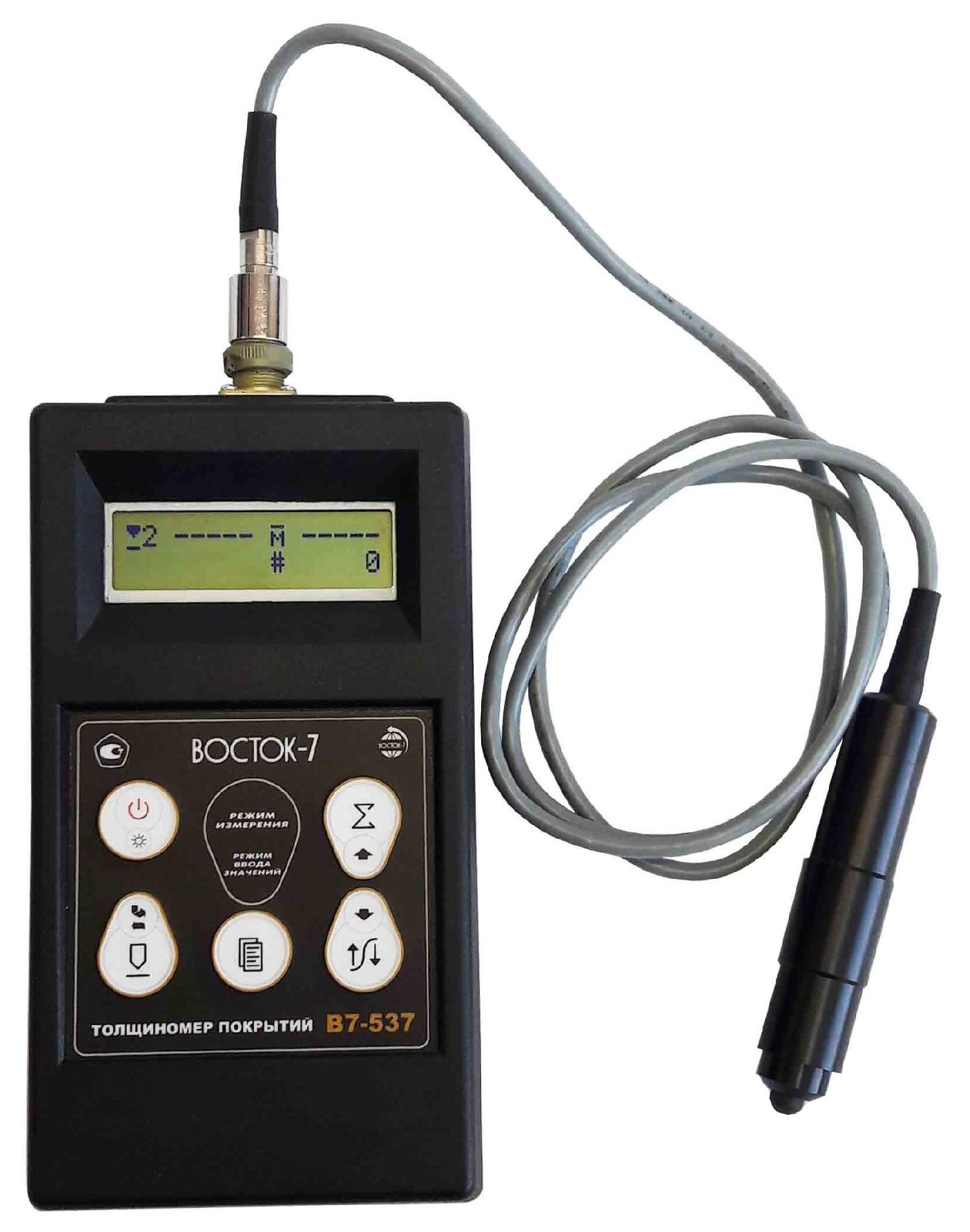

Описание толщиномера В7-537:
Назначение: толщиномеры покрытий В7-537 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-537 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий В7-527:
Типы преобразователей для толщиномера покрытий В7-537:
|
Преобразователь |
ТМ0.7-01 (МТ-М)* |
ТМ2-01 |
ТМ20-01 |
|
Диапазон измерения |
2-500 мкм |
5-2000 мкм |
50-15000 мкм |
|
Погрешность измерения, не более |
3%+1мкм |
3%+1мкм |
3%+10 мкм |
|
Минимальная толщина основания |
0,5 мм |
0,5 мм |
0,8 мм |
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности |
15/55 |
20/70 |
35/160 |
|
Диаметр минимальной зоны контроля |
10 мм |
20 мм |
50 мм |
|
Габариты преобразователя |
10 х 63 мм |
16 х 60 мм |
19х85 мм |
|
Цена |
15 620 руб. |
12 500 руб. |
12 500 руб. |
*Преобразователь ТМ0.7-01 (МТ-М) не подлежит поверке и по доп. заказу может быть откалиброван в диапазоне 1000 - 30000 мкм.
Технические характеристики В7-537:
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм:
|
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
± (0,03·Н+1,5) |
|
Минимальная толщина основания, мм:
|
|
|
Минимальный радиус кривизны выпуклой/вогнутой поверхности, мм:
|
|
|
Диаметр минимальной зоны контроля, мм:
|
|
|
Память |
8 страниц по 124 значения |
|
Подсветка дисплея |
имеется |
|
Напряжение электрического питания (четыре элемента питания тип АА), В |
6 |
|
Диапазон рабочих температур, оС |
от 0 до +40 |
|
Габаритные размеры, мм, не более (Д*Ш*В) |
180*100*45 |
|
Масса, кг, не более |
0,3 |

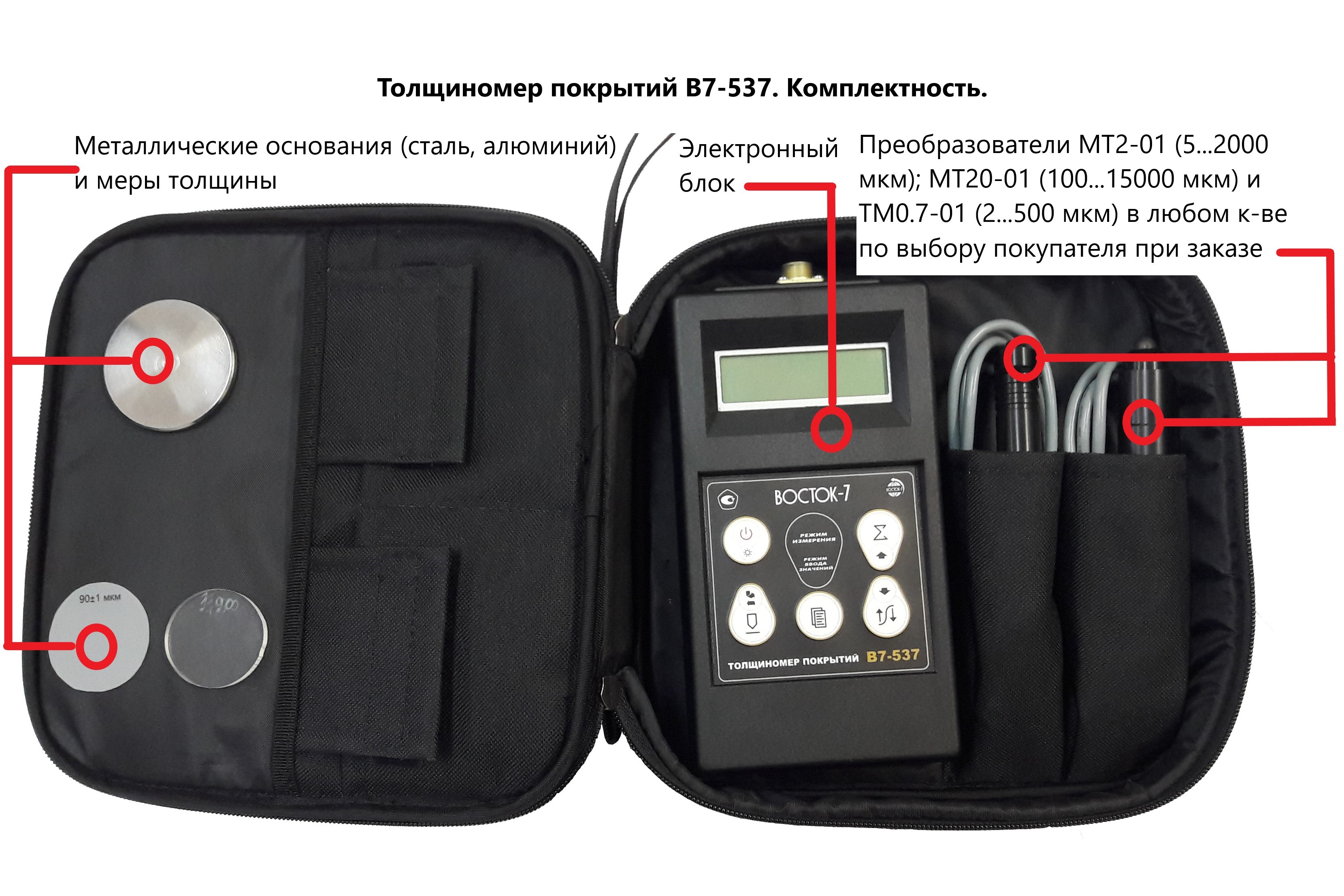

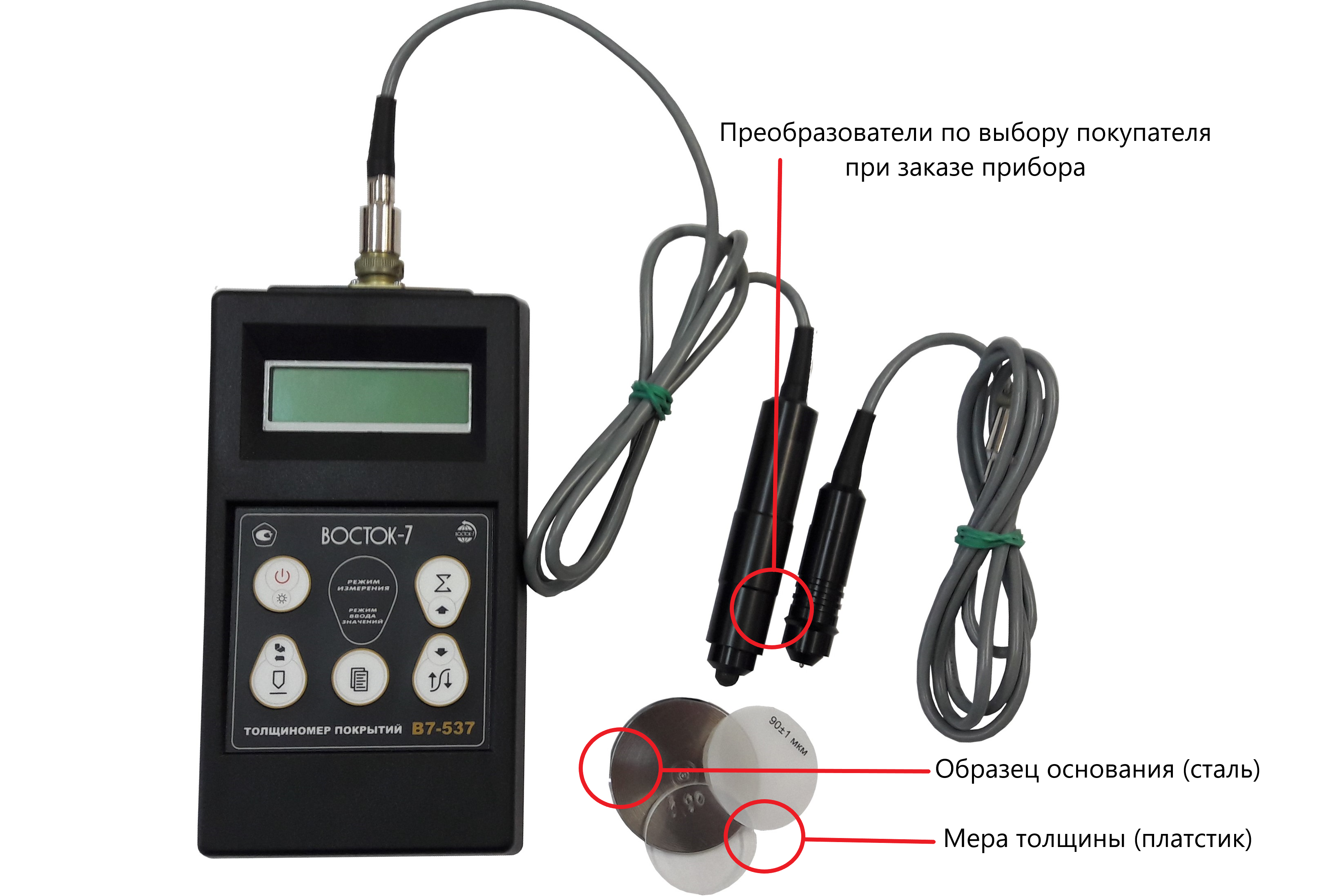

Комплект поставки В7-537:
|
Наименование и условное обозначение |
Количество |
|
Блок электронный с 4-мя элементами питания тип АА |
1 шт. |
|
Преобразователь МТ2-01* |
1 шт. |
|
Преобразователь МТ20-01* |
1 шт. |
|
Мера толщины (115 мкм) |
1 шт. |
|
Образец основания (Ст20) |
1 шт. |
|
Кофр для хранения и переноски |
1 шт. |
|
Руководство по эксплуатации с методикой поверки МП 203-33-2020 |
1 экз. |
|
*Тип и к-во преобразователей по выбору покупателя при заказе прибора. |
|
|
Дополнительная комплектация (по заказу) |
|
|
Преобразователь ТМ0.7-01 (МТ-М) - *без поверки |
На заказ |
|
КОМПЛЕКТ МЕР ТОЛЩИНЫ ПОКРЫТИЯ (5 шт. в диапазоне 12-20 000 мкм) – 4 500 руб. |
На заказ |
|
ОБРАЗЕЦ ОСНОВАНИЯ (СТАЛЬНОЙ ДИСК 5Х50 мм) – 900 руб. |
На заказ |
|
ОБРАЗЕЦ ОСНОВАНИЯ (СТАЛЬНОЙ ДИСК 5Х110 мм) – 1 850 руб. |
На заказ |
|
СУМКА ДЛЯ ПОЛЕВЫХ И ВЫСОТНЫХ РАБОТ - СУМКА RFT |
На заказ |
|
