Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя

  • Рейсшина RELS СОП

    /images/all/3/15264/big/img_5.jpg

    jijijij

    Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя
  • Рейсшина RELS СОП

    /images/all/3/15264/big/img_16.jpg

    1

    Рейсшина RELS СОП

ЦЕНА: 9 500 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
NDT-club (НДТ-КЛАБ)


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Рейсшина RELS СОП вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя

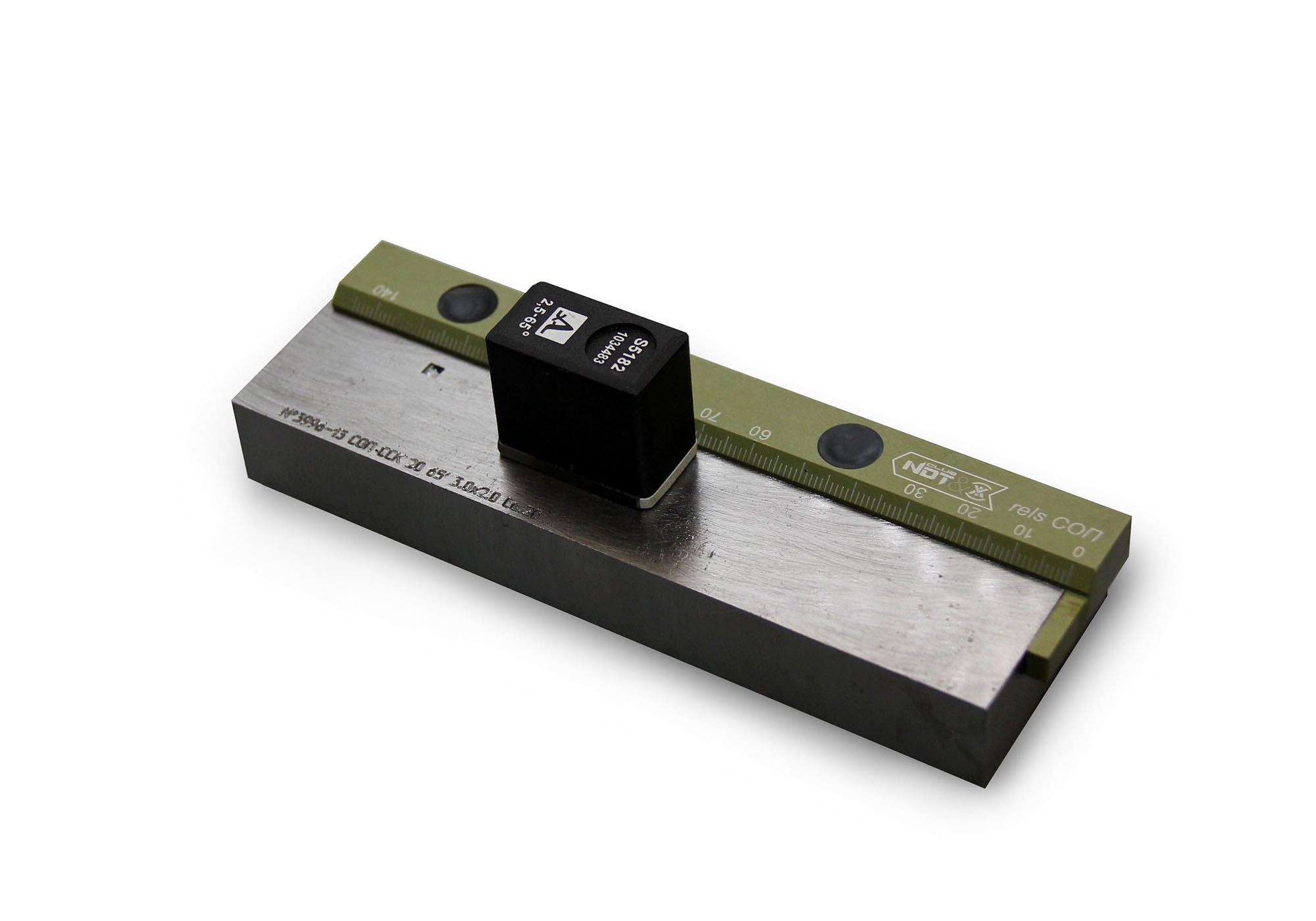

Рейсшина RELS СОП - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце предприятия (СОП плоский). Рейсшина упрощает процедуру настройки ультразвукового дефектоскопа с наклонными преобразователями типа П121-ХХ-ХХ/ П122-ХХ-ХХ.

Рейсшина наиболее удобна для начинающих дефектоскопистов.

Рейсшина RELS СОП предназначена для обеспечения прямолинейного перемещения наклонных преобразователей на стандартных образцах предприятия (СОП). Линейное перемещение преобразователя обеспечивает удобство поиска и фиксацию максимума амплитуды от искусственного дефекта на СОП при работе, как прямым, так и отраженным лучом.

Тщательно подобранное сочетание степени магнитного прижатия и обеспечение анти проскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя на СОПе.



Эксплуатационно-потребительские свойства рейсшины RELS СОП:



  • Не требуется процедур крепления. Возможность мгновенной установки произвольного положения на стандартном образце
  • Анти проскальзывающий эффект обеспечивается даже на замасленной поверхности образца
  • Возможность численно-оценочной ориентации преобразователей к дефектам образца
  • Минимальное трение преобразователя о рейсшину
  • Возможность контроля азимутального перекоса преобразователя на поверхности образца
  • Универсальное применение на различных стальных образцах и калибрах

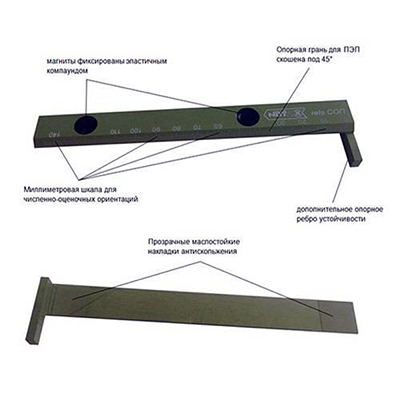

Конструктивное исполнение рейсшины RELS СОП:



  • Рейсшина изготовлена из легкого прочного авиационного сплава
  • Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
  • Цветное защитно-декоративное покрытие
  • Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок
  • Маслостойкие элементы антискольжения рейсшины
  • Миллиметровая шкала по всей длине (145 мм) нанесена высокоточным лазерным методом
  • Дополнительное опорное ребро устойчивости
  • Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает трение ПЭП о рейсшину
