Описание:

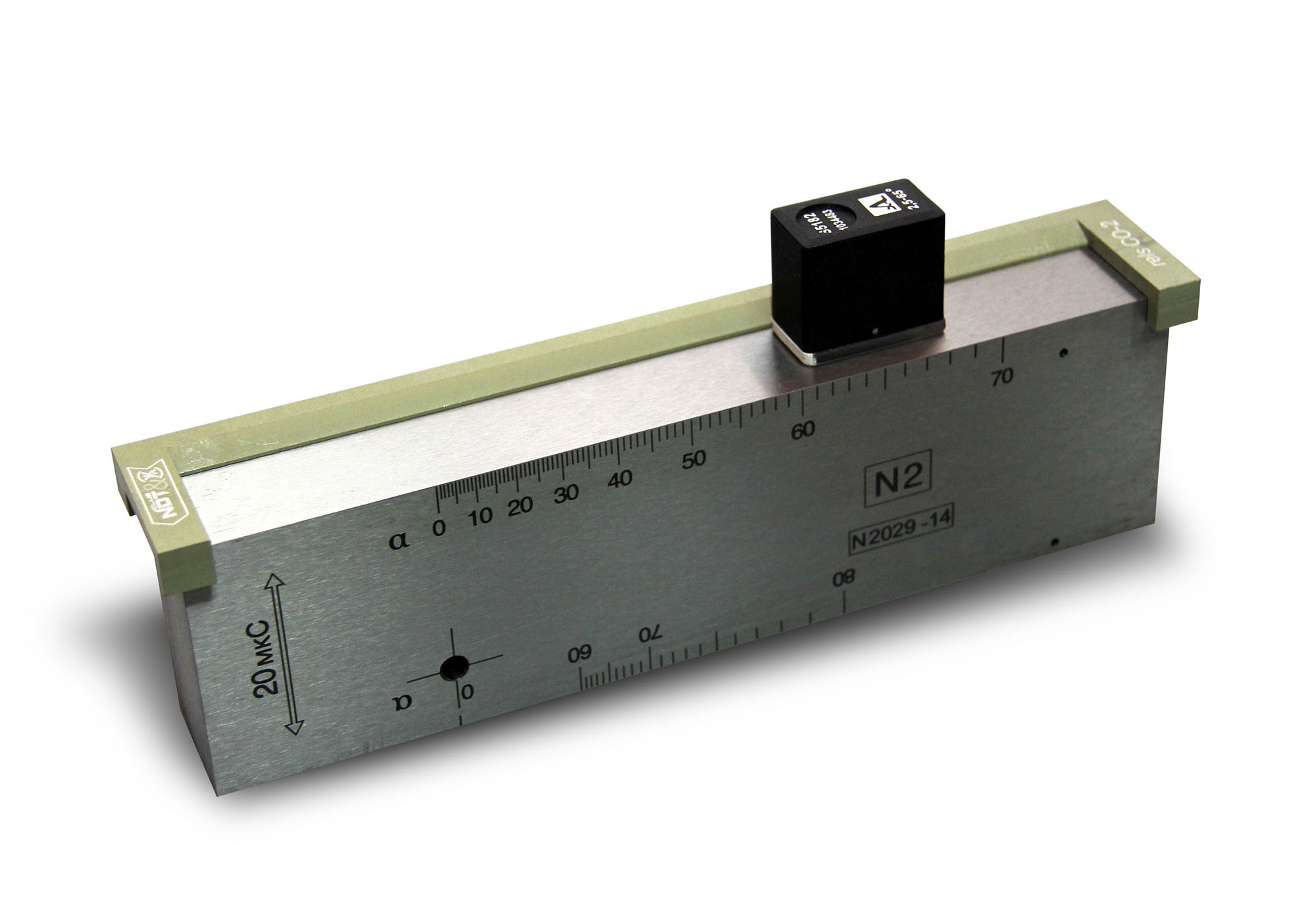

Рейсшина RELS CO-2 - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя П121-ХХ-ХХ на стандартном образце СО-2. Рейсшина облегчает процедуру настройки ультразвукового дефектоскопа с ультразвуковыми преобразователями. Особенно удобна  рейсшина для начинающих дефектоскопистов.

Назначение рейсшины RELS СO-2:

Рейсшина RELS СO-2 предназначена для обеспечения прямолинейного перемещения преобразователей на стандартном образце СО-2 и облегчения поиска максимума сигналов от искусственных отражателей с последующей их фиксацией.

Эксплуатационно-потребительские свойства рейсшины RELS СO-2:

• Не требуется процедур фиксации рейсшины на образце. Геометрия рейсшины определяет ее однозначное положение. Люфт установки не превышает 0,2 мм.

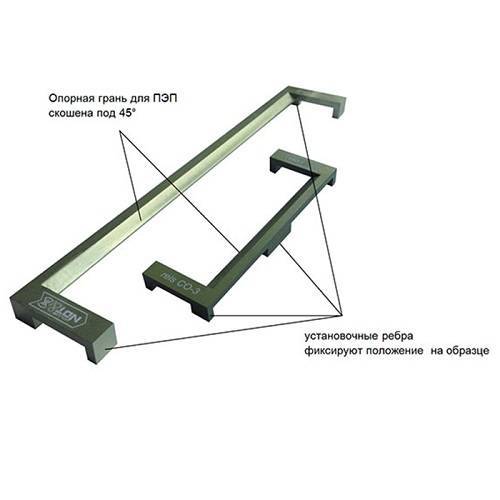

• Минимальное трение преобразователя о рейсшину - грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°.
• Возможность контроля азимутального перекоса преобразователя на поверхности образца.

Конструктивное исполнение рейсшины RELS СO-2:

• Рейсшина изготовлена из легкого прочного авиационного сплава.
• Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок).
• Цветное защитно-декоративное покрытие.
