Тип оборудования: Наклонные миниатюрные р/с преобразователи

Производитель: Кропус

Модель: ADZ50xx

Гарантия: 1 год

Описание:

Преобразователь наклонный раздельно-совмещенный миниатюрный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-ММ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хMicrodot Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, раздельно-совмещенный, поперечных волн
• Обозначение по ГОСТ- П122-5-ХХ-MM (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 5х5 мм
• Размер контактной поверхности- 19х20 мм
• Материал призмы- орстекло
• Разъем подключения- Microdot S-50
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 20 х 20 х 8,8 мм

Модели:

• ADZ5040 - наклонный р/с преобразователь с углом ввода 40 град

Обозначение по ГОСТ: П122-5-40-ММ

Частота 5 МГц.

Угол ввода в сталь 40º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• ADZ5050 - наклонный р/с преобразователь с углом ввода 50 град

Обозначение по ГОСТ: П122-5-50-ММ

Частота 5 МГц.

Угол ввода в сталь 50º.

Стрела  -  мм

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• ADZ5060 - наклонный р/с преобразователь с углом ввода 60 град

Обозначение по ГОСТ: П122-5-60-ММ

Частота 5 МГц.

Угол ввода в сталь 60º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

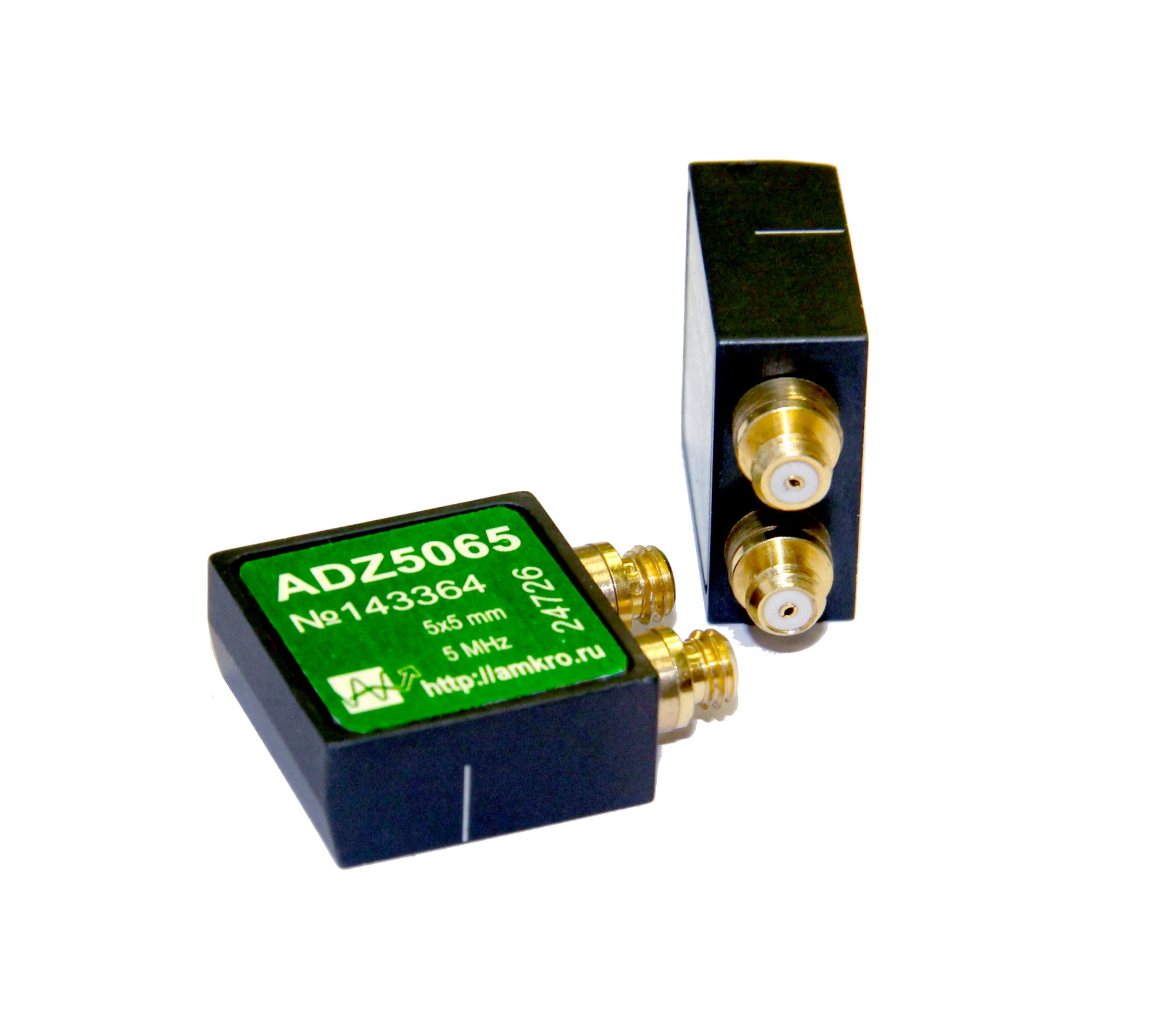

• ADZ5065 - наклонный р/с преобразователь с углом ввода 65 град

Обозначение по ГОСТ: П122-5-65-ММ

Частота 5 МГц.

Угол ввода в сталь 65º.

Стрела  - 7,5 мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• ADZ5070 - наклонный р/с преобразователь с углом ввода 70 град

Обозначение по ГОСТ: П122-5-70-ММ

Частота 5 МГц.

Угол ввода в сталь 70º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• ADZ5075 - наклонный р/с преобразователь с углом ввода 75 град

Обозначение по ГОСТ: П122-5-75-ММ

Частота 5 МГц.

Угол ввода в сталь 75º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
