Тип оборудования: Крупногабаритные наклонные преобразователи

Производитель: Кропус

Серия: ANR25xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный поперечных волн с большим размером пьезоэлемента и корпуса. Идеален для контроля крупнозернистых сплавов и дефектов на большой глубине. Частота 2,5 МГц

Маркировка по ГОСТ: П121-2,5-ХХ-А-005, где XX - угол ввода сдвиговой (поперечной)  волны в сталь

Номинальная частота 2,5 МГц

Размер пьезоэлемента 16х12 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный поперечных волн
• Обозначение по ГОСТ- П121-2,5-ХХ-А-005 (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 2,5 МГц ± 10%
• Тип излучаемых волн- сдвиговые (поперечные)
• Размер пьезокерамического элемента- 16х12 мм
• Размер контактной поверхности- 20х40 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с покрытием
• Габаритные размеры (ШхДхВ)- 20 х 40 х 30 мм

Модели:

• ANR2540 - преобразователь ультразвуковой 2,5МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-2,5-40-А-005 // П121-2,5-40-Б Частота 2,5 МГц. Угол ввода в сталь 40º. Стрела 10мм

• ANR2545 - преобразователь ультразвуковой 2,5МГц с углом ввода 45 градусов

Обозначение по ГОСТ: П121-2,5-45-А-005 // П121-2,5-45-Б

Частота 2,5 МГц.

Угол ввода в сталь 45º.

Стрела 10мм

• ANR2550 - преобразователь ультразвуковой 2,5МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-2,5-50-А-005 // П121-2,5-50-Б

Частота 2,5 МГц.

Угол ввода в сталь 50º.

• ANR2555 - преобразователь ультразвуковой 2,5МГц с углом ввода 55 градусов

Обозначение по ГОСТ: П121-2,5-55-А-005 // П121-2,5-55-Б

Частота 2,5 МГц.

Угол ввода в сталь 55º.

• ANR2560 - преобразователь ультразвуковой 2,5МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-2,5-60-А-005 // П121-2,5-60-Б

Частота 2,5 МГц.

Угол ввода в сталь 60º.

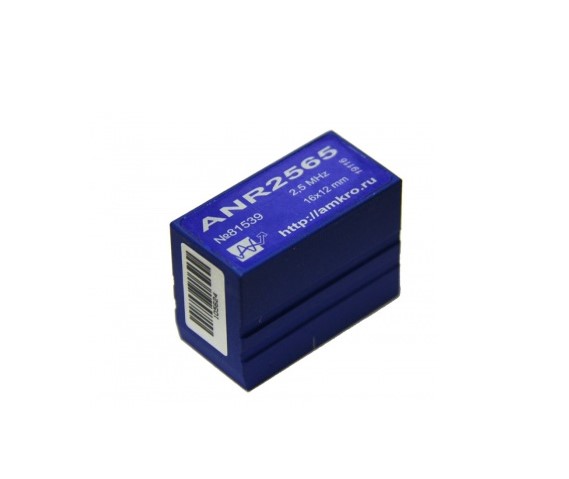

• ANR2565 - преобразователь ультразвуковой 2,5МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-2,5-65-А-005 // П121-2,5-65-Б

Частота 2,5 МГц.

Угол ввода в сталь 65º.

• ANR2570 - преобразователь ультразвуковой 2,5МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-2,5-70-А-005 // П121-2,5-70-Б

Частота 2,5 МГц.

Угол ввода в сталь 70º.

• ANR2590 - преобразователь ультразвуковой 2,5МГц поверхностной волны

Обозначение по ГОСТ: П121-2,5-90-А-005 // П121-2,5-90-Б

Частота 2,5 МГц.

Поверхностной волны
