Тип оборудования: Хордовый пьезоэлектрический преобразователь для полиэтилена

Производитель: А3 Инжиниринг

Модель: РС ПЭП П122

Гарантия: 1 год

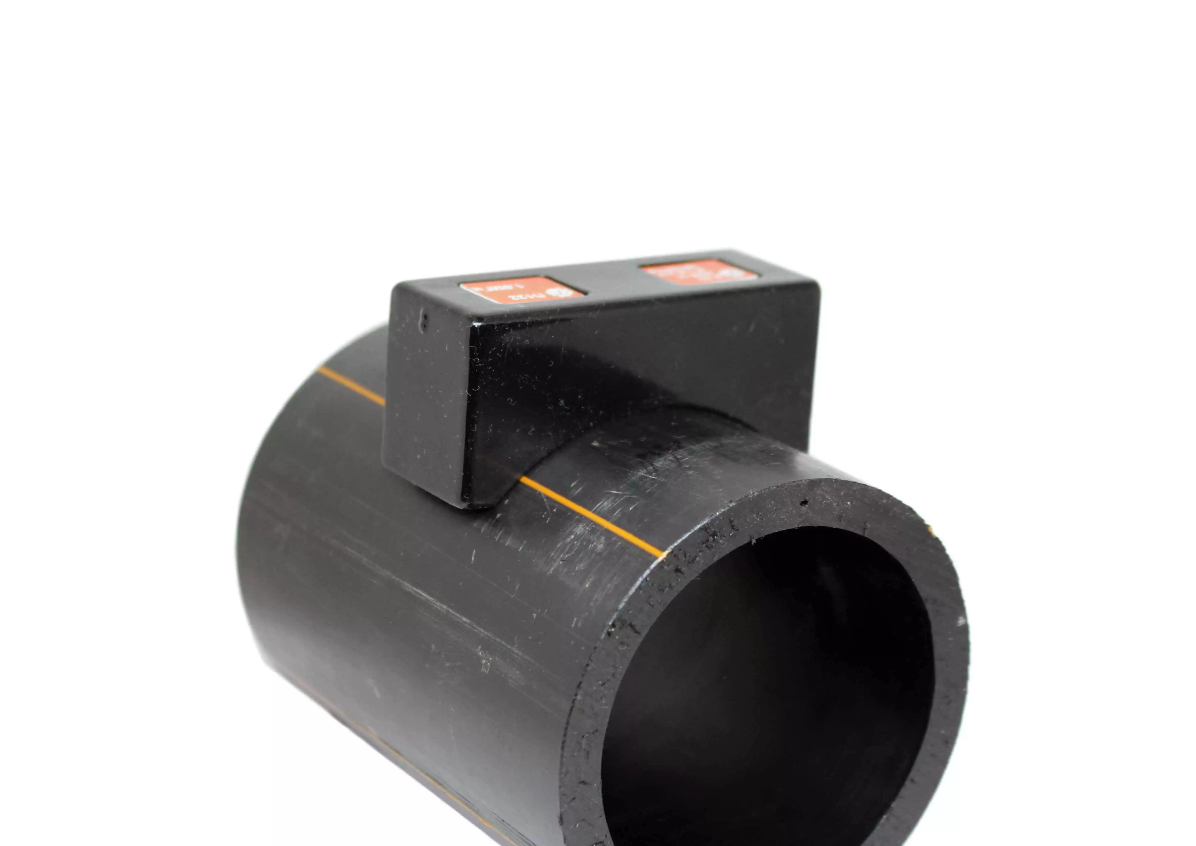

Описание преобразователей РС ПЭП П122:

Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества стыковых сварных соединений полиэтиленовых трубопроводов, выполненных нагретым инструментом. Их применение рекомендовано СП 42-103-2003 (приложение Н) и другими нормативными документами. Преобразователи «хордового» типа с эластичным протектором не предназначены для контроля качества соединений, выполненных с помощью муфт. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."

Отличительные особенности:

• Корпус преобразователя выполнен из металла, что значительно повышает его износостойкость;

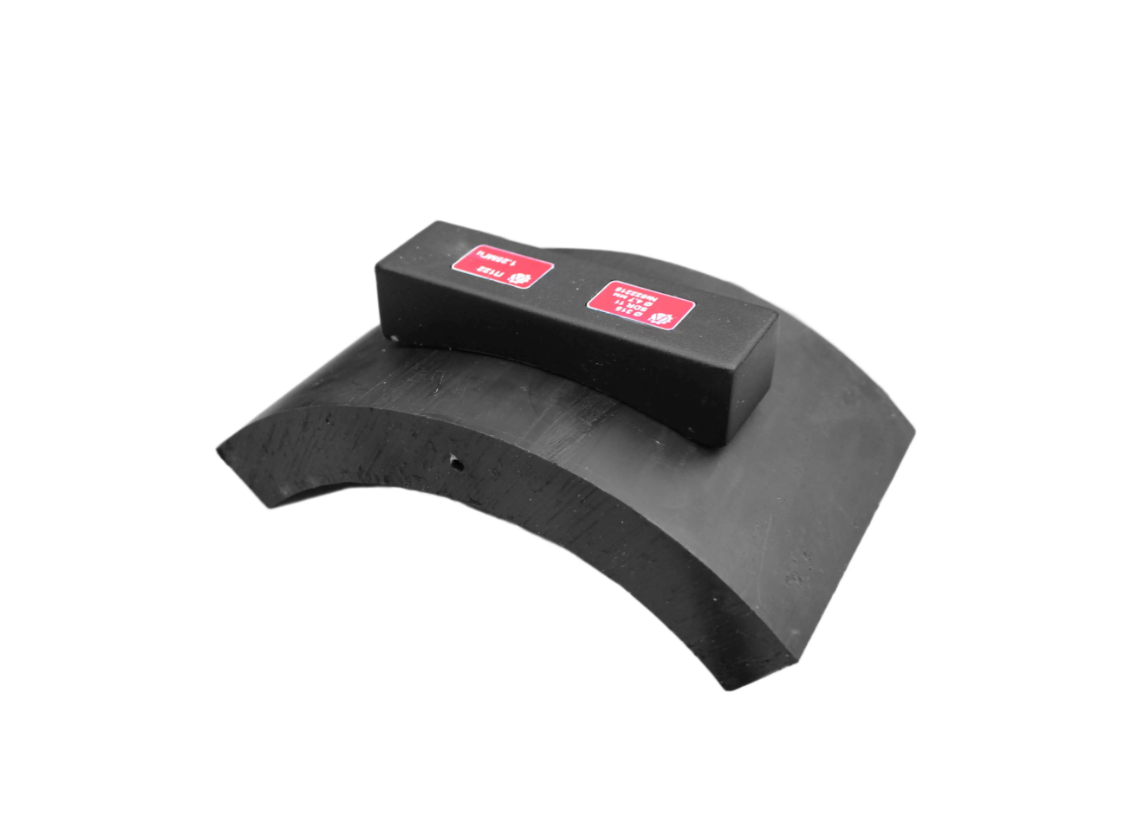

• По умолчанию поставляется в комплекте с СОП (мерой) с отражателем типа "плоскодонное отверстие" в соответствии с диаметром по выбору Заказчика;
• преобразователи изготовлены из эластичного компаунда, что улучшает акустический контакт при наличии овальности сечения трубы;
• преобразователи поставляются в комплекте с настроечным образцом (мерой). На каждый диаметр и толщину контролируемой трубы изготавливается комплект «преобразователь + настроечный образец (мера)»;
• Контроль всей толщины сварного шва полиэтиленовой трубы проводится без поперечного сканирования в диапазоне толщин – от 6-ти до 25 мм (специальные возможности – до 35 мм).
• Отношение «сигнал/шум» при контроле сварных стыков на поисковом уровне чувствительности составляет не менее 16 дБ;
• Износостойкость пьезопреобразователей повышена в 3 – 10 раз по сравнению с имеющими жесткий протектор; ресурс 1-го ПЭП, например, для трубы диаметром 110 мм, превышает 3000 стыков!
• Обеспечивается высокая производительность контроля – например, при диаметре трубы 225 мм - до 10 стыков/час).
• Пьезопреобразователи сохраняют работоспособность при температурах окружающей среды от -40 до +50 С°.
• Пьезопреобразователи работают с любым дефектоскопом общего назначения
• Эффективная частота преобразователей – от 1.25 до 1.8 МГц;
• Тип разъемов – Lemo 00 (установлены в корпусе преобразователя);

Каждый настроечный образец (мера) и преобразователь имеют маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и преобразователя, материале из которого изготовлен образец, вид и размеры искусственных отражателей, результаты переаттестации, условия хранения.
Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.

Комплект поставки:

Паспорт, сертификат о калибровке, упаковка
