А3-НК. МЕРА НО-ЛТ.Х.04

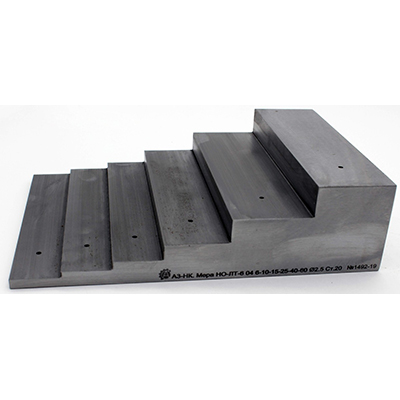

Меры НО-ЛТ.Х.04 представляют собой изделие в виде пластины, одна сторона которой имеет ступенчатую форму.
Меры НО-ЛТ.Х.04 применяют для оперативной настройки чувствительности ультразвуковых толщиномеров и дефектоскопов, согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97. Данные образцы изготавливаются с различным количеством и номиналом ступеней.
Технические характеристики меры НО-ЛТ.Х.04:
|
Длина меры, не более, мм |
240 |
|
Ширина меры, не более, мм |
240 |
|
Шероховатость Rz рабочих поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера НО-ЛТ.Х.04 |
|
|
Диапазон номинальных значений высот ступенек меры, мм |
от 6 до 100 |
|
Диапазон номинального значения диаметра искусственного дефекта, мм |
от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высот ступенек меры и диаметра искусственного дефекта, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 75 |
Комплект поставки:
|
Сертификаты |
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
