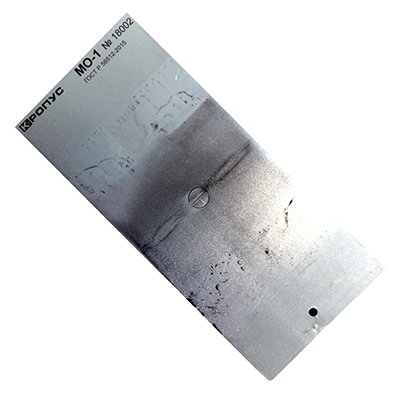

Контрольный образец МО-1 для МПД

Контрольный образец для магнитопорошковой дефектоскопии МО-1 предназначен для оценки работоспособности дефектоскопов с намагничивающим устройством, имеющим электроконтакты или электромагнит с ярмом.

Образец представляет собой плоскую стальную плиту с размерами 180х80х12мм с одним поверхностным дефектом в виде узкого плоского паза и двумя подповерхностными дефектами в виде отверстий, находящихся на различной глубине от рабочей поверхности образца.

При намагничивании образца на его рабочей поверхности создается неоднородное магнитное поле, эквивалентное магнитному полю естественных дефектов.

Изготовлен в соответствии с ГОСТ Р 56512-2015 "Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы"

Технические характеристики контрольного образеца МО-1:

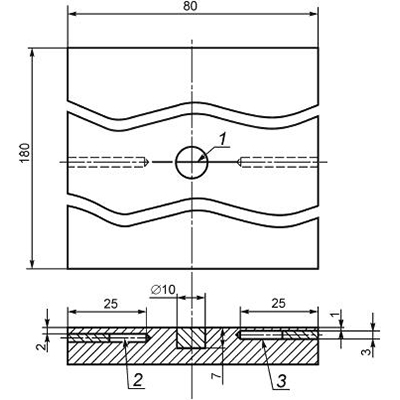

1 - вставка с дефектом; 2, 3 - подповерхностные дефекты
