Тип оборудования: комплект визуально-измерительного контроля

Модель: ВИК экспертный комплект

Гарантия: 1 год

Описание:

Визуально-измерительный комплект ВИК экспертный комплект предназначен:

• для визуального контроля основного материала, сварных соединений, наплавок и т.п.;
• для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий, а также поверхностных дефектов;
• для измерения конструкционных элементов, формы и размеров кромок, зазоров собранных под сварку соединений, а также размеров выполненных сварных швов;
• при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов.

Комплект удовлетворяет требованиям РД 03-606-03 «Инструкция по визуальному и измерительному контролю», введенным в действие приказом ГГТН РФ от 17.07.2003 г. №156, а также унифицированной методике ПНАЭ Г-7-016-89 «Визуальный и измерительный контроль». Входящие в комплект ВИК средства для визуального и измерительного контроля на момент поставки отвечают требованиям ТУ и ГОСТ.

Особенности:

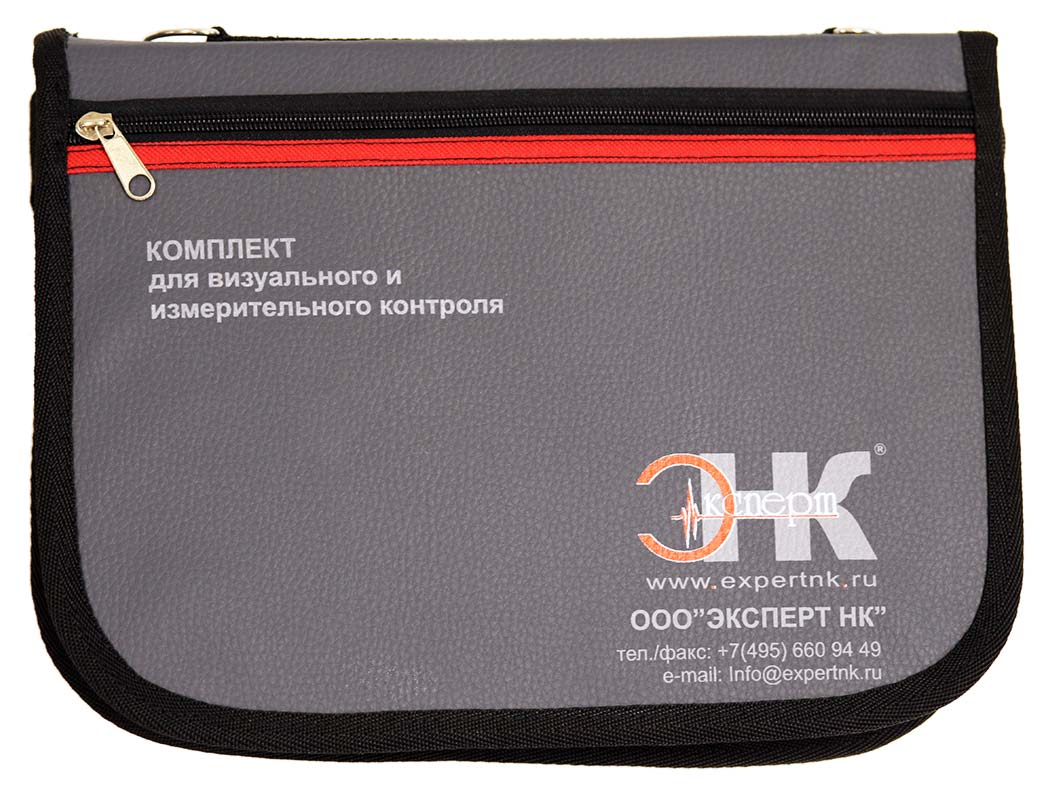

• Удобная сумка-папка для хранения и переноски.
• Инструкция по контролю.
• Расширенная комплектация.
• Высокое качество.

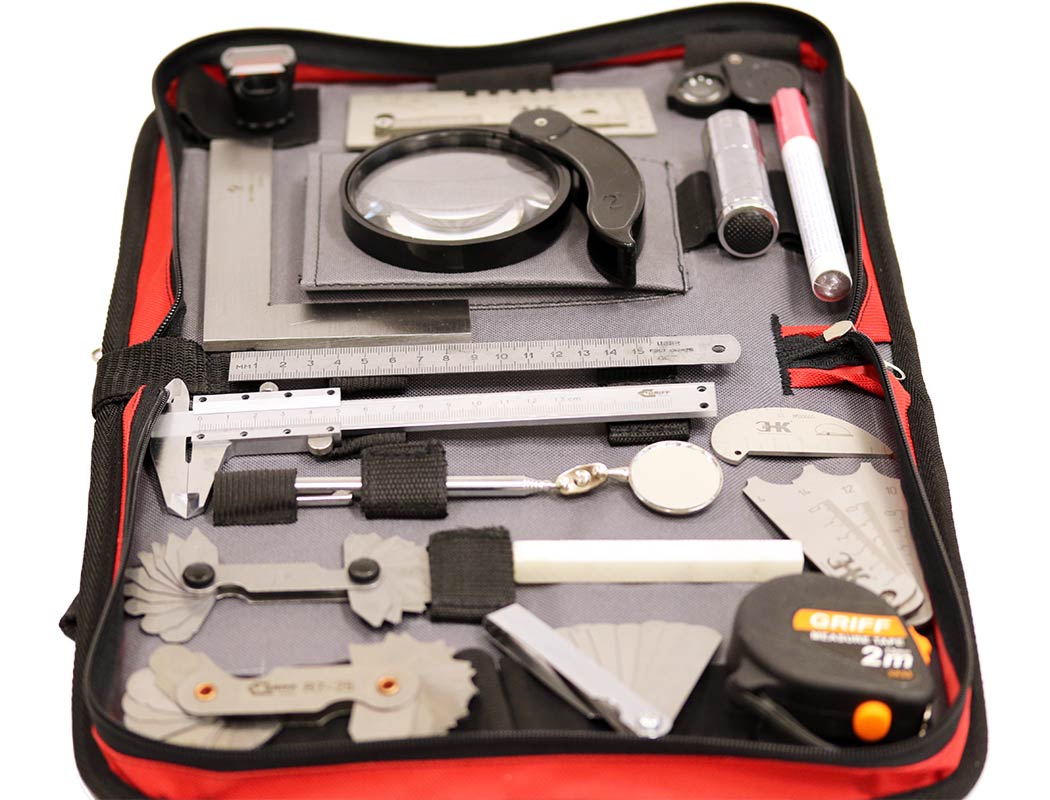

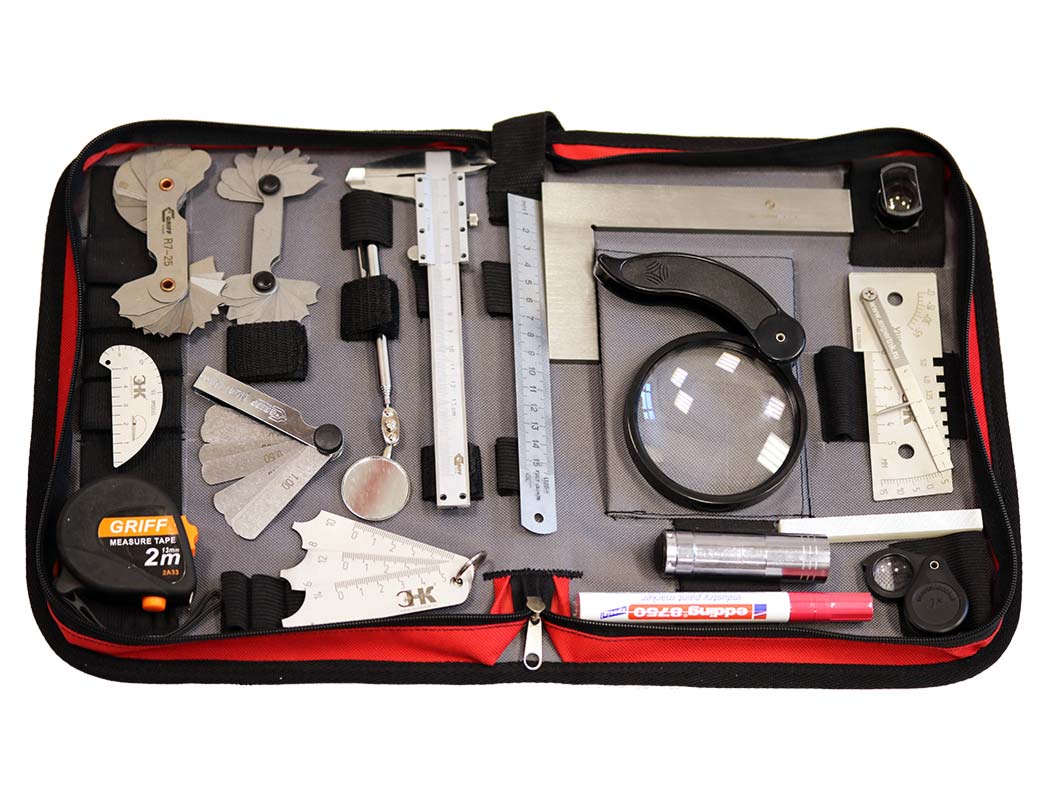

Комплект поставки:

• линейка стальная 150 мм;
• штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89;
• угольник поверочный УП 160х100 кл.1;
• шаблон радиусный №1;
• шаблон радиусный №3;
• набор щупов №4 70 мм;
• универсальный шаблон сварщика УШС-3;
• универсальный шаблон сварщика УШС-2;
• шаблон Красовского;
• лупа измерительная 10х;
• лупа просмотровая 2х;
• лупа просмотровая 7x;
• рулетка;
• фонарик;
• маркер по металлу;
• мел термостойкий;
• зеркало с телескопической ручкой;
• сумка-папка;
• паспорт cо свидетельством о калибровке комплекта.

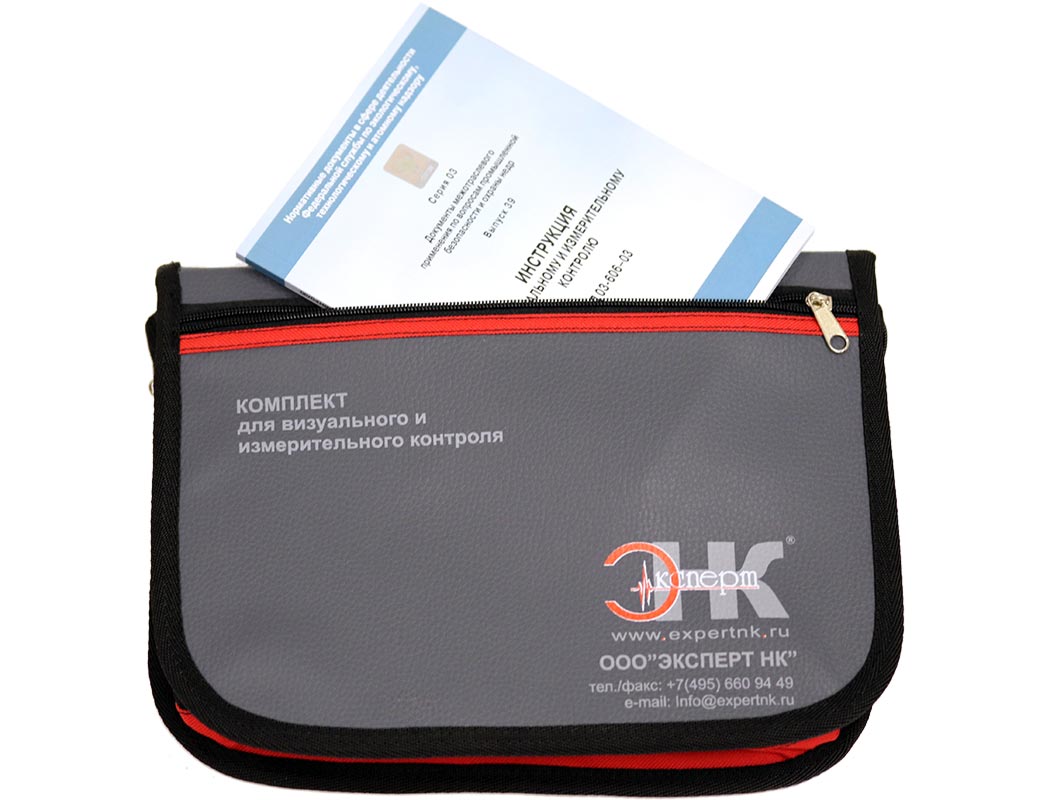

Внимание! В комплект ВИК не входит РД 03-606-03 “ИНСТРУКЦИЯ ПО ВИЗУАЛЬНОМУ И ИЗМЕРИТЕЛЬНОМУ КОНТРОЛЮ”, не действует с 01 января 2021г. Данный документ вошел в перечень отменяемых нормативных правовых актов федеральных органов исполнительной власти (постановление Правительства РФ от 6 августа 2020 г. №1192).
