Универсальные эндоскопы SATEKO серии U – это видеоэндоскопы, преимущественно выполненные в формфакторе "моноблок", когда базовый модуль и зонд представляют собой единое целое и обладающие 4-х сторонней артикуляцией. Исключение по формфактору – только решение с монитором диагональю 8 дюймов. Здесь базовый блок располагается отдельно от блока управления артикуляцией. Эндоскопы SATEKO серии U с 4-х сторонней артикуляцией представляют собой современные универсальные устройства для промышленной диагностики и сферы безопасности. Управление артикуляцией на эндоскопах с 4-х сторонней артикуляцией SATEKO осуществляется посредством джойстика (качающегося рычажка). Система управления, в зависимости от модели эндоскопа, может быть либо механической, либо электромагнитной.
Эндоскопы с 4-х сторонней артикуляцией SATEKO представлены с камерами различной глубины резкости, угла и направления обзора, гибкими зондами различной длины.
Универсальные видеоэндоскопы SATEKO серии U являются отличным решением для использования в широчайшем спектре ситуаций, как в промышленности, так и в области безопасности.

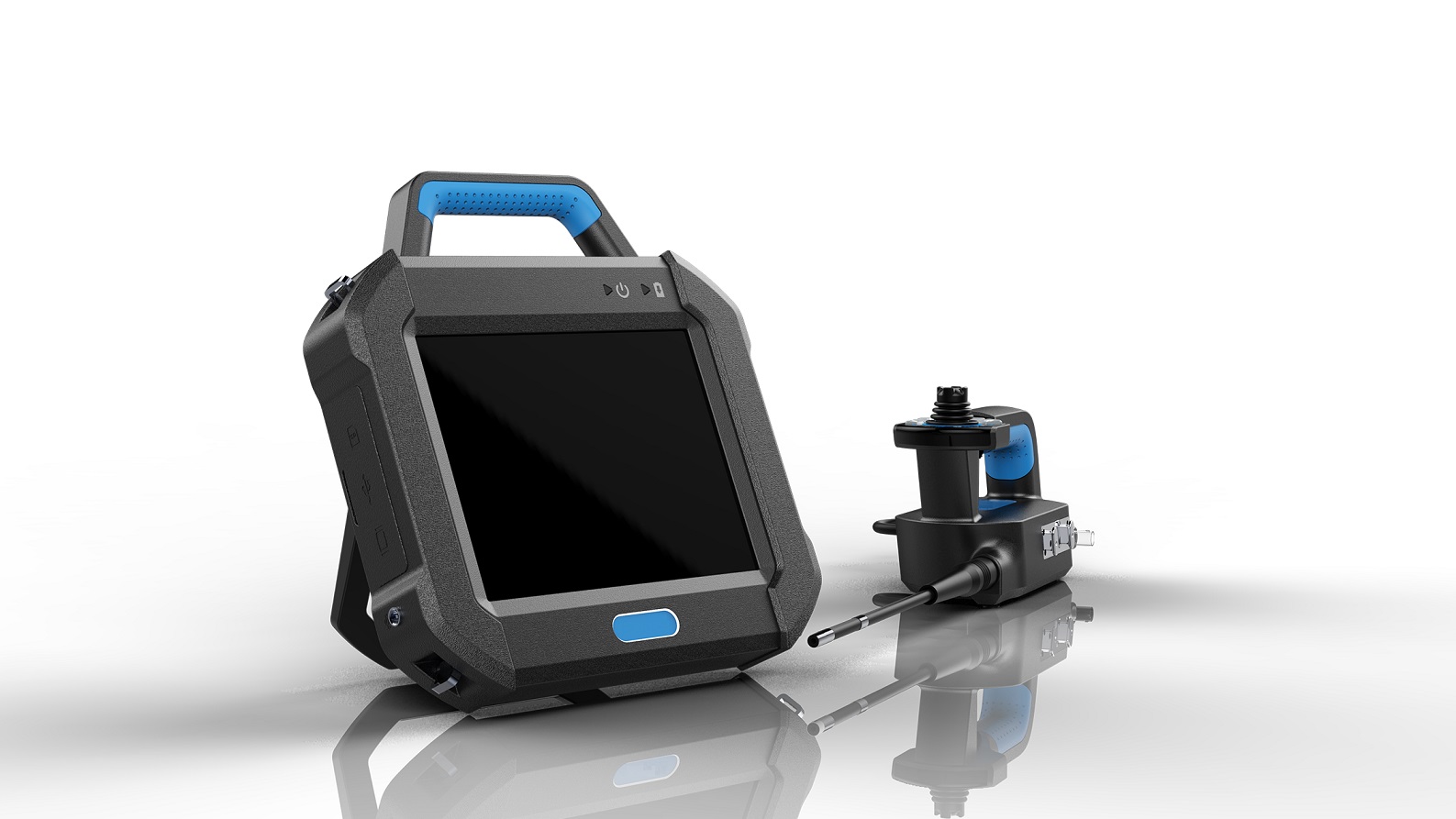

Видеоэндоскоп SATEKO U-M801 обладает самой большой диагональю экрана монитора – 8 дюймов. Это самый большой из представленных в ассортименте SATEKO мониторов модулей управления. Камеры эндоскопа имеют наибольшее разрешение.
Видеоэндоскоп с 4-х сторонней артикуляцией SATEKO U-M801 является профессиональным устройством для инспектирования и документирования состояния скрытых полостей.
Разрешение камеры эндоскопа 750.000 pix и новейший процессор обработки изображений позволяют получать изображение небывалых ранее чёткости и качества.
Промышленный сенсорный IPS экран диагональю 20,3 см разрешением 1024х768 точек обеспечивает высочайший уровень детализации при просмотре в режиме реального времени (просмотре записанных фото и видео). Специально разработанный модуль управления артикуляцией дистального конца позволяет управлять положением камеры с хирургической точностью.
Специальная измерительная насадка позволяет производить первичные измерения наблюдаемого события (опционально, в зависимости от типа камеры эндоскопа).
Видеоэндоскоп SATEKO U-M801 обладает одним из самых высоких в своём классе уровнем подсветки – до 24.000 lux.

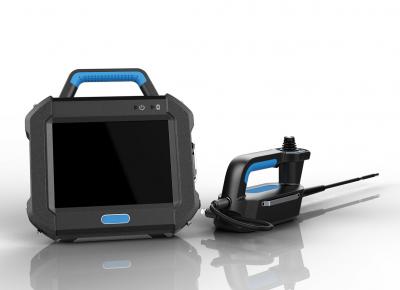

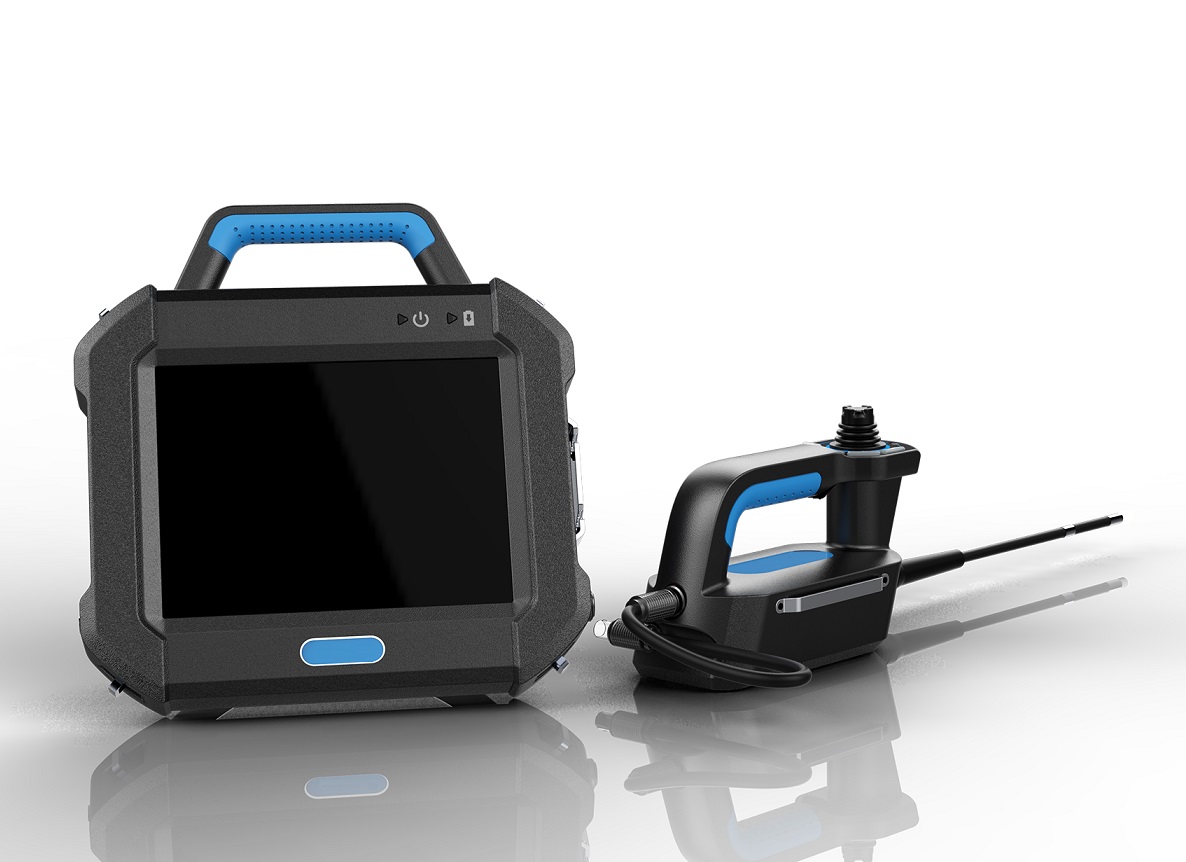

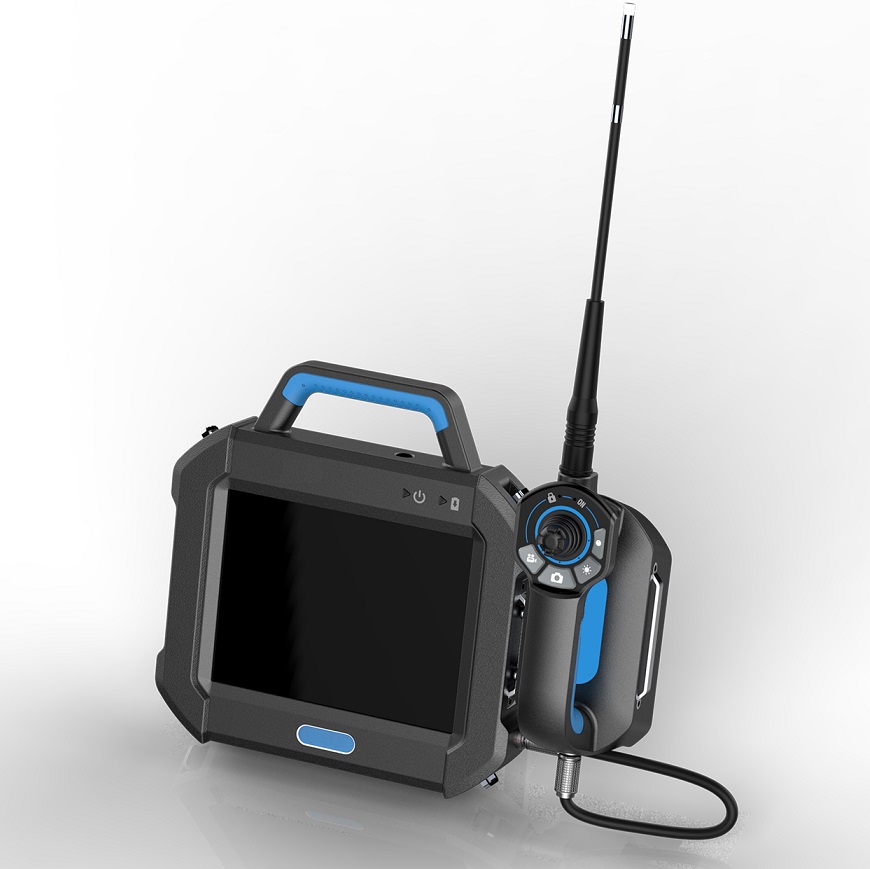

Управление артикуляцией для удобства оператора вынесено в отдельную рукоять. При этом модуль управления с монитором крепится на груди оператора посредством 4-х точечного ремня.
Модуль управления
|
Характеристика |
Значение |
|
Размеры |
230х240х60 мм (модуль управления с монитором) 450х610х260 мм (кейс для транспортировки и хранения) |
|
Вес |
1,54 кг (модуль управления с монитором) 13 кг (с кейсом для транспортировки и хранения) |
|
Экран |
Диагональ экрана 8 дюймов (20,32 см). IPS HD сенсорная матрица с улучшенной цветопередачей. Промышленное исполнение. |
|
Разрешение экрана |
1024х768 точек |
|
Управление артикуляцией |
Рычаг с электрическими сервоприводами обеспечивает вращение камеры на 360⁰ |
|
Сброс настроек предыдущего наблюдения |
Осуществляется автоматически |
|
Тонкая настройка получаемого изображения |
Возможна при фиксации угла артикуляции |
|
Функции |
Запись фото, видео, управление подсветкой, блокировка и точная настройка, приблизительные измерения |
|
Хранилище данных |
Высокосортная S карта ёмкостью до 32Gb |
|
Порты обмена данными |
Интерфейс для SD карты, VGA видео интерфейс, интерфейс для заряда батарей, Mini USB интерфейс |
|
Батарея |
Четыре сменные литиевые батареи типа 18650 |
|
Время автономной работы |
До 3 часов (в зависимости от условий окружающей среды) |
|
Время заряда батарей |
До 4 часов |
|
Питание от сети |
100-240В (50/60 Hz) |
|
Режим экономии энергии |
Есть |
|
Управление подсветкой |
5 уровней управления подсветкой |
|
Фиксация угла артикуляции во время наблюдения |
Осуществляется соответствующей кнопкой |
|
Условия эксплуатации |
-10℃~50℃ при относительной влажности ≤ 75% |
|
Условия хранения |
-10℃~40℃ при относительной влажности ≤ 75% |
Зонды
|
Характеристика |
Значение |
||
|
Диаметры зондов |
2.8±0.1 мм |
3.9±0.1 мм |
6.0±0.1 мм |
|
Доступные длины зондов |
1 – 2 м |
1 – 5 м |
1 – 8 м |
|
Уровень подсветки |
4.000* lux |
6.000 lux* 10.000 lux** |
24.000 lux* 15.000 lux*** |
|
Угол зрения камер |
80°* |
110°* 90°** |
80ᵒ* F100ᵒ/S90ᵒ*** |
|
Угол артикуляции дистального конца |
Максимальный 170±10° Минимальный 100±10° (зависит от длины зонда) |
||
|
Количество эффективных пикселей |
400.000 пикс |
Для камер прямого обзора 750.000 пикс Для камер бокового обзора 450.000 пикс |
|
|
Доступные глубины резкости и направление обзора камер |
7-80 мм* |
7-80* 5-80 мм** |
5-25 мм* 7-80 мм* F7-80 мм/S3-30 мм*** |
|
Направление вращения камеры (дистального конца) |
Электронное вращение на 360° |
||
|
Материал оплётки зонда |
Вольфрамовая водонепроницаемая оплётка |
||
|
Класс защиты |
IP67 |
||
|
Условия эксплуатации |
-20℃~70℃ при относительной влажности ≤ 85% |
||
* – для камер с прямым направлением обзора
** – для камер с боковым направлением обзора
*** – для двойных камер с прямым и боковым направлением обзора
Программное обеспечение
|
Характеристика |
Значение |
|
Операционная система |
Многозадачная операционная система реального времени |
|
Пользовательский интерфейс |
Иерархическая система выпадающих меню с навигацией |
|
Управление файлами |
Демонстрация фото, проигрывание видео, переименование файлов, удаление, форматирование, блокировка |
|
Сенсорный ввод |
Ручной |
|
Увеличение фото / видео во время наблюдения |
4-х кратный цифровой зум, сохранение |
|
Остановка кадра при просмотре видео |
Осуществляется нажатием кнопки "пауза" на сенсорном экране |
|
Указание даты и времени съёмки фото / видео |
Может быть включено / выключено |
|
Возможность проведения относительных измерений |
При использовании измерительной насадки на камеру зонда и режиме просмотра "сетка". |
|
Форматы записи фото |
JPEG, JPG, PNG |
|
Разрешение записи фото |
На выбор: 1280×720, 640×480 и 320×240 |
|
Формат записи видео |
AVI |
|
Разрешение записи видео |
На выбор: 1280×720, 640×480 и 320×240 |
|
Передача данных |
Через интерфейс Mini USB |
|
Язык интерфейса |
Русский |
|
Вывод изображения на дополнительное устройство (монитор, телевизор) |
Через порт VGA |
|
Обновление программного обеспечения |
Производится в сервисном центре SATEKO |
Комплект поставки видеоэндоскопа SATEKO U-M801
|
№ |
Наименование |
Количество |
|
1 |
Модуль управления с монитором и зондом |
1 |
|
2 |
Пульт управления эндоскопом |
1 |
|
3 |
Соединительный кабель |
1 |
|
4 |
Литиевая батарея 18650 |
8 |
|
5 |
Зарядное устройство для литиевой батареи 18650 |
1 |
|
6 |
Mini USB кабель для подключения к компьютеру |
1 |
|
7 |
Блок питания для сети 220В |
1 |
|
8 |
VGA кабель |
1 |
|
9 |
Карта памяти SD 32Gb в боксе для хранения |
1 |
|
10 |
Считыватель для SD карты |
1 |
|
11 |
Набор для ухода за линзами |
1 |
|
12 |
Ручка для сенсорного ввода |
1 |
|
13 |
Резиновый колпачок для камеры |
1 |
|
14 |
Инструкция |
1 |
|
15 |
Технический паспорт с гарантийным талоном |
1 |
|
16 |

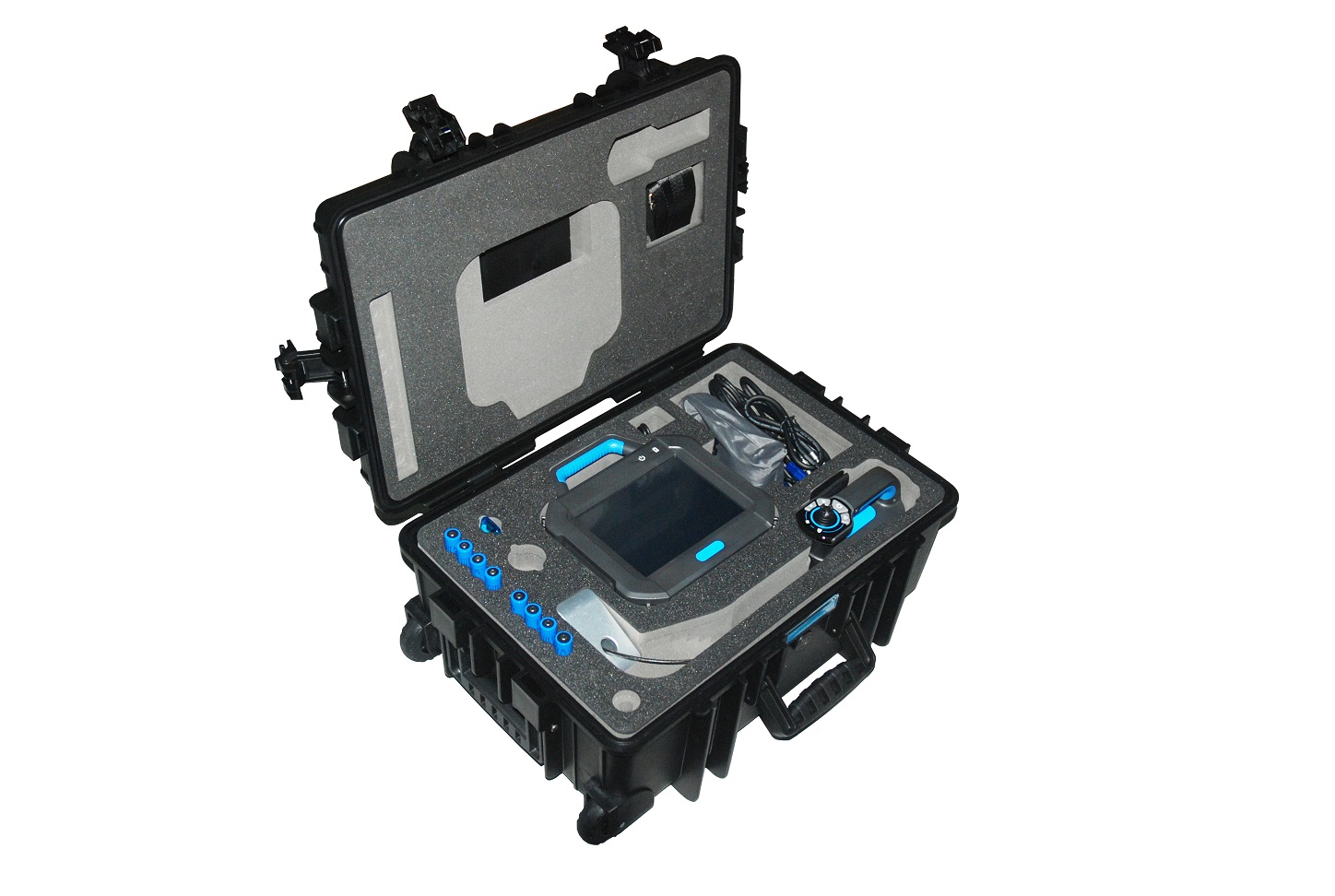

Кейс для хранения и переноски |
1 |
Все зонды видеоэндоскопов SATEKO серии U являются гибкими и имеют сверхпрочную многослойную плетёную оплётку из вольфрама.
Внимание! Производитель оставляет за собой право менять комплектность поставки.
|
U-M8.0.1-2.8.D-1.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 400*400 pix, DOF (7-80мм), FOV 80°±5°, 4000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-2.8.D-1.5-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 400*400 pix, DOF (7-80мм), FOV 80°±5°, 4000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-2.8.D-2.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 2.8±0.1 мм, прямой обзор, CMOS 400*400 pix, DOF (7-80мм), FOV 80°±5°, 4000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-3.9.D-5.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 5 м в кейсе |
|
U-M8.0.1-3.9.D-4.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 4 м в кейсе |
|
U-M8.0.1-3.9.D-3.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 3 м в кейсе |
|
U-M8.0.1-3.9.D-2.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-3.9.D-1.5-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-3.9.D-1.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-3.9.S-1.0-(5-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, боковой обзор, CMOS 1280*720 pix, DOF (5-80мм), FOV 90°±5°, 10.000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-3.9.S-1.5-(5-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, боковой обзор, CMOS 1280*720 pix, DOF (5-80мм), FOV 90°±5°, 10.000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-3.9.S-2.0-(5-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 3.9±0,1 мм, боковой обзор, CMOS 1280*720 pix, DOF (5-80мм), FOV 90°±5°, 10.000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-3.9.S-3.0-(5-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 3.9±0,1 мм, боковой обзор, CMOS 1280*720 pix, DOF (5-80мм), FOV 90°±5°, 10.000 lux, длина зонда 3 м в кейсе |
|
U-M8.0.1-6.0.D-1.0-(5-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (5-25мм), FOV 80°±5°, 24.000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-6.0.D-1.5-(5-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (5-25мм), FOV 80°±5°, 24.000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-6.0.D-2.0-(5-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (5-25мм), FOV 80°±5°, 24.000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-6.0.D-3.0-(5-25) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (5-25мм), FOV 80°±5°, 24.000 lux, длина зонда 3 м в кейсе |
|
U-M8.0.1-6.0.D-1.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-6.0.D-1.5-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-6.0.D-2.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-6.0.D-3.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 3 м в кейсе |
|
U-M8.0.1-6.0.D-4.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 4 м в кейсе |
|
U-M8.0.1-6.0.D-5.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 5 м в кейсе |
|
U-M8.0.1-6.0.D-6.0.D-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 6 м в кейсе |
|
U-M8.0.1-6.0.D-7.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 7 м в кейсе |
|
U-M8.0.1-6.0.D-8.0-(7-80) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 8 м в кейсе |
|
U-M8.0.1-6.0.2S-1.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 1 м в кейсе |
|
U-M8.0.1-6.0.2S-1.5-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 1,5 м в кейсе |
|
U-M8.0.1-6.0.2S-2.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 2 м в кейсе |
|
U-M8.0.1-6.0.2S-3.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 3 м в кейсе |
|
U-M8.0.1-6.0.2S-4.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 4 м в кейсе |
|
U-M8.0.1-6.0.2S-5.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 5 м в кейсе |
|
U-M8.0.1-6.0.2S-6.0.2S-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 6 м в кейсе |
|
U-M8.0.1-6.0.2S-7.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 7 м в кейсе |
|
U-M8.0.1-6.0.2S-8.0-(2 sides) |
Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 8" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 8 м в кейсе |
|
