Тип оборудования: Портативный видеоэндоскоп
Производитель: Olympus
Модель: IPLEX G Lite
Гарантия: 1 год
Описание видеоэндоскопа IPLEX G Lite:
Компактный и высокопрочный видеоэндоскоп IPLEX G Lite содержит в себе мощные функции обработки изображений. Легкий и ультрапортативный, IPLEX G Lite может использоваться в самых неблагоприятных условиях. Превосходное качество изображения и удобство эксплуатации обеспечивают эффективный контроль качества
УЛЬТРАПОРТАТИВНЫЙ:
Мощные функции обработки изображения в компактном и прочном корпусе:

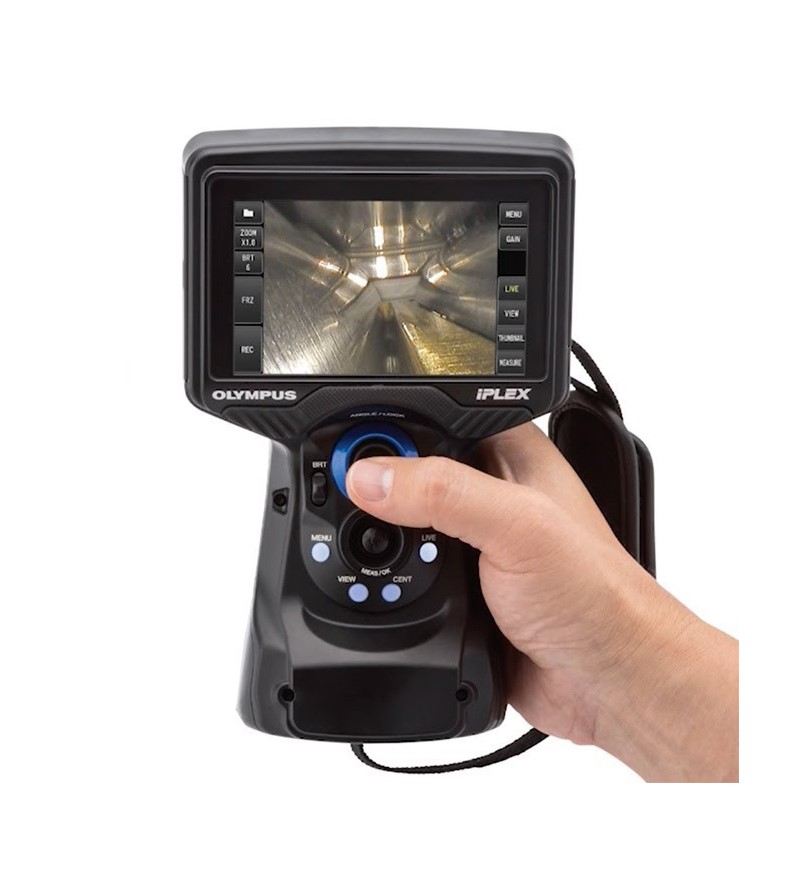

Эргономичный и легкий (всего 1,15 кг), видеоэндоскоп IPLEX G Lite удобен для переноски и в использовании.
Износостойкий:
Компактный и надежный видеоэндоскоп IPLEX G Lite отвечает требованиям стандарта IP65 и успешно прошел тест на прочность, в соответствии с военным стандартом США (MIL-STD). Прибор выдерживает:

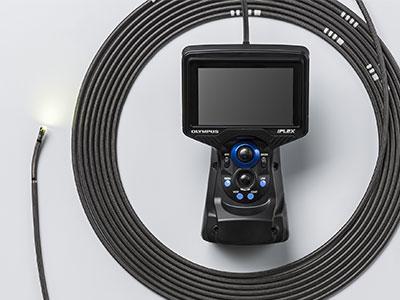

Выберите нужный вам зонд:
Доступны зонды длиной 2 м и 3,5 м (4 мм/6 мм), а также зонд длиной 10 м (6 мм)
Создан для перевозок:
Видеоэндоскоп и комплектующие помещаются в легкий и компактный дорожный кейс, который можно убрать под пассажирское кресло в самолете.
Размеры кейса (Ш x В x Г): 455 мм x 330 мм x 185 мм
Другие функции:
ТОЧНАЯ ПЕРЕДАЧА ИЗОБРАЖЕНИЯ
Вам больше не придется жертвовать портативностью видеэндоскопа ради высокого качества изображений. Легкий и компактный видеоэндоскоп IPLEX G Lite содержит в себе многочисленные функции обработки изображений, которые ранее могли уместиться только в громоздких приборах
Яркое освещение. Низкий уровень шума:
Светодиодный источник света видеоэндоскопа – в два раза ярче по сравнению с предыдущей моделью (IPLEX UltraLite). Помимо нового алгоритма подавления шумов, IPLEX G Lite способен выявлять дефекты на затемненных участках.
Видео с частотой 60 кадров в секунду:
Высокая частота кадров обеспечивает плавное и точное воспроизведение изображений. При съемке движущихся объектов вы получаете плавное четкое видео без перерывов.
Опции УФ- и ИК- освещения:
Ультрафиолетовые лучи позволяют выявлять невидимые микротрещины, а инфракрасное освещение позволяет наблюдать объекты в темных зонах. Заменяемые на месте светодиодные лампы расширяют возможности видеоэндоскопа.

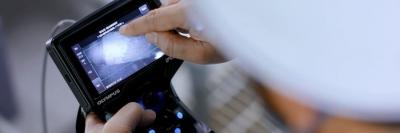

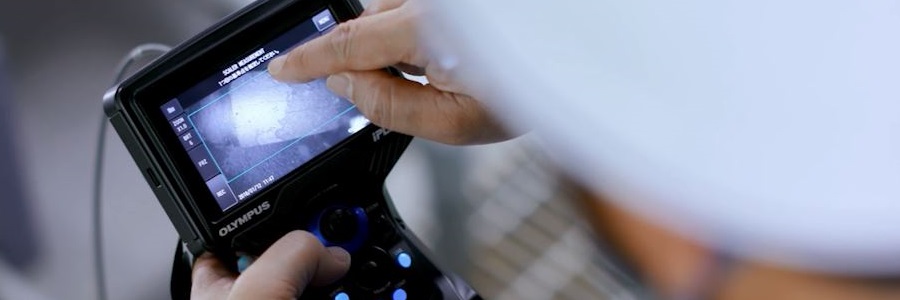

Выполнение измерений одним касанием пальца:
IPLEX G Lite оснащен инструментом измерения в масштабе, который позволяет определить размеры объектов с помощью опорного отражателя. Для более сложных трехмерных измерений дефектов в широком диапазоне углов обзора, добавьте опцию стерео-измерения.
Другие функции:
БЫСТРЫЙ И ПРОСТОЙ В ИСПОЛЬЗОВАНИИ
Эргономичный дизайн и прочная конструкция видеоэндоскопа дополнены мощными функциями, обеспечивающими высокую эффективность контроля
Чувствительный джойстик и точные движения:
Технология артикуляции TrueFeel позволяет с высокой точностью управлять дистальным концом зонда, быстро и плавно направляя его к цели.
Запись видео:
Одновременно с записью видео можно записывать статические изображения (простым нажатием кнопки).
Возможность добавления закладок экономит время при просмотре видео, позволяя быстро находить отмеченные критические моменты.
Вы никогда не пропустите важную информацию. Видеоэндоскоп автоматически записывает последние 30 минут контроля, даже если вы забыли нажать на кнопку записи.
Отвод масла, экономия времени:
При контроле масляных компонентов часто приходится останавливать работу для чистки линзы объектива видеоэндоскопа. Специальный адаптер с каналами для отвода масла позволяет быстро удалять излишки масла, обеспечивая четкость изображения и непрерывность контроля.

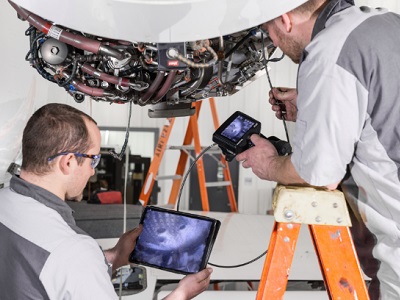

Контроль в режиме онлайн:
При использовании USB-адаптера Wireless LAN, можно предоставить общий доступ к изображениям во время контроля. Это упрощает сотрудничество с другими экспертами при анализе данных
Создание отчетов за минуты:
Программное обеспечение InHelp помогает сортировать данные и упрощает создание отчетов.
Другие функции:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
БАЗОВЫЕ ФУНКЦИИ:
| № модели | IV9420GL | IV9435GL | IV9620GL | IV9635GL | IV96100GL | |
| Рабочая часть (зонд) | Диаметр зонда | φ4,0 мм | φ6,0 мм | |||
| Длина зонда | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 10,0 м | |
| Наружная оплетка | Высокопрочная вольфрамовая оплетка. | |||||
| Гибкость зонда | Жесткость | Зонд Tapered Flex, отличающийся превосходной маневренностью и гибкостью. |
||||
| Датчик температуры | 2-х ступенчатый индикатор для сигнализации высокой температуры | |||||
| Изгибаемая часть | Угол изгиба вверх/вниз/вправо/влево |
130° | 150° | 110° | ||
| Механизм изгиба | Технология управления TrueFeel с электромеханическим сервоусилением | |||||
| Приблизительный вес (с аккумулятором) | 1,15 кг | 1,21 кг | 1,23 кг | 1,34 кг | 1,83 кг | |
| Размеры (Ш x В x Г) | 128 × 203 × 110 мм | |||||
| Кейс для транспортировки (размеры) | 455 × 330 × 185 мм Размер ручной клади большинства авиакомпаний. | |||||
| Освещение | Светодиодная подсветка ※ЭКО-режим подсветки продлевает время работы батареи |
|||||
| Дисплей | 4,3-дюймовый ЖК-дисплей (WVGA) с емкостной сенсорной панелью | |||||
| Источник питания | Сеть переменного тока | 100–240 В, 50/60 Гц (с адаптером перем. тока; прилагается) | ||||
| Батарея | 7,4 В, номинал., приблиз. (с батареей) Время работы от батареи: приб. 90 мин. |
|||||
| Стандарт видеосигнала на выходе | HDMI | Тип C HDMI 1.4 | ||||
| Наушники (вход для микрофона/аудиовыход) | Мини-разъем CTIA ø 3,5 мм | |||||
| Прямое изображение | Подсоедините USB-адаптер Wireless LAN к USB-разъему А | |||||
ПРОГРАММНЫЕ ОПЕРАЦИИ:
| Обработка изображений | 5-кратное цифровое увеличение, 16-ступенчатая регулировка яркости |
|---|---|
| Контроль усиления | Настраиваемый (4-ступен.) коэффициент усиления (ручн., авто, Wider 1, Wider 2) |
| Динамическое шумоподавление | Доступ. |
| Наложение текста | Заголовок из 30-символов. |
| Текст примечания | Заголовок из 30-символов, метки и графич. рисунки |
| Функции изображения | Прямое изображение можно повернуть вправо или влево, перевернуть сверху вниз или повернуть на 180 град. |
УПРАВЛЕНИЕ ЗАПИСЬЮ:
| Носители информации | SDHC (*с прилагаемой картой SDHC) | |||||
|---|---|---|---|---|---|---|
| micro SDHC （с использ. рекомендуемых деталей） *Функция непрерыв. записи ВКЛ. (ON) | ||||||
| Внутренняя память | Доступна (запись статических изображений) | |||||
| Наложение | Выбираемый заголовок из 30 символов (включает дату, время, оптический адаптер, логотип, заголовок и настройки системы); | |||||
| Отображение миниатюр | Сохраненные изображения могут быть отображены в виде миниатюр | |||||
| Запись статических изображений (фото) | Разрешение | H768 x V576 (пикселей) | ||||
| Формат записи | Формат сжатия: JPEG | |||||
| Запись видео | Разрешение | H768 x V576 (пикселей) | ||||
| Формат записи | MPEG 4 AVC/H.264 Соответствует базовому профилю; совместим. с проигрывателем Windows Media Player12 |
|||||
| Частота кадров | 60 к/с / 30 к/с | |||||
ФУНКЦИИ ИЗМЕРЕНИЯ:
| Измерение в масштабе | Использование опорной длины для измерения длины объекта |
|---|
СТЕРЕОИЗМЕРЕНИЯ — РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИЗМЕРЕНИЯ:
| Расстояние | Расстояние между двумя точками |
|---|---|
| Точка-линия | Перпендикулярное расстояние между точкой и заданной пользователем линией. |
| Глубина | Расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью. |
| Область/Линии | Измерение по нескольким точкам и области |
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
| Рабочая температура | Рабочая часть (зонд) | На воздухе: от -25℃ до 100°C, в воде: от 10 ℃ до 30 ℃ | ||||
|---|---|---|---|---|---|---|
| Остальные компоненты | На воздухе: от -10℃ до 40°C (с батареей) | |||||
| На воздухе: от 0 ℃ до 40 ℃ (с адаптером питания перем. тока и зарядом батареи) | ||||||
| Относительная влажность | Все компоненты | От 15 до 90% | ||||
| Устойчивость к жидким агрессивным средам | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами и 5% соляным раствором. | ||||
| Пыле- и водонепроницаемость | Рабочая часть (зонд) | Может работать под водой с установленным адаптером. При погруженной в жидкость рабочей части и установленном стереоскопическом адаптере, возможность стереоизмерений отсутствует. Серия IV94 — до эквивал. глубины 3,5 м. Серия IV96 — до эквивал. глубины 10 м. |
||||
| Остальные компоненты | IP65. Не могут работать под водой.IP65 (аккумуляторный отсек должен быть закрыт); | |||||
СООТВЕТСТВИЕ ВОЕННОМУ СТАНДАРТУ MIL-STD:
Допустимые условия эксплуатации для данного прибора соответствуютстандартам министерства обороны США MIL-STD-810G и MIL-STD-461G.
| Тип | Метод |
|---|---|
| Устойчивость к вибрации | MIL-STD-810G, Метод 514.7, Процедура I |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура IV |
| Водонепроницаемость | MIL-STD-810G, Метод 506.6, Процедура I |
| Влажность | MIL-STD-810G, Метод 507.6, Процедура II |
| Соляной туман | MIL-STD-810G, Метод 509.6 |
| Песок и пыль | MIL-STD-810G, Метод 510.6, Процедура I |
| Обледенение | MIL-STD-810G, Метод 521.4 |
| Взрывоопасная атмосфера | MIL-STD-810G, Метод 511.6, Процедура I |
| Электромагнитные помехи | MIL-STD-461G, RS-103 (тест на электромагнитную восприимчивость неэкранированных частей прибора) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИЧЕСКИХ АДАПТЕРОВ:
Оптические адаптеры с наруж. диам. 4,0 мм.:
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 100° | 100° |
| Направление обзора | Прямое | Боковое | ||||
| Глубина резкости*1 | 35 – ∞ мм | 2 – 200 мм | 17 – ∞ мм | 2 – 15 мм | 8 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ4,0 мм | ||||
| Дистальный конец*3 | 19,0 мм | 21,7 мм | ||||
| Отвод масла с линзы видеоэндоскопа | Доступ. | ー | ||||
Оптические адаптеры с наруж. диам. 6,0 мм.:
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Оптическая система | Поле зрения | 40° | 80° | 80° | 120° | 120° |
| Направление обзора | Прямое | |||||
| Глубина резкости*1 | 200 – ∞ мм | 9 – ∞ мм | 35 – ∞ мм | 2 – 200 мм | 19 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ6,0 мм | ||||
| Дистальный конец*3 | 18,4 мм | 18,9 мм | 18,8 мм | 18,9 мм | 18,8 мм | |
| Отвод масла с линзы видеоэндоскопа | Доступ. | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 220° | 100°/100° |
| Направление обзора | Боковое | Прямое | Прямое/Боковое | |||
| Глубина резкости*1 | 15 – ∞ мм | 1 – 25 мм | 3 – ∞ мм | 1,6 – ∞ мм | 2,0 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ6,0 мм | Φ8,4 мм | Φ6,0 мм | ||
| Дистальный конец*3 | 24,2 мм | 21,1 мм | 29,5 мм | |||
| Отвод масла с линзы видеоэндоскопа | ー | |||||
Стерео адаптеры диаметром 4,0 мм и 6,0 мм:
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Оптическая система | Поле зрения | 50°/50° | 60°/60° | ||
| Направление обзора | Прямое | Боковое | Прямое | Боковое | |
| Глубина резкости*1 | 5 – ∞ мм | 4 – ∞ мм | 5 – ∞ мм | 4 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ4,0 мм | φ6,0 мм | ||
| Дистальный конец*3 | 24,3 мм | 28,4 мм | 24,9 мм | 31,3 мм | |
*1. Указывает оптимальное расстояние от объектива.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø4,0 мм, ø6,0 мм и ø8,4 мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
|
