Артикул: АКИП-1373-1800
|

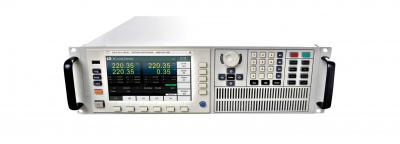

Нагрузка постоянного и переменного тока электронная программируемая АКИП-1373-1800
Описание Нагрузки АКИП-1373-1800
Нагрузка (AC/DC) для источников постоянного и переменного тока
Диапазон частот DC, 45…450 Гц
Входные параметры в зависимости от модели: напряжение до 600 Впост (DC)/ 420 Вс.к.з. (AC), ток до 160 Апост. (DC)/ 160 Aс.к.з. (AC), мощность до 14,4 кВт
Режим AC: стабилизация тока (СС), сопротивления (CR), и мощности (CP)
Режим DC: стабилизация напряжения (CV – только АКИП-1373-1800), тока (СС), сопротивления (CR), и мощности (CP)
Режимы защиты: от перегрева (OTP), перегрузки по току (ОСР), перенапряжения (OVP), по мощности (OPP),от пониженного напряжения (UVP)
Измерение гармонических искажений (до 50 гармоники)
Одновременное отображение: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF, THDv, частота
Возможность параллельного объединения для увеличения поглощаемой мощности
Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения
Внешнее аналоговое управление и мониторинг
Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей
Подключение и параллельное объединение нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей (АКИП-1373-1800)
Интерфейсы: GPIB, LAN, USB
Внутренняя память (запись/вызов профилей настроек): 10 ячеек
Технические характеристики Нагрузки АКИП-1373-1800
|
Модель |
Напряжение |
Ток |
Мощность |
Выход |
Объединение в 3ɸ |
Параллельное объединение |
Объединение в 3 ɸ |
|
АКИП-1373-1800 |
15...260 Вскз |
20 Аскз |
1800 Вт |
1ɸ |
да |
да (9 макс.) |
да (8 макс. на фазу) |
|
АКИП-1373-3600 |
50...420 Вскз |
40 Аскз |
3600 Вт |
1ɸ |
нет |
нет |
нет |
|
АКИП-1373-5400-1 |
50...420 Вскз |
60 Аскз |
5400 Вт |
1ɸ |
нет |
нет |
нет |
|
АКИП-1373-5400-2 |
50...420 Вскз |
60 Аскз |
5400 Вт |
1ɸ или 3ɸ |
нет |
нет |
нет |
|
АКИП-1373-5400-3 |
50...420 Вскз |
60 Аскз |
5400 Вт |
1ɸ или 3ɸ |
нет |
нет |
нет |
|
АКИП-1373-7200 |
50...420 Вскз |
80 Аскз |
7200 Вт |
1ɸ |
да |
да (3 макс.) |
нет |
|
АКИП-1373-9000 |
50...420 Вскз |
100 Аскз |
9000 Вт |
1ɸ |
да |
да (3 макс.) |
нет |
|
АКИП-1373-10800 |
50...420 Вскз |
120 Аскз |
10800 Вт |
1ɸ |
да |
да (3 макс.) |
нет |
|
АКИП-1373-12600 |
50...420 Вскз |
140 Аскз |
12600 Вт |
1ɸ |
да |
да (3 макс.) |
нет |
|
АКИП-1373-14400 |
50...420 Вскз |
14400 Вт |
|
1ɸ |
да |
да (3 макс.) |
нет |
|
Технические параметры |
АКИП-1373-1800 |
АКИП-1373-3600 |
|
|
Входные параметры переменный ток |
Напряжение на нагрузке |
15…260 Вскз (до 360 Впик) |
50…420 Вскз (до 600 Впик) |
|
Ток в нагрузке |
0…20 Аскз (до 60 Апик) |
0…40 Аскз (до 120 Апик |
|
|
Потребляемая мощность |
0…1800 Вт |
0…3600 Вт |
|
|
Диапазон частот |
45…450 Гц |
45…450 Гц |
|
|
Режим стабилизации силы тока (СС) |
Диапазон установки |
0,1…20 Аскз |
0,1…40 Аскз |
|
Разрешение |
2 мА |
2 мА |
|
|
Погрешность установки |
±(0,1%*Iизм + 0,2%*Iпред) |
±(0,1%*Iизм + 0,2%*Iпред) |
|
|
Режим стабилизации электрического сопротивления (CR) |
Диапазон установки |
3 Ом...2,5 кОм |
1,5 Ом...2,5 кОм |
|
Разрешение |
16 бит |
16 бит |
|
|
Погрешность установки |
±(0,2%*Rизм + 0,01Cм) |
±(0,2%*Rизм + 0,01Cм) |
|
|
Режим стабилизации электрической мощности (CP) |
Диапазон установки |
0…1800 Вт |
0…3600 Вт |
|
Разрешение |
0,4 Вт |
0,4 Вт |
|
|
Погрешность установки |
±(0,5%*Pизм + 0,5%*Pпред) |
±(0,5%*Pизм + 0,5%*Pпред) |
|
|
Коэффициент амплитуды (CF) для режимов CP И СС |
Диапазон установки |
1,414…5,0 |
|
|
Разрешение |
0,005 |
||
|
Погрешность установки |
±(0,5%*CFизм/ Iскз + 1%*CFпред) |
||
|
Коэффициент мощности |
Диапазон установки |
0…1 |
|
|
Разрешение |
0,001 |
||
|
Входные параметры постоянный ТО |
Напряжение на нагрузке |
10…360 В |
10…600 В |
|
Ток в нагрузке |
0,1…20 А |
0,1…40 А |
|
|
Потребляемая мощность |
0…1800 Вт |
0…1800 Вт |
|
|
Режимы работы |
Постоянное напряжение (CV), сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания. |
Постоянное сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания |
|
|
Измерение напряжения |
Диапазон |
0…360 В |
0…600 В |
|
Разрешение |
0,01 В |
||
|
Погрешность измерения |
±(0,1%*Uизм + 0,1%*Uпред) |
||
|
Измерение силы тока |
Диапазон |
0…60 А |
|
|
Разрешение |
0,001 А |
||
|
Погрешность измерения |
±(0,2%*Iизм + 0,2%*Iпред) |
||
|
Общие данные |
Интерфейс аналогового ДУ |
0…10 В (программирование/ мониторинг) |
|
|
Питание |
100…240 В/ 47…63 Гц |
||
|
<2,5 > |
300 ВА |
||
|
Интерфейс |
GPIB, LAN, USB |
||
|
Габаритные размеры |
483 х 151 х 600 мм |
483 х 349 х 641 мм |
|
Комплектация Нагрузки АКИП-1373-1800
Нагрузка АКИП-1373-1800- 1 шт.
|
