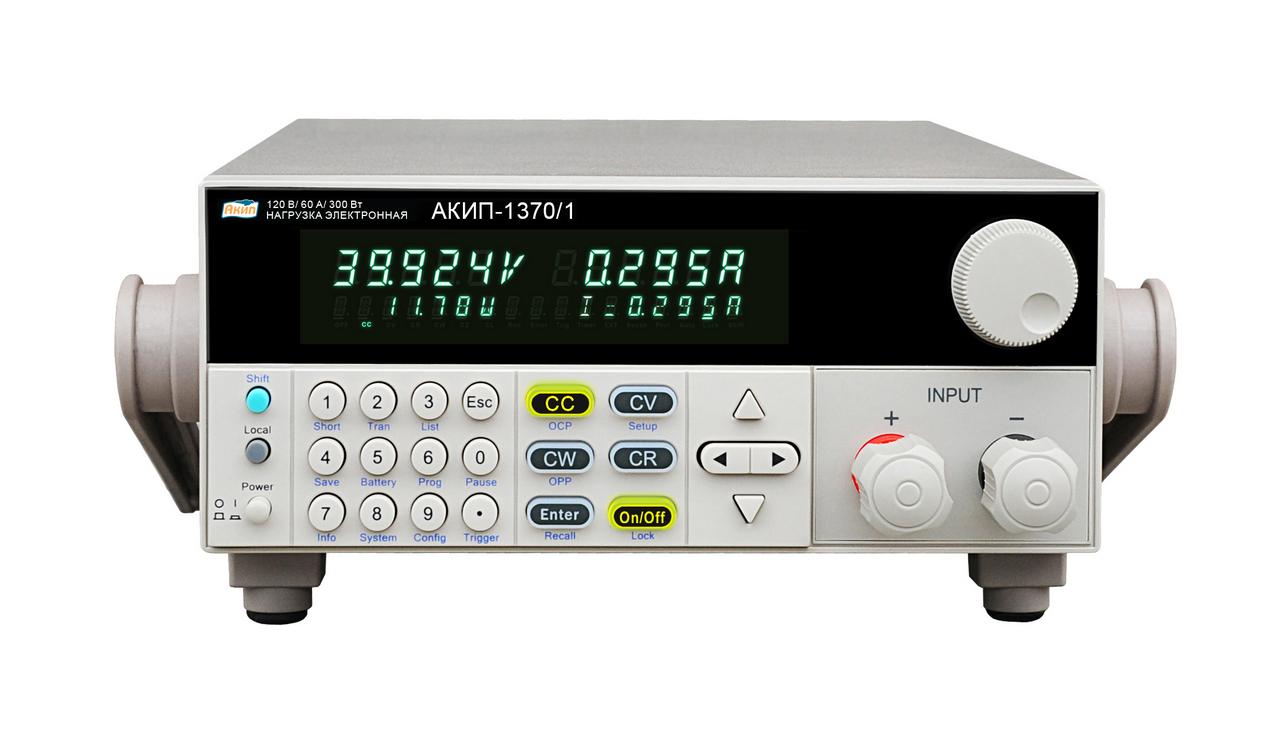

Артикул: АКИП-1370/1
|
Основные характеристики нагрузок электронных программируемых АКИП-1370, АКИП-1370/1, АКИП-1370/2:
Входные параметры: пост. напряжение до 500 В, ток до 60 А, мощность до 300 Вт
Режимы работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки
Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки
Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах
Функции тестирования батарей и имитации короткого замыкания
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
Яркий контрастный вакуумно-флуоресцентный дисплей
4-х проводная схема подключения
Удаленное управление запуском
Внутренняя память (запись/вызов профилей настроек): 100 ячеек
Интеллектуальная система охлаждения
Интерфейс (опции): кабель-переход RS-232, USB, GPIB Т
Сравнительниая таблица технических характеристик нагрузок электронных программируемых АКИП-1370, АКИП-1370/1, АКИП-1370/2:
|
Параметр |
АКИП-1370 |
АКИП-1370/1 |
АКИП-1370/2 |
|
Значение |
|||
|
ВХОДНЫЕ ПАРАМЕТРЫ |
|||
|
Напряжение на нагрузке (макс.) |
120 В |
120 В |
500 В |
|
Ток в нагрузке |
30 А |
60 А |
15 А |
|
Мощность |
300 Вт |
||
|
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ |
|||
|
Диапазон установки |
0,1…18 В; 0,1…120/ 500 В |
||
|
Погрешность установки |
±(0,05% х Uуст + 0,02% х Uконечн) в диапазоне 0,1…18 В; ±(0,05% х Uуст + 0,025% х Uконечн) в диапазоне 0,1…120/ 500 В |
||
|
Дискретность установки |
1/ 10 мВ |
||
|
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
|||
|
Диапазоны установки |
0…3/ 6/ 15/ 30/ 60 А |
||
|
Погрешность установки |
±(0,05% х Iуст + 0,1% х Iконечн) в диапазоне 0…3/ 6/ 12/ 24 А; ±(0,1% х Iуст + 0,1% х Iконечн) в диапазоне 0…15/ 30/ 60/ 120 А |
||
|
Дискретность установки |
0,1 / 1 мА |
||
|
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ |
|||
|
Диапазоны установки |
0,1…10/ 10…99/ 100…999 Ом/ 1…4 кОм |
||
|
Погрешность установки |
±(1% х Rуст + 0,3% х Rконечн) в диапазоне 0,1…999 Ом; ±(1% х Rуст + 0,8% х Rконечн) в диапазоне 1…4 кОм |
||
|
Дискретность установки |
0,001/ 0,01/ 0,1/ 1 Ом |
||
|
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ |
|||
|
Диапазоны установки |
0…100/ 100…300 Вт |
||
|
Погрешность установки |
±(1% х Pуст + 0,1% х Pконечн) в диапазоне 0…100 Вт; ±(1% х Pуст + 0,1% х Pконечн) в диапазоне 100…300 Вт |
||
|
Дискретность установки |
1/ 10 мВт |
||
|
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
|||
|
Диапазон периода переключения нагрузки |
50 мкс…3600 с |
20 мкс…3600 с |
50 мкс…3600 с |
|
Дискретность установки |
1 мкс |
||
|
Диапазон скорости нарастания силы тока |
0,0001…3 А/мкс в зависимости от диапазона и модели |
||
|
РЕЖИМ ТЕСТИРОВАНИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ |
|||
|
Входное напряжение |
0,1…120/ 500 В (в зависимости от модели) |
||
|
Максимальная емкость батареи |
999 А*ч |
||
|
Разрешение |
10 мА |
||
|
Время теста |
1…60000 с |
||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
|||
|
Диапазон (разрешение) |
0…18 В (1 мВ); 0…120/ 500 В (10 мВ) |
||
|
Погрешность измерения |
±(0,02%*Uизм+0,02%*Uконечн) в диапазоне 0…18 В; ±(0,02%*Uизм+0,025%*Uконечн) в диапазоне 0…120/ 500 В |
||
|
ИЗМЕРЕНИЕ СИЛЫ ТОКА |
|||
|
Диапазон (разрешение) |
0…3 / 6 А (0,1 мА для АКИП-1362,-1362/2 и 0,2 мА для АКИП-1362/1); 0…15 / 30 / 60 А (1 мА для АКИП-1362,-1362/2 и 2 мА для АКИП-1362/1); |
||
|
Погрешность измерения |
±(0,1%* Iуст + 0,1%* Iконечн) в диапазоне 0…3/ 6/ 12/ 24 А; ±(0,2%* Iуст + 0,15%* Iконечн) в диапазоне 0…30 /60/ 120/ 240 А; |
||
|
ИЗМЕРЕНИЕ МОЩНОСТИ |
|||
|
Диапазон (разрешение) |
0…100 Вт (1 мВт)/ 100…300 Вт (10 мВт) |
||
|
Погрешность измерения |
±(1%*Ризм+0,1%*Рконечн) в диапазоне 0…300 Вт |
||
|
ОБЩИЕ ДАННЫЕ |
|||
|
Напряжение питания |
110/ 220 В, 50 Гц |
||
|
Габаритные размеры |
215 х 88 х 255 мм (1/2*2U); |
||
|
Масса |
5,5 кг |
||
|
