Артикул: АКИП-1366А-1200-160
|
Особенности нагрузки электронной програмируемой АКИП-1366А-1200-160:
Входные параметры: постоянное напряжение 1200 В, ток 160 А, мощность 4 кВт;
Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим;
Дополнительные режимы работы только для модели АКИП-1366А-150-400: CC+CV, CV+CR(CR-LED), CR+CC, CP+CC;
Динамический режим CC (переключение с частотой до 30 кГц), встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;

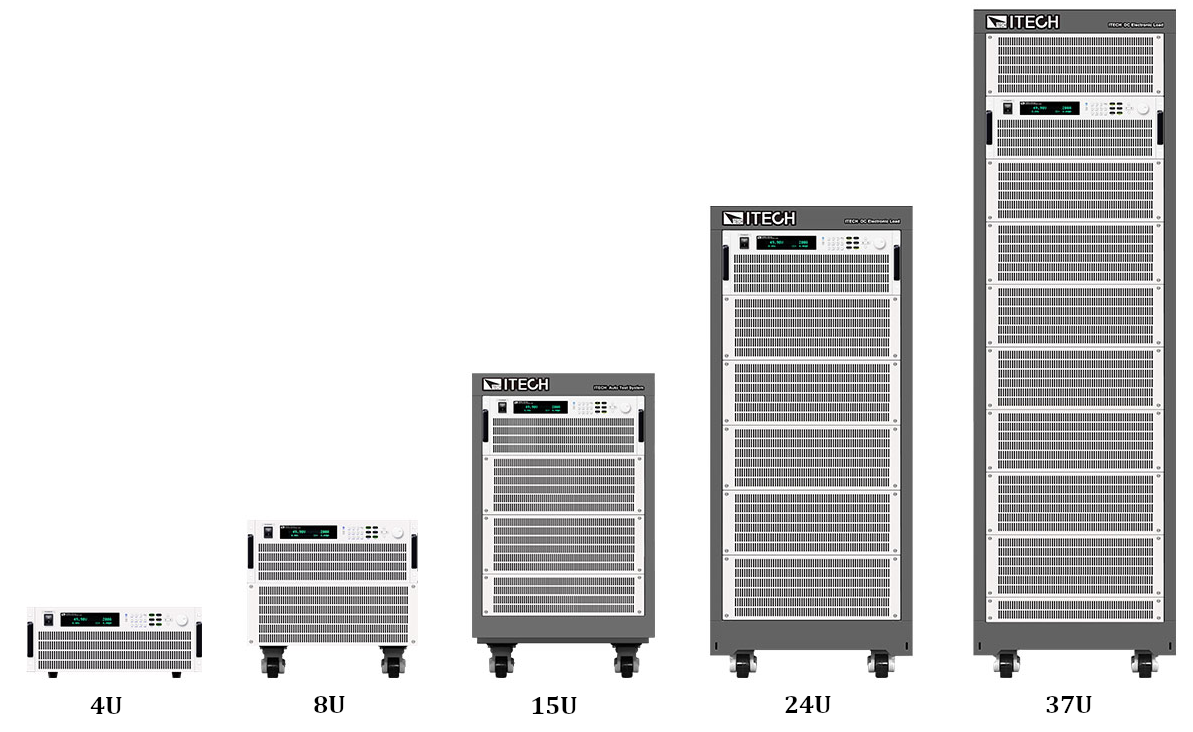

Возможность параллельного подключения для увеличения мощности (максимальная мощность 384 кВт, до 9 нагрузок с одинаковым максимальным напряжением, работа в режиме CV);
Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
Функции тестирования батарей и имитации короткого замыкания;
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
Яркий контрастный вакуумно-флуоресцентный дисплей ;
4-х проводная схема подключения;
Удаленное управление запуском;
Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
Интеллектуальная система охлаждения;
Интерфейсы: LAN, USB, RS232, GPIB, аналоговый.
Технические характеристики нагрузки электронной програмируемой АКИП-1366А-1200-160:
|
Параметры |
АКИП-1366А-1200-160 |
АКИП-1366Е-1200-160 |
|
Напряжение на нагрузке |
0…1200 В |
|
|
Ток в нагрузке |
0...16 А |
0...160 А |
|
Мощность |
4 кВт |
|
|
Минимальное рабочее напряжение |
1,2 В / 16 А |
12 В / 160 А |
|
Диапазон установки |
0,1…120 В |
0,1...1200 В |
|
Погрешность установки |
±(0,05% х Uуст + 0,05% х UПРЕД) |
|
|
Дискретность установки |
10 мВ |
100 мВ |
|
Диапазоны установки |
0…16 А |
0…160 А |
|
Погрешность установки |
±(0,05% х Iуст + 0,1% х IПРЕД) |
|
|
Дискретность установки |
1 мА |
10 мА |
|
Диапазоны установки |
0,1…10 Ом |
10 Ом…7,5 кОм |
|
Погрешность установки |
±(0,01% х Rуст + 0,08 См) |
±(0,01% х Rуст + 0,0008 См) |
|
Дискретность установки |
16 бит |
|
|
Диапазон установки |
0…4 кВт |
|
|
Погрешность установки |
±(0,2% х Pуст + 0,2% х PПРЕД) |
|
|
Дискретность установки |
0,1 Вт |
|
|
Диапазон установки времени Т1 – Т2 |
20 мкс…3600 с (разрешение: 1 мкс, 10 мс, 100 мс) |
|
|
Погрешность |
5 мкс + 1*10-4 |
|
|
Скорость нарастания тока |
0,001…0,2 А/мкс |
0,01…2 А/мкс |
|
Мин. время нарастания |
30 мкс |
30 мкс |
|
Диапазон (разрешение) |
0…120 В (10 мВ) |
0…1200 В (100 мВ) |
|
Погрешность измерения |
± (0,025% х UИЗМ + 0,025 х UПРЕД) |
|
|
Диапазон (разрешение) |
0…16 А (1 мА) |
0…160 А (10 мА) |
|
Погрешность измерения |
± (0,05% х IИЗМ + 0,1% х IПРЕД) |
|
|
Диапазон (разрешение) |
0…4 кВт (0,1 Вт) |
|
|
Погрешность измерения |
± (0,2% х PИЗМ + 0,2% х PПРЕД) |
|
|
От перегрузки по мощности |
4,04 кВт |
|
|
От перегрузки по току |
17,6 А |
176 А |
|
От перенапряжения |
1250 В |
|
|
От перегрева |
85 °C |
|
|
Ток (CC) |
17,6 А |
176 А |
|
Напряжение (CV) |
0 В |
0 В |
|
Сопротивление (CR) |
75 мОм |
|
|
Напряжение питания |
100В ... 240 В, 50/60 Гц, 250 ВА макс. |
|
|
Габаритные размеры |
стойка 4U |
|
|
Масса |
34 кг |
|
Комплект поставки АКИП-1366А-1200-160
|
№ |
Наименование |
Количество |
|
1 |
Нагрузка электронная программируемая АКИП-1366А-1200-160 |
1 |
|
