Электронная программируемая нагрузка AEL-8430
Электронная программируемая нагрузка AEL-8430
/images/all/3/15007/big/img_5.jpg
jijijij

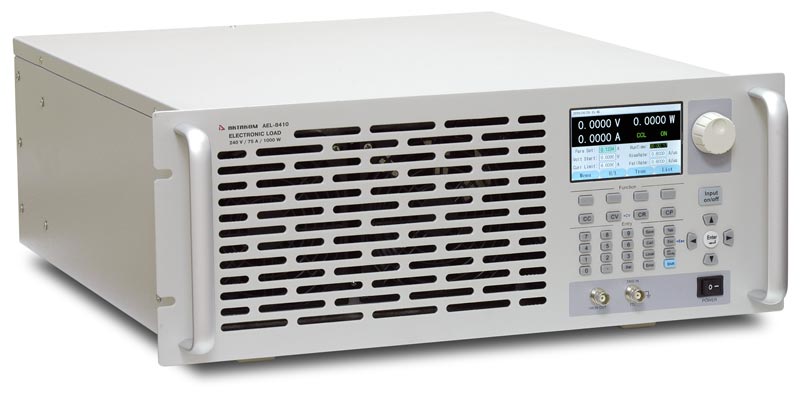

AEL-8430 вид спереди
/images/all/3/15007/big/img_14.jpg

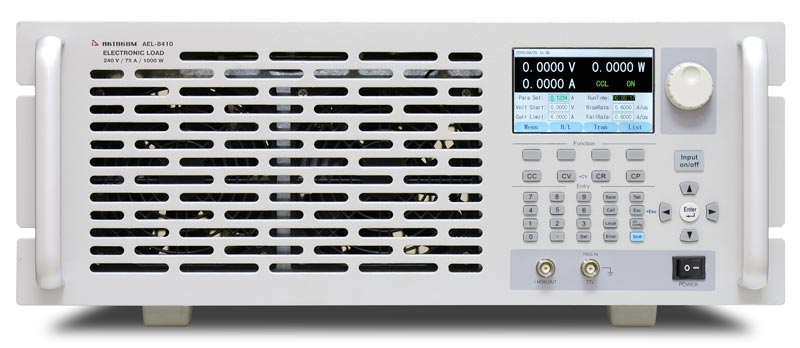

AEL-8430 вид спереди

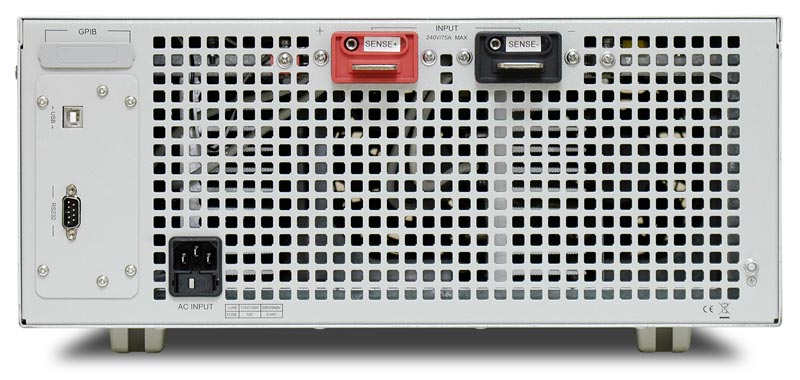

AEL-8430 вид сзади
/images/all/3/15007/big/img_16.jpg
1

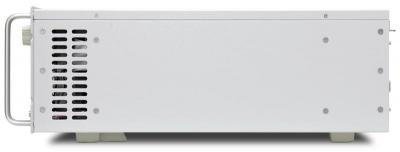

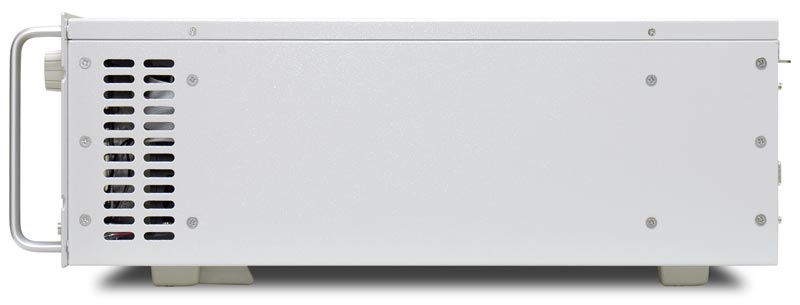

AEL-8430 вид сбоку
/images/all/3/15007/big/img_18.jpg
1
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Менеджер по направлению Актаком Здравствуйте! Меня зовут Ярцев Олег.
Телефон: +7 (495) 478-03-00 доб. 132
Моб.: +7 (926) 610-24-16
E-mail: oleg@geo-ndt.ru
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Описание электронной нагрузки AEL-8430: Электронная программируемая нагрузка АКТАКОМ AEL-8430 незаменима при испытании и настройке источников питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств. Благодаря использованию 16-разрядного ЦАП и 24-разрядного АЦП, электронная нагрузка AEL-8430 обладает высочайшим разрешением установки и считывания.
Особенности электронной программируемой нагрузки АКТАКОМ AEL-8430:
Максимальная мощность 3000 Вт Четыре режима стабилизации: тока CC , напряжения CV , сопротивления CR , мощности CP Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП Работа по спискам (тайминг) 255 групп по 50 шагов Автоматическое тестирование Динамическое и импульсное тестирование (0,025 Гц…50 кГц) Регулируемая крутизна нарастания Внутренняя память на 10 групп настроек Задание точки начального напряжения Режим измерения на входе Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности Компенсация падения напряжения Вход внешнего запуска Программирование SCPI-командами Цветной ЖК TFT дисплей
Технические характеристики:
Входные параметры Мощность 3000 Вт
Ток 0...180 A
Напряжение 0...240 В
CC режим (CCL/CCH) Диапазон 0...8 A 0...180 A
Разрешение 0,1 мA 1 мA (0...100 А) 10 мА (100...180 А)
Точность 0,2% уст. знач. + 5 мА 0,2% уст. знач. + 10 мА
CV режим (CVL/CVH) Диапазон 0...240 В
Разрешение 1 мВ (0...100 В) 10 мВ (100...240 В)
Точность 0,2% уст. знач. + 10 мВ
CR режим (СRL/CRH) Диапазон 0,2 Ом...240 кОм 0,2 кОм...2,4 МОм
Разрешение 0,1 мОм 0,001 кОм
Точность 0,5% уст. знач. + 12 мОм (на токе >6 А) 0,5% уст. знач. + 0,12 кОм (на токе <6 >
CP режим Диапазон 0...3000 Вт
Разрешение 1 мВт (<100 > 10 мВт (100 Вт...1000 Вт) 100 мВт (≥1000 Вт)
Точность 0,2% уст. знач. + 600 мВт
Измерение тока Ток 0...8 A 0...180 A
Разрешение 0,1 мА 1 мA (0...100 А) 10 мА (100...180 А)
Точность 0,1% изм. знач. + 6 мА + Uвх / 50 кОм 0,2% изм. знач. + 8 мА + Uвх / 50 кОм
Измерение напряжения Напряжение 0...240 В
Разрешение 1 мВ (0...100 В) 10 мВ (100...240 В)
Точность 0,1% изм. знач. + 8 мВ
Измерение мощности Мощность 0...3000 Вт
Разрешение 1 мВт (<100 > 10 мВт (100 Вт...1000 Вт) 100 мВт (≥1000 Вт)
Точность 0,2% изм. знач. + 600 мВт
Крутизна нарастания Диапазон 1 мА/мкс ... 18 А/мкс (CCH) 100 мкА/мкс ... 600 мА/мкс (CCL)
Разрешение 1 мА/мкс
Точность 3% уст. знач. + 10 мкс
Динамические режимы Тип непрерывный, импульсный, запуск по импульсу
Частотный диапазон 0,025 Гц...50 кГц
Время перехода 10 мкс...10 с (высокий / низкий уровень) 10 мкс...10 с (нарастающий / спадающий фронт)
Разрешение 10 мкс
Точность 0,2% уст. знач + 10 мкс
Работа по списку Временной диапазон 10 мкс...99999 с
Разрешение 10 мкс
Точность 0,2% + 10 мкс
Количество шагов 1...50
Количество циклов 1...255
Память 10 групп параметров
Максимальная крутизна Ток 18 А/мкс
Напряжение 0,8 В/мкс
Программируемый импеданс (открытый вход) ≥20 кОм
Макс. входные значения Ток 181 А
Напряжение 242 В
Макс. обратный ток Вход выкл. 150 A
Вход вкл. 180 А
Пульсации и шумы Ток 5 мАскз / 30 мАп-п
Напряжение 5 мВскз
Интерфейс RS-232 , USB ; GPIB - опция
Питание 220 В...240 В ± 10%, 48...63 Гц, 130 ВА
Размеры (Ш x В x Д) Корпус 426 х 349 х 500 мм
С ножками и креплением 480 х 372 х 575 мм
Масса 38 кг
Комплект поставки:
Электронная нагрузка Кабель USB Кабель RS-232 Шнур питания Руководство по эксплуатации
