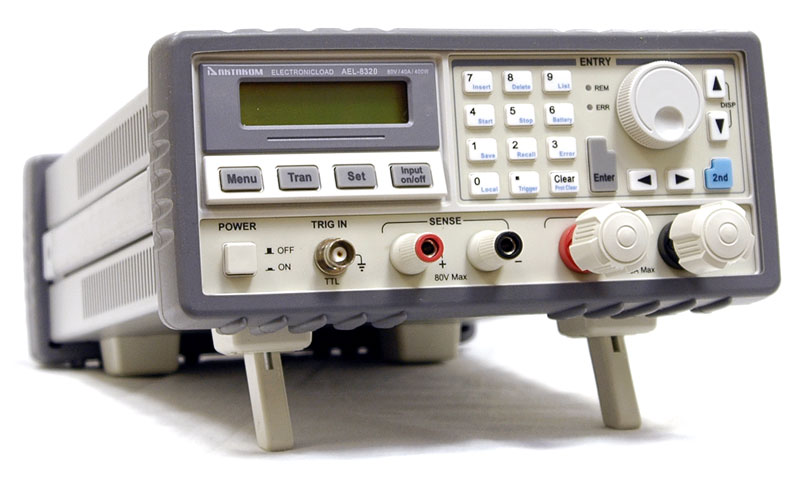

Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.
| Входные параметры | |||
|---|---|---|---|
| Ток Напряжение Мощность |
0~30 A 0~80 В 250 Вт |
||
| Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В | ||
| Режим постоянного тока | |||
| Диапазоны Разрешение Погрешность |
0~3 A / 0~30 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА |
||
| Режим постоянного напряжения | |||
| Диапазон Разрешение Погрешность |
0~80 В 1 мВ 0.1℅+10 мВ |
||
| Режим постоянного сопротивления | |||
| Диапазон Разрешение Погрешность |
0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм |
||
| Режим постоянной мощности | |||
| Диапазон Разрешение (<100 > Погрешность |
0~250 Вт 1 мВт/10 мВт 0,2℅+600 мВт |
||
| Измерение тока | |||
| Диапазоны Разрешение Погрешность |
0~3 A / 0~30 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА |
||
| Измерение напряжения | |||
| Диапазоны Разрешение Погрешность |
0~80 В 1 мВ 0,1℅+8 мВ |
||
| Измерение мощности | |||
| Диапазон Разрешение (<100 > Погрешность |
0~250 Вт 1 мВт/10 мВт 0,1℅+600 мВт |
||
| Скорость нарастания тока | |||
| Верхний диапазон CC Верхний диапазон CC |
1 мА/мкс~3 A/мкс 100 мкА/мкс~300 мA/мкс |
||
| Разршение | 1 мA/мкс | ||
| Погрешность | 3% + 10 мкс | ||
| Динамический режим | |||
| Тип | Непрерывный, импульсный, переключаемый | ||
| Частотный диапазон | 0,38 Гц~50 кГц | ||
| Временной диапазон Разрешение Погрешность |
0~655,35 мс 10 мкс 0.2℅+10 мкс |
||
| Время нарастания/спада Разрешение Погрешность |
10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс |
||
| Работа по списку | |||
| Время шага Разрешение Погрешность |
10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс |
||
| Количество шагов | 1~50 | ||
| Цикл | 1~65535 | ||
| Список | 7 списков | ||
| Тестирование батарей | |||
| Время разряда Разрешений Погрешность |
1 с~100 ч 1 с 0.2℅+1 с |
||
| Емкость батареи Разрешение Погрешность |
1 мА•ч~3000 А•ч 1 мА•ч 0,3℅+0,01А•ч |
||
| Короткое замыкание | |||
| CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим |
3,3 A 33 A 0 В 0,018 Ом 1.8 Ом 18 Ом 270 Вт 0 Вт |
||
| Максимальная скорость нарастания | |||
| Ток Напряжение |
3 A/мкс 0,6 В/мкс |
||
| Вход запуска | |||
| Уровень Длительность |
TTL , спадающий фронт ≥ 10 мкс |
||
| Максимальный входной уровень | |||
| Ток Напряжение |
33 A 84 В |
||
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности | ||
| Защита от обратного тока | |||
| Вход выключен Вход включен |
25 A 40 A |
||
| Пульсации + шум | |||
| Ток (скз/пик-пик) Напряжение (скз) |
3 мА/30 мА 5 мВ |
||

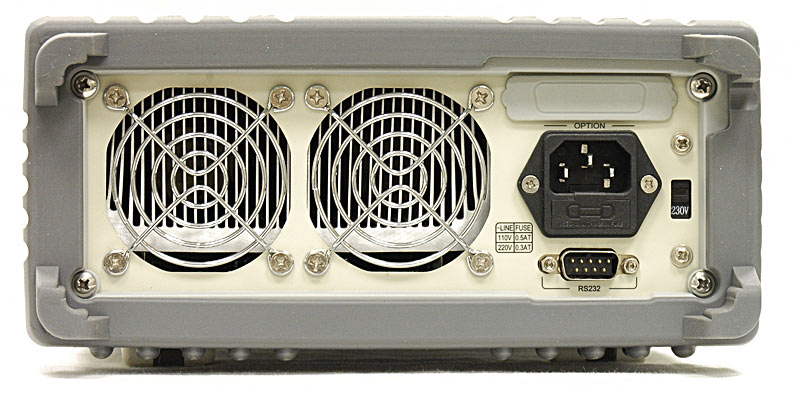

| Интерфейс | RS232; GPIB, USB - опция | ||
| Язык программирования | SCPI | ||
| Питание | |||
| Напряжение Частота |
переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц |
||
| Вес | 5,8 кг | ||
* - величина обратная сопротивлению
|
