Электронная нагрузка постоянного тока;
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP:
Динамическое тестирование;
Непрерывный режим до 15 кГц;
Импульсный режим;
Режим запуска от одиночного импульса;
Задание крутизны нарастающего и спадающего фронта;
Функция работы по списку (тайминг) до 512 шагов;
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
Функция задания минимального напряжения Von;
Режим тестирования батарей;
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
Эмуляция режима КЗ;
Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
Функция измерения реальных текущих параметров на входных терминалах;
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
Кнопка включения / отключения входных терминалов;
Графическая визуализация режима работы;
Три режима запуска:
ручной с передней панели o внешний запуск;
через цифровой порт Digital I/O;
через управляющую SCPI команду;
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
Цветной графический 4,3" ЖК дисплей.
| Параметр | Значение | ||||
| DL3021 | DL3021A | DL3031 | DL3031A | ||
| Входное напряжение | 0...150 В | ||||
| Входной ток | 0...40 A | 0...60 A | |||
| Мощность поглощения | 200 Вт | 350 Вт | |||
| CC режим | Диапазоны | 0...4 A / 0...40 A | 0...6 A / 0...60 A | ||
| Разрешение | 1 мA | ||||
| Погрешность | ±(0,05%+0,05% полной шкалы) | ||||
| CV режим | Диапазоны | 0...15 В / 0...150 В | |||
| Разрешение | 1 мВ / 5 мВ | ||||
| Погрешность | ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы | ||||
| CR режим | Диапазоны | 0,08 Ом...15 Ом / 2 Ом...15 кОм | |||
| Разрешение | 2 мA / Vуст | ||||
| Погрешность | Vвх/Rуст * (0,2%) + 0,2% I полной шкалы | ||||
| CR режим | Диапазоны | 0...200 Вт | 0...350 Вт | ||
| Разрешение | 100 мВт | ||||
| Динамические режимы | непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов) | ||||
| Непрерывный режим (Con) | 0,001 Гц...15 кГц | 0,001 Гц...30 кГц | 0,001 Гц...15 кГц | 0,001 Гц...30 кГц | |
| Скорость изменения тока | Диапазоны | 0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В) |
0,001 A/мкс ... 0,3 A/мкс 0,001 A/мкс ... 3 A/мкс (>5 В) |
0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В) |
0,001 A/мкс ... 0,5 A/мкс 0,001 A/мкс ... 5 A/мкс (>5 В) |
| Разрешение | 0,001 A/мкс | ||||
| Прикладные и специальные режимы и функции | тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ | ||||
| Диапазон минимального напряжения Von | 0 ... 150 В | ||||
| Измерение тока | Диапазоны | 0 ... 40 A | 0 ... 60 A | ||
| Разрешение | 1 мA | 0,1 мA | 1 мA | 0,1 мA | |
| Погрешность | ±(0,05%+0,05% полной шкалы) | ||||
| Измерение напряжения | Диапазоны | 0...150 В | |||
| Разрешение | 1 мВ | ||||
| Погрешность | ±(0,05%+0,02% полной шкалы) | ||||
| Измерение сопротивления | Диапазоны | 0,08 Ом...15 кОм | |||
| Разрешение | 2 мА / Vуст | ||||
| Измерение мощности | Диапазоны | 0...200 Вт | 0...350 Вт | ||
| Разрешение | 100 мВт | ||||
| Стабильность (ток / напряжение) | ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) | ||||
| Входное сопротивление | 350 кОм | ||||

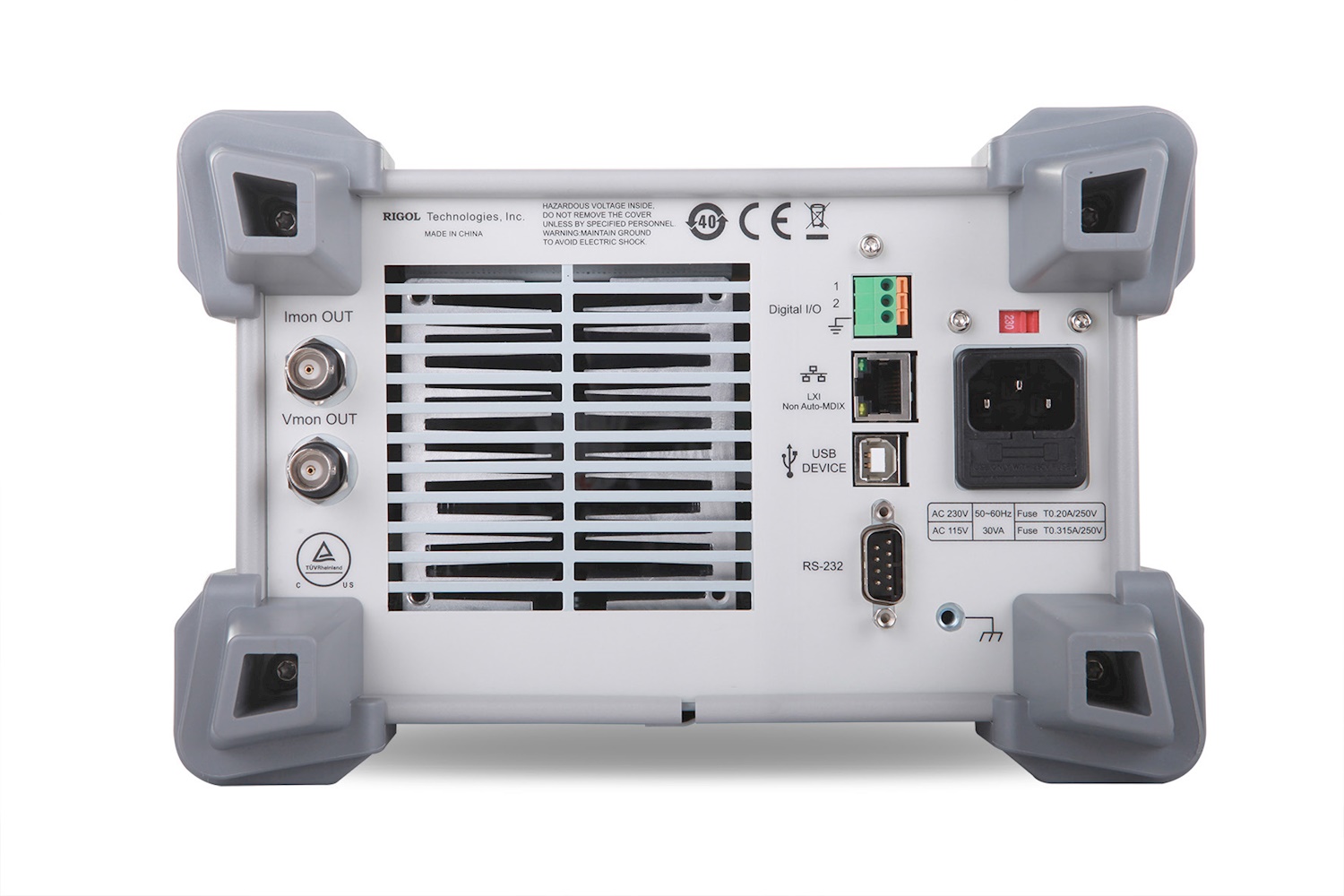

| Интерфейсы | USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция | ||||
| Дисплей | Тип | ЖК, цветной 4,3" TFT | |||
| Цвет. отображение | квазимонохромное | полноцветное | квазимонохромное | полноцветное | |
| Габаритные размеры | 239 x 157 x 442 мм | ||||
| Вес | 7,58 кг | ||||

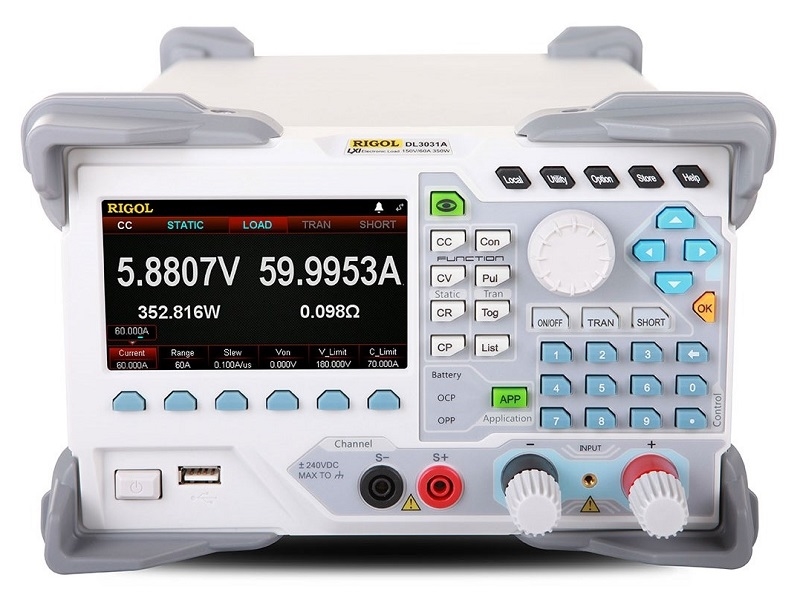

Электронная нагрузка программируемая DL3031
Сетевой шнур
Предохранитель
Краткое руководство по эксплуатации
|
