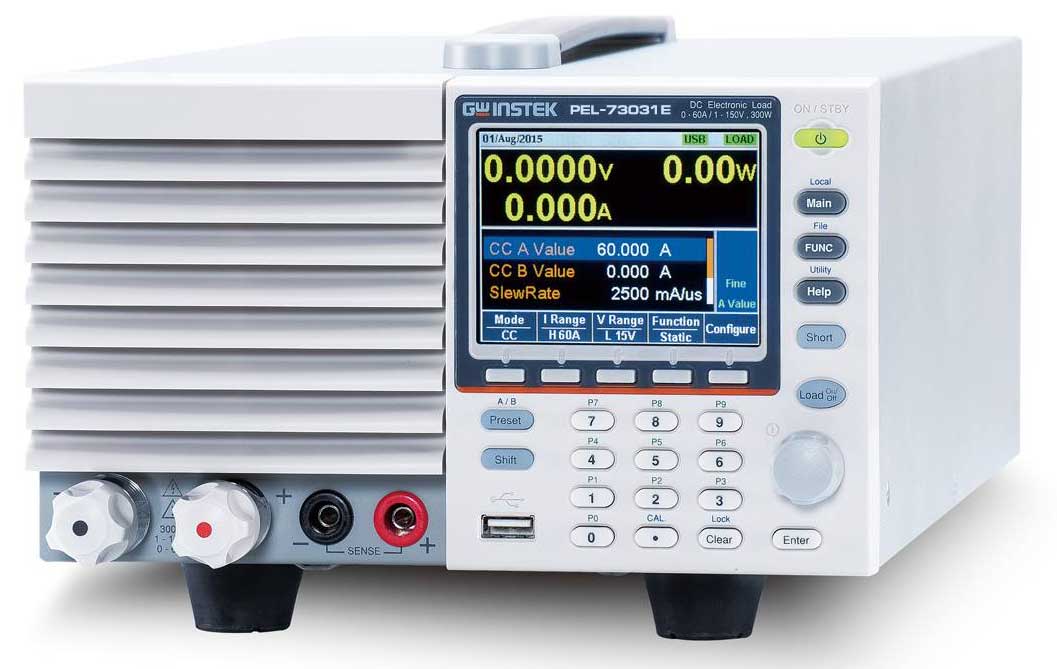

Особенности электронной нагрузки PEL-73031E:
1 канал - мощность нагрузки: 300 Вт;
Входные параметры: постоянное напряжение до 150 В, ток до 6А/ 60А;
Режимы работы (4): постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки;
Комбинация режимов (3): CC+CV, CP+CV, CR+CV;
Высокая точность и разрешение;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
Функция контроля (управления параметрами) - внешним сигналом I/O;
Интерфейсы USB, GPIB (опция), GO/ NG (допусковый контроль);
Два диапазона установки значений: низкий (L), высокий (H).
Технические характеристики электронной нагрузки PEL-73031E:
|
Параметр |
PEL-73031E |
|
|
Входные параметры
|
||
|
Диапазон |
НИЗКИЙ (L) |
ВЫСОКИЙ (H) |
|
Мощность |
300 Вт |
|
|
Ток в нагрузке |
0...6 А |
0...60 А |
|
Напряжение на нагрузке |
1...150 В |
1...150 В |
|
Режим стабилизации напряжения
|
||
|
Диапазон установки |
1...150 В |
1...150 В |
|
Дискретность установки |
0,5 мВ |
5 мВ |
|
Погрешность установки |
± (0,1%* U уст +0,1%* U конечн ) |
±(0,1%* U уст +0,1%* U конечн ) |
|
Режим стабилизации электрического сопротивления. Статический режим
|
||
|
Диапазон установки (См) |
60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В) |
|
|
Дискретность установки |
0,002 См (15 В) 0,0002 См (150 В) |
|
|
Погрешноть установки |
±(0,3%* R уст +0,6 См) + 0,002 мСм |
|
|
Режим стабилизации электрического сопротивления. Динамический режим
|
||
|
Диапазон установки (См) |
60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В) |
|
|
Дискретность установки |
30000 шагов |
|
|
Погрешноть установки |
± (1%* R уст +0,6 См) + 0,002 мСм |
|
|
Режим стабилизации силы тока. Статический режим
|
||
|
Диапазон установки |
0...6 А |
0...60 А |
|
Дискретность установки |
0,2 мА |
2 мА |
|
Погрешность установки |
± (0, 1 %* I уст +0,1%* I конечн ) + Uвх/500 кОм |
± (0, 1 %* I уст +0,2%* I конечн ) + Uвх/500 кОм |
|
Режим стабилизации силы тока. Динамический режим
|
||
|
Диапазон установки |
0...6 А |
0...60 А |
|
Дискретность установки |
0,2 мА |
2 мА |
|
Погрешность утановки тока |
0,8 % от предела |
|
|
Режим стабилизации электрической мощности
|
||
|
Диапазон установки |
0 ...30 Вт |
0 ...300 Вт |
|
Дискретность установки |
1 мВт |
10 мВт |
|
Погрешность утановки |
± (0,6%* P уст +1,4% P конечн ) |
|
|
Измерение
|
||
|
Вольтметр |
Разрешение 0,5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) |
Разрешение 5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) |
|
Амперметр |
Разрешение 0,2 мА ±(0,2%* I изм +0,1%* I конечн ) |
Разрешение 2 мА ±(0,2 %* I изм +0,3%* I конечн ) |
|
Общие данные
|
||
|
Напряжение питания |
100 ... 240 В ±10%; 47...63 Гц ± 2 Гц |
|
|
Интерфейсы |
USB ( опция - GPIB ) |
|
|
Габаритные размеры |
214 x 124 x 400 мм |
|
|
Масса |
7,5 кг |
|
|
