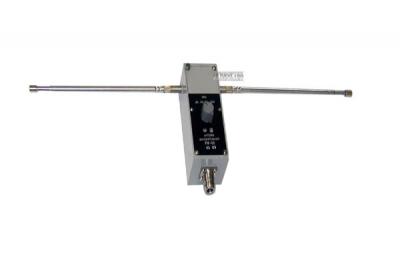

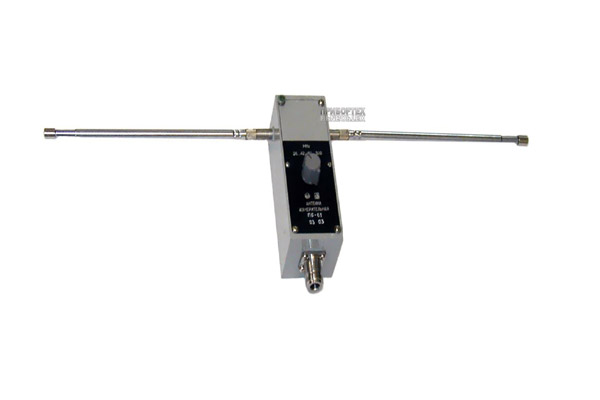

Антенна П6-61 предназначена для измерения напряжённости электромагнитного поля совместно с измерительными приёмными устройствами. Антенна является телескопической, вибраторной, и работает в 3-х поддиапазонах. Имеет стандартный коаксиальный соединитель.

Основные технические характеристики измерительной антенны П6-61:

• Диапазон частот: 26 МГц - 300 МГц.

• КСВ: менее 2.

• Предел допустимой погрешности антенного коэффициента в диапазоне частот не более:

• от 26 до 30 МГц ± 3,5 дБ;

• от 30 до 300 МГц ± 1,5 дБ.

• Поляризация: линейная.

• Уровень сигнала ортогональной поляризации: -20 дБ.

• Заменяет: DP1

• Масса: 0,7 кг.

• Габариты: 145х75х720 мм.

Устройство и работа антенны П6-61

Антенна измерительная П6-61 является вибраторной антенной и работает в трёх поддиапазонах частот.

В поддиапазоне частот от 80 до 300 МГц антенна является узкополосным полуволновым вибратором, настройка которого на частоту измерения производится изменением длины вибратора. Сигнал с вибратора через симметрирующий трансформатор с коэффициентом трансформации 1:1 поступает на выход антенны – соединитель типа III, Розетка, ГОСТ 13317-89.

В поддиапазонах частот от 26 до 40 МГц и от 40 до 80 МГц антенна является укороченным вибратором с "удлиняющими" катушками индуктивности для согласования выходного сопротивления антенны в указанных поддиапазонах частот.

Диаграмма направленности антенны П6-61 аналогична диаграмме направленности полуволнового вибратора с нулями излучения вдоль оси вибратора.
