П6-65 – измерительная антенна
Назначение антенны П6-65
Антенна предназначена для работы в полевых, заводских и лабораторных условиях и может комплектоваться опорно-поворотным устройством (ОПУ), обеспечивающим ориентацию антенны по азимуту, углу места, плоскости поляризации и высоте.

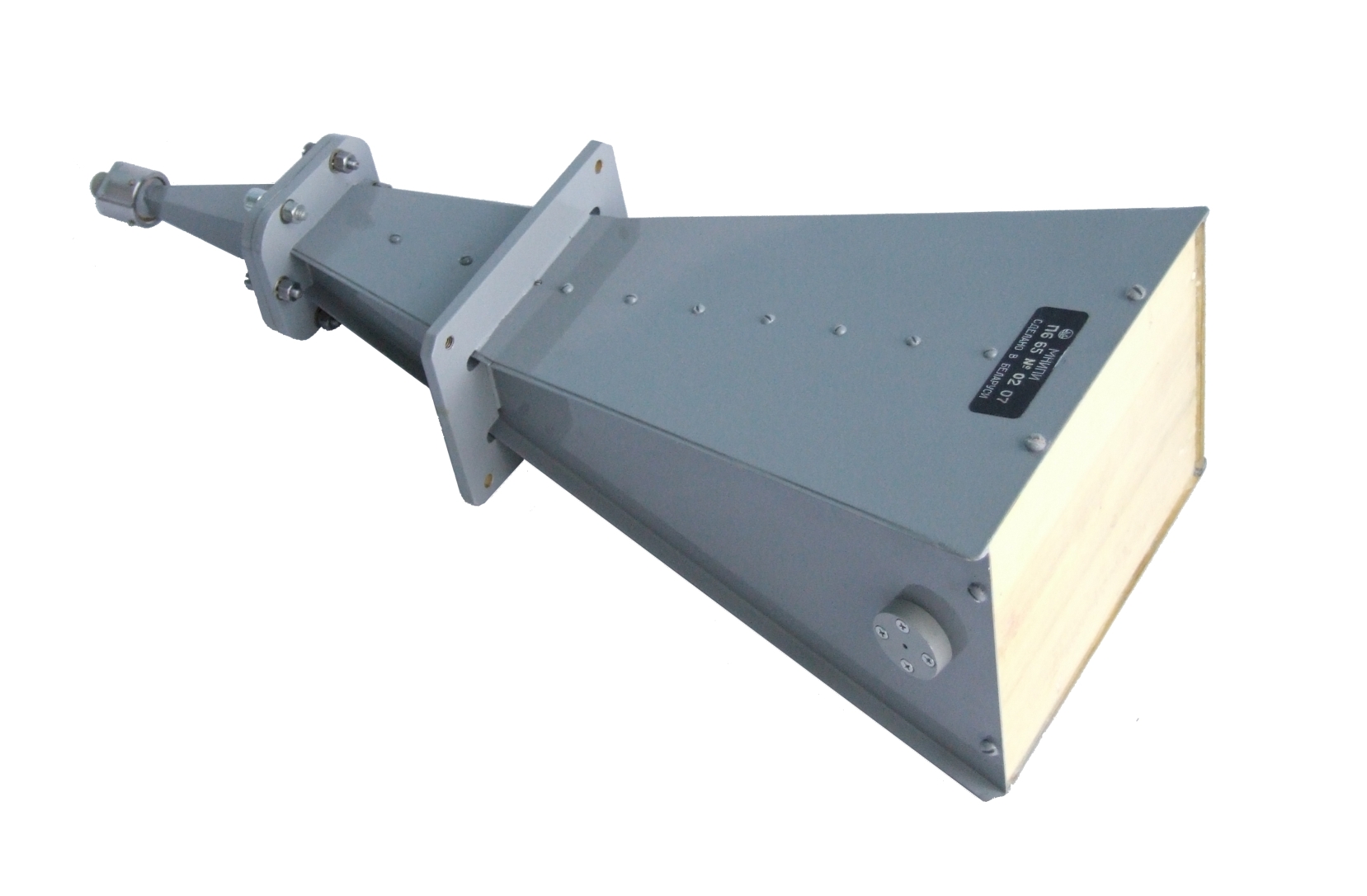

Антенна представляет собой рупор, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом
Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.
Антенна измерительная П6-65 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
Технические характеристики антенны П6-65
|
Общие данные
|
|
|
Рабочий диапазон частот |
от 2,0 до 25,95 Гц |
|
Эффективная площадь |
в диапазоне частот от 2 до 15 ГГц: не менее 25 см2 в диапазоне частот от 15 до 25,95 ГГц: не менее 15 мм2 |
|
Коэффициент стоячей волны входа (КСВ) |
Не более 2,0 |
|
Уровень сигнала при ортогональной поляризации |
Не более -20 дБ |
|
Уровень боковых лепестков |
Не более -8 дБ |
|
Рабочие условия эксплуатации |
температура окружающего воздуха от -50 до +60оС |
|
Входной соединитель |
стандартный коаксиальный разъём или SMA-типа |
|
Габаритные размеры |
410х164х114 мм |
|
Масса |
2,0 кг |
|
