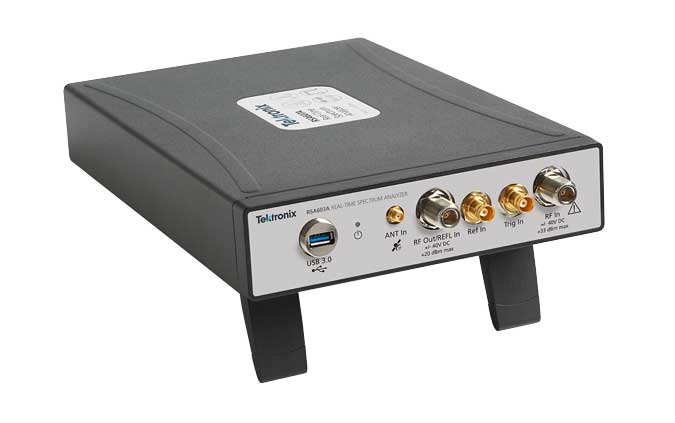

RSA600, предназначенный для анализа спектра в широкой полосе частот в режиме реального времени, помогает инженерам решать самые сложные проблемы, возникающие при измерении характеристик разрабатываемых устройств или при производственных измерениях. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений.
Анализатор RSA600, работающий в диапазоне частот до 7,5 ГГц с динамическим диапазоном 70 дБ, обеспечивает всеобъемлющий анализ сигналов в полосе до 40 МГц. Компактность USB-анализатора спектра достигается за счет передачи вычислительных функций, необходимых для обработки результатов измерений, внешнему ПК. Таким образом можно увеличивать вычислительную мощность и объем памяти системы по мере неободимости.
Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, усилителей, дуплексеров и других функциональных узлов. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.
Области применения
Мониторинг спектра
Поиск источников помех
Монтаж, обслуживание и ремонт оборудования беспроводных сетей
Диапазон частот от 9 кГц до 3,0 (7,5) ГГц позволяет удовлетворить самые различные потребности в анализе
Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализа в реальном масштабе времени
Стандартный приемник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте
Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле
Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий
Характеристики окружающей среды, ударов и вибрации по стандарту Mil-Std 28800, класс 2, при использовании в тяжелых условиях
Встроенная аккумуляторная батарея для длительной эксплуатации в полевых условиях
ПО SignalVu-PC обеспечивает обработку сигналов в реальном времени с помощью спектра DPX/спектрограммы для сокращения времени на обнаружение переходных состояний и помех
Минимальная длительность сигнала 100 мкс при 100% вероятности перехвата позволяет обнаруживать проблемы всегда с первого раза
Интерфейс программирования приложений позволяет разрабатывать специализированные программы
Такие принадлежности, как планшетный ПК, калибровочные комплекты, адаптеры и фазоустойчивые кабели, представляют собой комплексное решение для работы в полевых условиях для обнаружения переходных состояний и обслуживания передающих устройств
Полоса частот от 9 кГц до 3,0 ГГц.
Стабильность 1 ppm.
Регистрация спектров событий до 100 мкс.
Полоса пропускания в реальном времени 1 кГц - 40 МГц.
Разрешение RBW 1 кГц...10 МГц.
Средний уровень собств. шума (DANL): -164 дБм/Гц.
Фазовый шум -124 дБн/Гц@10 МГц. Опорный уровень +40 дБм...-170 дБм.
Макс. входной сигнал +33 дБм, +/- 40 В (DC).
Динамический диапазон SFDR 70 дБн.
Трекинг-генератор 10 МГц...3 ГГц (опция)
ПО SignalVu-PC AM/ЧМ/ФМ - штатно; опции: 23 вида цифровой модуляции, APCO P25 анализ, LTE, Bluetooth, WLAN, OFD, импульсный анализ, привязка к карте, классификация сигналов, воспроизведение запис.сигналов
Интерфейс USB 3.0.
Настольное исполнение
Габаритные размеры: 75 х 222,3 х 358,6 мм.
Вес 2,79 кг.
