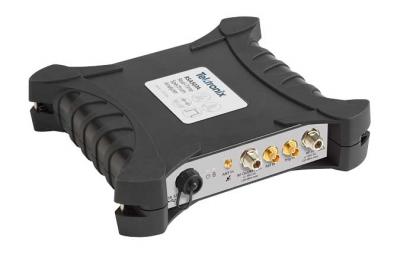

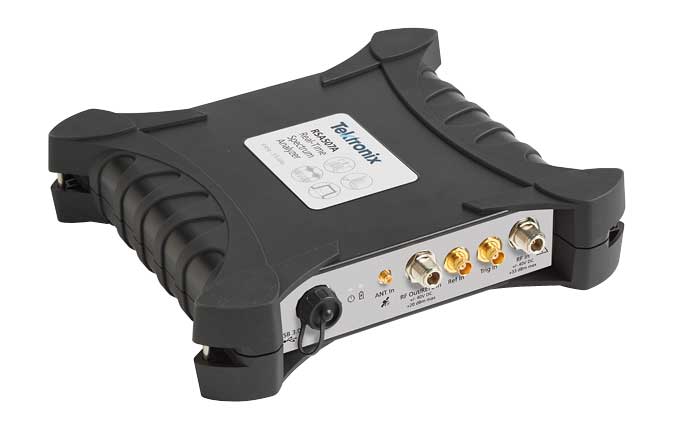

Анализатор спектра Tektronix RSA503A

Анализатор спектра реального времени серии RSA500 разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений.

Основой измерительной системы является USB- анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений в жестких условиях. Высокая достоверность анализа сигналов достигается за счет таких параметров RSA500, как верхняя граница полосы пропускания 7,5 ГГц и динамический диапазон 70 дБ. Компактный USB- анализатор спектра работает с легким планшетом или ноутбуком под управлением ОС Windows, который берет на себя все функции обработки результатов измерений. Использование легкого компьютера вместо громоздкого и тяжелого анализатора спектра обеспечивает мобильность, возможность работы в течение длительного времени и ускорение выполнения поставленных задач.

Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, дуплексеров и других функциональных узлов беспроводных сетей. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.

Области применения

• Мониторинг спектра

• Поиск источников помех

• Монтаж, обслуживание и ремонт оборудования беспроводных сетей

Преимущества:

• Диапазон частот от 9 кГц до 3,0 (7,5) ГГц позволяет удовлетворить самые различные потребности в анализе

• Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализа в реальном масштабе времени

• Стандартный приемник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте

• Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле

• Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий

• Характеристики окружающей среды, ударов и вибрации по стандарту Mil-Std 28800, класс 2, при использовании в тяжелых условиях

• Встроенная аккумуляторная батарея для длительной эксплуатации в полевых условиях

• ПО SignalVu-PC обеспечивает обработку сигналов в реальном времени с помощью спектра DPX/спектрограммы для сокращения времени на обнаружение переходных состояний и помех

• Минимальная длительность сигнала 100 мкс при 100% вероятности перехвата позволяет обнаруживать проблемы всегда с первого раза

• Интерфейс программирования приложений позволяет разрабатывать специализированные программы

• Такие принадлежности, как планшетный ПК, калибровочные комплекты, адаптеры и фазоустойчивые кабели, представляют собой комплексное решение для работы в полевых условиях для обнаружения переходных состояний и обслуживания передающих устройств

Технические характеристики:

• Макс. полоса частот от 9 кГц до 3,0 ГГц.

• Стабильность 1 ppm.

• Регистрация спектров событий до 100 мкс.

• Полоса пропускания в реальном времени 1 кГц - 40 МГц.

• Разрешение RBW 1 кГц...10 МГц.

• Средний уровень собств. шума (DANL): -164 дБм/Гц.

• Фазовый шум -124 дБн/Гц@10 МГц.

• Опорный уровень +40 дБм...-170 дБм.

• Макс. входной сигнал +33 дБм, +/- 40 В (DC)

• Динамический диапазон SFDR 70 дБн. Трекинг-генератор 10 МГц...3 ГГц (опция)

• ПО SignalVu-PC AM/ЧМ/ФМ - штатно; опции: 23 вида цифровой модуляции, APCO P25 анализ, LTE, Bluetooth, WLAN, OFD, импульсный анализ, привязка к карте, классификация сигналов, воспроизведение запис.сигналов

• Интерфейс USB 3.0.

• Габаритные размеры: 67,3 х 299,1 х 271,3 мм.

• Вес 2,54 кг.
