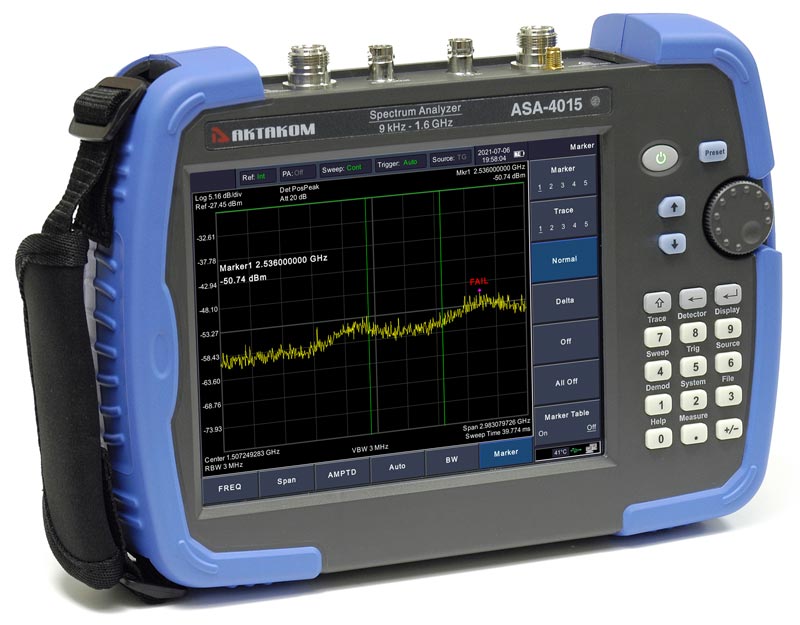

Параметр

Значение

ЧАСТОТА

Частотный диапазон

9 кГц…1,6 ГГц

Разрешение

1 Гц

Температурная стабильность источника опорной частоты

±2,5×10^-6

Изменение погрешности источника опорной частоты

±1×10^-6/год

Частота опорного генератора

10,000000 МГц

Разрешение частотного маркера

± полоса обзора / (кол. точек развертки-1)

Погрешность измерения частоты

± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Разрешение счетчика частоты

1 Гц, 10 Гц, 100 Гц, 1 кГц

Полоса обзора

Нулевая, 100 Гц...макс.частота прибора

Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов
(20 °С...30 °С, центральная частота=1 ГГц)

<-80 >
<-100 >
<-107 >

ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания ПЧ (-3 дБ )

10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц

Полоса пропускания ЭМИ фильтров (-6 дБ )

200 Гц, 9 кГц, 120 кГц, 1 МГц

Избирательность фильтров по уровням

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

10 Гц...3 МГц

АМПЛИТУДА

Диапазон измерения уровня

Уровень собственных шумов...+20 дБм

Предусилитель (9 кГц...макс.частота прибора)

20 дБ

Максимальный уровень на входе

50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность

Средний уровень шумов (типично)
нормировано к 1 Гц

без предусилителя:
1 МГц…1 ГГц: <-140 >
1 ГГц…1,6 ГГц: <-138 >
с предусилителем:
1 МГц…1 ГГц: <-160 >
1 ГГц…1,6 ГГц: <-158 >

АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,)

без предусилителя ±0.4 дБ (тип), ±0.8 дБ
с предусилителем ±0.5 дБ (тип), ±0.9 дБ

Аттенюатор
(20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~40 дБ)

Предел ослабления: 0…40 дБ, с шагом 3 дБ

Погрешность переключения: ±0,5 дБ

Абсолютная амплитудная погрешность
(20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ)

без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ
с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ

Опорный уровень

Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.)

-65 дБн

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц)

TOI: +10 дБм

Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С)

<-85 >

Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20 °С...30 °С)

<-60 >

Логарифмическая шкала

1 дБ...255 дБ

Линейная шкала

0 до опорного уровня

Количество графиков

5

Тип детектора

Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт

РАЗВЕРТКА

Диапазон

10 мс...3000 с (нулевой обзор)
10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 1,6 ГГц)

ДЕМОДУЛЯЦИЯ

Аудио демодулятор

Частотный диапазон: 100 кГц...1,6 ГГц
Тип модуляции АМ/ЧМ

Измерения АМ модуляции

Частотный диапазон 100 кГц...1,6 ГГц

Диапазон модуляции 20 Гц ...100 кГц

Глубина модуляции 5%...95%

Измерения ЧМ модуляции

Частотный диапазон 100 кГц...1,6 ГГц

Диапазон модуляции 20 Гц ...100 кГц

Девиация частоты 20 Гц...200 кГц

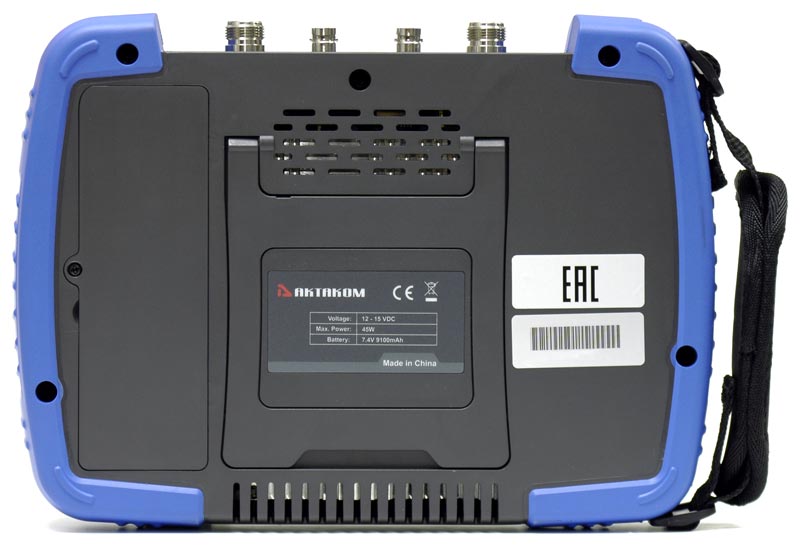

ВХОДЫ / ВЫХОДЫ

ВЧ вход

Импеданс 50 Ом
Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц

Импеданс 50 Ом
Соединитель типа BNC female
Амплитуда 0 дБм... +10 дБм

Выход трекинг-генератора

Импеданс 50 Ом
Соединитель типа N (female)

Вход внешнего запуска

Соединитель типа BNC female
TTL уроень

Интерфейсы

USB Host
USB Device (Micro USB)
LAN (10/100 Base, RJ-45)
выход на наушник

ЗАПУСК

Источник запуска

свободный, видео, внешний

Режим

непрерывный, однократный

ОБЩИЕ ДАННЫЕ

Дисплей

Сенсорный цветной TFT ЖК, размер 8" (1024х768)

Напряжение питания

сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы)

Габаритные размеры

265 х 190 х 58 мм

Масса

2,5 кг

Рабочая температура

0 °C...40 °C
