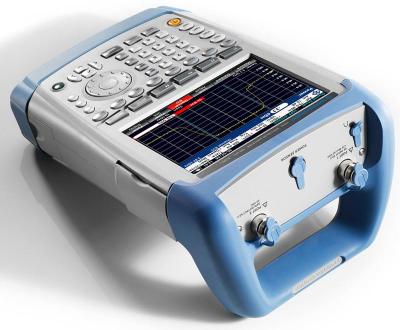

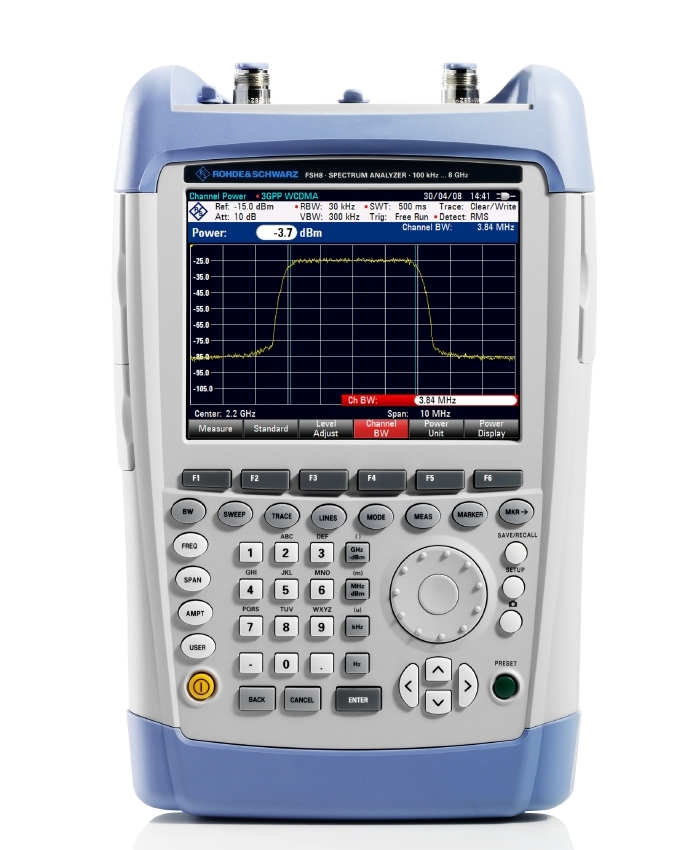

Портативный анализатор спектра R&S®FSH4/8/13/20
Универсальные приборы для мобильного применения

R&S®FSH – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пусконаладочные работы или регламентные работы по техническому обслуживанию. Модельный ряд прибор: FSH4 до 3.6 ГГц, FSH8 до 8.0 ГГц, FSH13 до 13.6 ГГц, FSH20 до 20.0 ГГц.

Диапазон частот от 9 кГц до 3.6/8 ГГц и 13.6/20 ГГц
Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с предусилителем)
Малая погрешность измерения (менее 1 дБ)
Полосы разрешения от 1 Гц до 3 МГц. Максимальная полоса демодуляции до 20 МГц (при анализе сигналов LTE)
Измерительные функции для всех основных задач по вводу и обслуживанию передающих систем
ПО R&S®FSH4View для простого документирования результатов измерении
Внутренний следящий генератор и КСВН-мост со встроенным инжектором питания исследуемого устройства по коаксиальной линии
Двухпортовый анализатор цепеи
Легкозаменяемая литиево-ионная батарея на 4.5 часа работы
Сохранение результатов измерений на SD-карте
Сетевой интерфейс и интерфейс USB для дистанционного управления и переноса измеренных данных
Прочный брызгозащищенный корпус для работы в полевых условиях
Простота работы с прибором за счет его легкости (3 кг с батареей) и доступности функциональных клавиш
ПО R&S®FSH WIZARD функция автоматических измерений, для настройки оптимальных параметров и повышения точности измерений.

Особенности

Монтаж и техническое обслуживание передающих (базовых) станций
Измерение мощности импульсных сигналов
Измерение мощности в канале
Анализ передаваемых 3GPP WCDMA сигналов
Измерение расстояния до места повреждения
Двухпортовый векторный анализ цепей
Скалярный анализ цепей

Однопортовое измерение потерь в кабеле

Функция векторного вольтметра

Измерение мощности в диапазоне до 18 ГГц
Направленное измерение мощности в диапазоне до 4 ГГц

Измерение параметров электромагнитного поля

Измерение напряженности поля с помощью направленной антенны
Измерение напряженности поля с помощью ненаправленной антенны

Диагностика при разработке и обслуживании

Общий спектральный анализ
Обнаружение проблем ЭМС

Документирование и дистанционное управление

ПО R&S®FSH4View для документирования результатов измерений
Дистанционное управление по локальной сети или через интерфейс USB

Удобство в работе

Быстрый выбор функций с помощью клавиш и поворотной ручки
Оптимальное считывание результатов измерений в любом положении
Установка частоты с помощью таблиц каналов
Легкодоступные, хорошо защищенные разъемы
