Параметры

АКИП-4213

АКИП-4213/1 с опцией AMK

АКИП-4213/2 с опцией AMK

Частота

Частотный диапазон

9 кГц … 3,2 ГГц

9 кГц … 5 ГГц

9 кГц … 7,5 ГГц

Разрешение

1 Гц

Погрешность источника опорной частоты

±5·10¯⁶

Температурная нестабильность частоты

±1·10¯⁶

Полоса обзора

0; 100 Гц … до максимальной частоты в зависимости от модели

Плотность фазовых шумов

-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц  -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц

Скорость развертки

1 мс … 7500 с

Полоса пропускания

Полоса пропускания ПЧ

1 Гц … 3 МГц (шаг 1-3-10)

Погрешность полос пропускания фильтров ПЧ (Гц

±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц  ±0,05·FПЧ - для FПЧ > 300 Гц

Коэффициент прямоугольности фильтров ПЧ

4,8 по уровням -60 дБ и -3 дБ

Полоса пропускания видео

1 Гц…10 МГц (шаг 1-3-10)

Амплитуда

Диапазон измерений

От среднего уровня собственных шумов до +10 дБм в полосе  от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен

Аттенюатор

0 … 50 дБ ( шаг 1 дБ)

Предусилитель

20 дБ

Максимальный входной уровень

± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм,

Опорный уровень

-100 дБм…+30 дБм (шаг 1 дБ)

Средний уровень собственного шума (DANL)

С выключенным предусилителем

С включенным предусилителем

100 кГц…1 МГц

-105 дБм

-133 дБм

1 МГц…10 МГц

-122 дБм

-151 дБм

10 МГц…200 МГц

-142 дБм

-161 дБм

200 МГц…1,5 ГГц

-142 дБм

-155 дБм

1,5 МГц…3,2 ГГц

-140 дБм

-159 дБм

3,2 МГц…5,0 ГГц

-137 дБм

-157 дБм

5,0 МГц…6,5 ГГц

-136 дБм

-157 дБм

6,5 МГц…7,5 ГГц

-134 дБм

-155 дБм

Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц

С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм)

Пределы допускаемой абсолютной погрешности измерений уровня в режиме реального времени (RTSA)

С выключенным предусилителем: ± 1,0 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)

КСВ

≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ)

Гармонические искажения второго порядка

- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Интермодуляционные искажения третьего порядка

+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Трекинг генератор

Диапазон частот

100 кГц…3,2 ГГц

100 кГц…5 ГГц

100 кГц…7,5 ГГц

Выходной уровень

-40 дБм…0 дБм (разреш 1 дБ)

Погрешность установки уровня мощности

± 1 дБ (на частоте 50 МГц)

Неравномерность АЧХ

± 3 дБ

Векторный анализатор

Виды измерений

S11, S21

Диапазон частот

100 кГц…3,2 ГГц

100 кГц…5,0 ГГц

100 кГц…7,0 ГГц

Полоса фильтра ПЧ (IFBW)

10 кГц

Динамический диапазон

S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц

S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц

S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц

Уровень шума

0,1 дБ, RBW 10 кГц

Выходная мощность

-5 дБм

Формат отображения

Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза

Количество точек данных

101…751

Режим работы в реальном времени

Полоса

25 МГц (Опция 40 МГц)

Полоса обзора

от 5 кГц

Режимы отображения

Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр

Количество точек данных

800

Число маркеров

8

Окна

Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное

ЭМС (Опция)

Полоса пропускания ПЧ

200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)

Детектор

Пиковый, Усреднение, Квазипиковый RMS

Рефлектометр (Опция)

Виды измерений

Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)

Расширенные измерительные функции

Виды измерений

Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот

Анализ цифровых модуляций (Опция)

Виды модуляций

ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK;  PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256

Длинна

16…4096

Колличество символов

4, 6, 8, 10, 12, 14, 16

Скорость

1 квыб … 2.5 Mвыборок

Входы

ВЧ вход

Соединитель N-типа; 50 Ом

Трекинг генератор

Соединитель N-типа; 50 Ом

Выход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм

Вход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм

Внешняя синхронизация

Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)

ДУ

LAN, USB (2 шт), GPIB (опция)

Общие данные

Память

Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ

Дисплей

25,6 см, ЖК, разрешение 1024х600

Потребляемая мощность

30 Вт

Условия эксплуатации

0…+50 °С

Габаритные размеры

393 х 207 х 116,5 мм (Ш × В × Г)

Вес

≤ 4,7 кг (включая трекинг генератор)

Питание

100…240 В (автовыбор), 45…440 Гц

№

Наименование

Количество

1

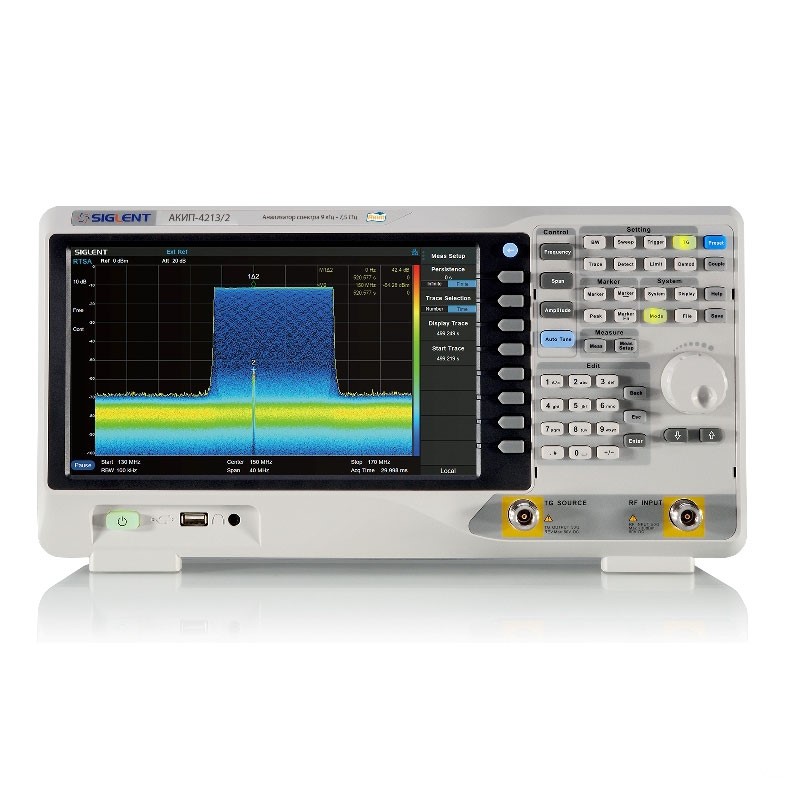

Анализатор спектра АКИП-4213

1

2

Шнур питания

1

3

Кабель USB

1

4

CD с ПО

1
