Диапазон измеряемых частот

0,001 Гц – 3 ГГц

входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы;

вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы

Диапазон измеряемых периодов

5 нс – 10,000 с

Диапазон измерения временных интервалов

10 нс – 10,000 с

(вход А = старт; вход В = стоп)

Длительность импульсов

> 5 нс

Входное сопротивление

входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ

вход С: 50 Ом

Чувствительность

входы А,В:

U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц;

(U пик = 80 мВ для сигналов импульсной формы)

U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц;

U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;

вход С:

U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;

U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц

Максимальное входное напряжение

входы А,В:

при 50 Ом: U скз = 5 В

при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц;

вход С:

U пост + пик = 5 В

Относительная погрешность измерения частоты сигналов, не более

Определяется по формуле: df=±(d0+t p/t сч + d зап)

где d зап=Uвх.шум/Uпик-пик/t

где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

d зап – относительная погрешность, обусловленная системой запуска;

t сч – установленное время счета прибора, с;

tр = 1,25 ×10 -8 – разрешающая способность измерения, с;

Uвх.шум – входной шум прибора, не более 100 мкВ;

Uпик-пик – пиковая амплитуда сигнала в точке запуска;

t- время нарастания сигнала в точке запуска, с

Относительная погрешность измерения периода сигналов, не более

Определяется по формуле: ±(d0 + t p/t сч + d зап)

Относительная погрешность измерения временных интервалов, не более

±(d0 + (t p+t сист)/Δτ  + d зап)

где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

τр= 10 нс (0,1 пс – 10 нс – в режиме "усреднения") – разрешающая способность измерения;

τсист = 4 нс – систематическая погрешность;

d зап – относительная погрешность, обусловленная системой запуска;

Δτ – значение измеряемого временного интервала, с

Параметры опорного кварцевого генератора

- номинальная частота: 10 МГц;

- температурная стабильность:

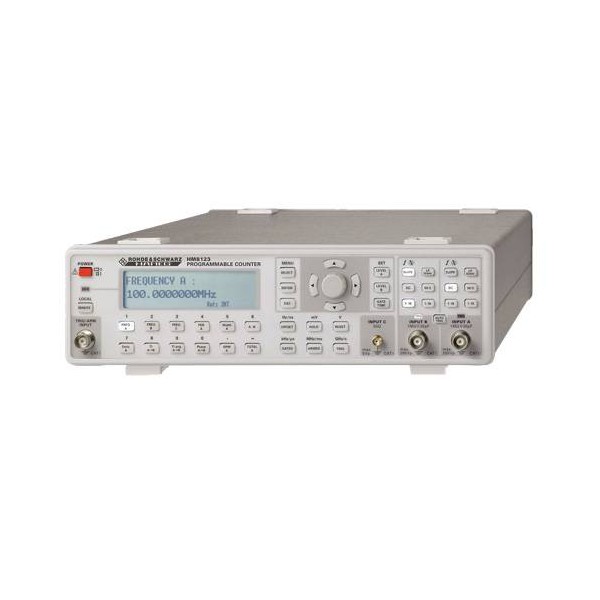

для HM8123 (TCXO) ± 0,5 × 10-6

для HM8123-X (OCXO) ± 1,0 × 10-8

- старение:

для HM8123 (TCXO) <0,05 >

для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день

Питание прибора

Напряжение питания поддерживает автоматически

от 105 до 253 В;

частота сети (55 ± 5) Гц;

потребляемая мощность 20 ВА, не более

Габаритные размеры (длина, ширина, высота)

365 × 285 × 75 мм

Масса

4,0 кг

Рабочие условия применения

- температура окружающей среды

От плюс 5 до плюс 40 °С;

- влажность

от 5 до 80 %;

- атмосферное давление

от 60 до 106 кПа

Нормальные условия применения

- температура окружающей среды

От плюс 15 до плюс 25 °С;

- влажность

от 40 до 80 %;

- атмосферное давление

от 84 до 106 кПа
