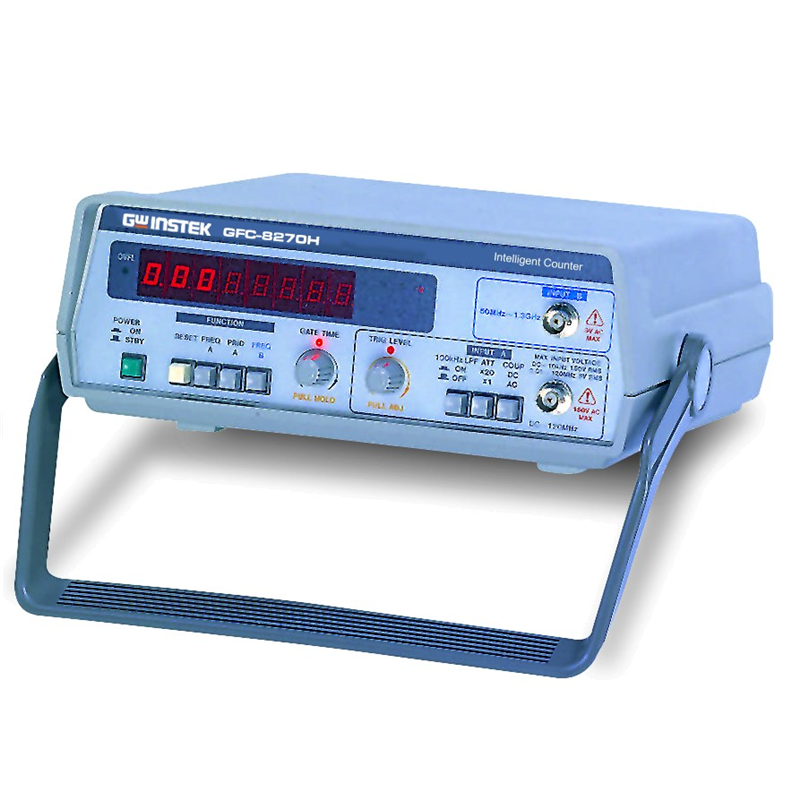

Частотомер GFC-8270H
/images/all/3/13196/big/img_5.png
jijijij
|
ЦЕНА: от 35 154 руб.
|
Модификации:
|
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Частотомер GFC-8270H обладает следующими отличительными особенностями:
- регулировка уровня запуска;
- удержание показаний;
- два измерительных канала;
- 8-разрядный цифровой дисплей;
- индикация переполнения;
- встроенный ФНЧ для точности измерений в НЧ-области;
- экранировка сетевого фильтра;
- простота, компактность, надежность.
Технические характеристики частотомера GFC-8270H
Параметр |
Значение |
КАНАЛ A |
Частота |
Частотный диапазон |
0,01Гц…120МГц (связь по постоянному току)3 |
0Гц…120МГц (связь по переменному току) |
Погрешность измерения |
+(10-6 + 1 ед.) |
Разрешение |
1мкГц на пределе 10Гц |
0,1Гц на пределе 100МГц |
Период |
Временной диапазон |
8нс…100с (связь по постоянному току) |
8нс…30с (связь по переменному току) |
Погрешность измерения |
± разрешение ± погрешность опорного генератора |
Разрешение |
10-7с на пределе 1 Гц |
10-15с на пределе 100 МГц |
Измерительный вход |
Чувствительность |
50 мВср.кв.(DC – 10 кГц) |
25 мВср.кв.(10 кГц– 80 МГц) |
35 мВср.кв.(>80 МГц) |
Входной аттенюатор |
20 дБ |
Макс. входной уровень |
Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц) |
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц) |
Уровень запуска |
±2,5В постоянное напряжение (ручная регулировка) |
Входной импеданс |
1МОм/40пФ |
Подключение |
переменный/постоянный ток (переключение) |
Входной фильтр |
ФНЧ-100КГц (-3дБ) |
КАНАЛ Б |
Частота |
Частотный диапазон |
50 МГц…2,7 ГГц |
Погрешность измерения |
± разрешение ± погрешность опорного генератора |
Разрешение |
1 Гц на пределе 100 МГц |
10 Гц на пределе 1000 МГц |
Измерительный вход |
Чувствительность |
25 мВср.кв. (50 – 80 МГц) |
15 мВср.кв.(80 МГц – 1 ГГц) |
25 мВср.кв. (1 – 2 ГГц) |
50 мВср.кв. (> 2 ГГц) |
Макс. входной уровень |
3 Вср.кв. синусоидальный сигнал |
Входной импеданс |
50 Ом |
|
|
Опорный генератор |
Опорная частота |
10МГц |
Стабильность генератора |
±10-6 за 30 суток |
±5х10-6 при 25° С + 5° С |
±5х10-9 при 10%- напряжения питания |
Общие данные |
Время счета |
10мс…10с (регулируется) |
Индикатор |
8-ми разрядный СДИ с индикатором переполнения |
Формат индикации |
7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс) |
Напряжение питания |
100В/120В/220В/240В+10%, 50/60Гц |
Габаритные размеры |
230х95х280 мм. |
Вес |
2,2 кг |
Комплект поставки прибора:
частотомер GFC-8270H |
1 шт. |
шнур питания |
1 шт. |
провод измерительный GTL-110 |
1 шт. |
провод измерительный GTL-101 |
1 шт. |
