| ЦЕНА: 828 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: Ч3-86А
|

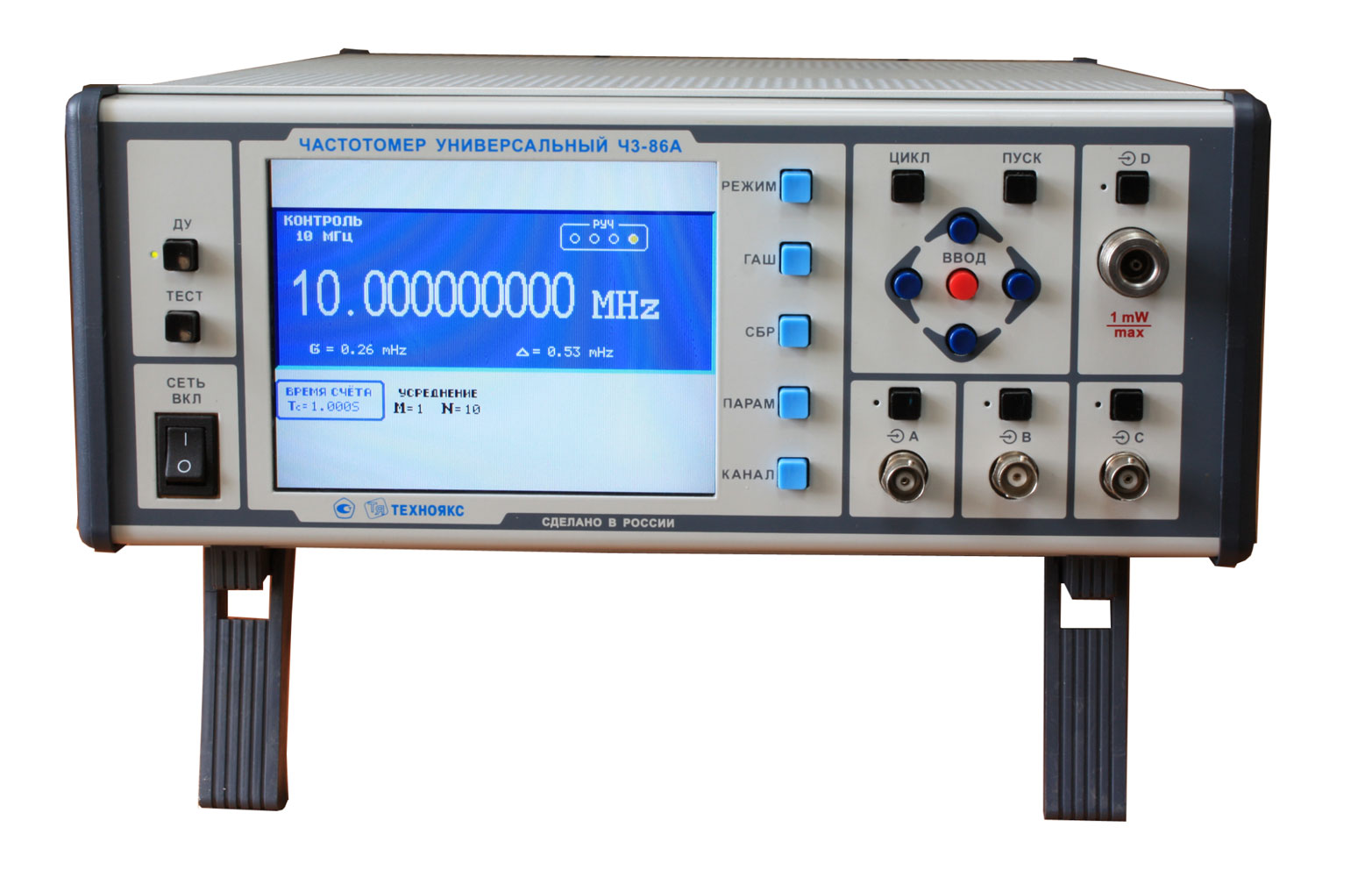

Назначение частотомера Ч3-86А
Частотомер Ч3-86А — надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем. В приборе Ч3-86А удачно совмещены простота конструкции, современный дизайн, удобство и четкость управления и получения информации об измеряемой физической величине.
Применение частотомера Ч3-86А
Частотомер Ч3-86А измеряет
частоту и период непрерывных синусоидальных и видеоимпульсных сигналов,
длительность импульса,
длительность фронта, спада импульса,
длительность временных интервалов,
отношения частот двух сигналов,
число событий на установленном интервале времени,
частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне СВЧ (Ч3-86А),
разности фаз между двумя синхронными синусоидальными сигналами (Ч3-86А).
Особенности частотомера Ч3-86А
широкий диапазон частот
высокая разрешающая способность
автоматизация процесса измерения
автоматическая и ручная установка уровня запуска
статистическая обработка результатов измерений
совместимость с КОП (Ч3-86)
совместимость с последовательным интерфейсом RS-232 и интерфейсом USB (Ч3-86А)
жесткие условия эксплуатации
Технические характеристики частотомера Ч3-86А
|
Параметр |
Значение |
||
|
Диапазон измерения |
Частоты синусоидальных и видеоимпульсных сигналов |
Вход А |
0.005 Гц…100 МГц |
|
Вход В |
0.01 Гц…100 МГц |
||
|
Периода синусоидальных и видеоимпульсных сигналов |
Вход А |
0.005 Гц…100 МГц |
|
|
Частоты непрерывных синусоидальных колебаний |
Вход С |
0.1 … 1 ГГц |
|
|
Вход D |
0.6 …17.85 ГГц |
||
|
Длительности импульса |
10 нс … 1000 с |
||
|
Длительности фронта, спада импульсов |
5 нс … 100 мкс |
||
|
Интервалов времени между произвольными фронтами импульсов |
–103 … 103 с |
||
|
Отношения частот двух сигналов |
до 1 ГГц |
||
|
Среднего значения несущей частоты импульсно модулированного сигнала |
Диапазон |
0.6 … 17.85 ГГц |
|
|
Частота следования радиоимпульсов при скважности 2…103 |
100 Гц … 500 кГц |
||
|
Минимальная длительность радиоимпульса |
1 мкс |
||
|
Разрешающая способность измерения частоты |
1×10–10 с/tсч |
||
|
Уровни входных сигналов |
Для синусоидальных сигналов (входы А и В) |
30 мВ … 1 В |
|
|
Для видеоимпульсных сигналов (входы А и В) |
При измерении частоты (периода) и длительности импульсов |
100 мВ … 2.5 В |
|
|
При измерении длительности фронта и спада импульсов |
1 … 2.5 В |
||
|
Вход С |
30 мВ … 1 В |
||
|
Вход D |
30 мкВт … 5 мВт |
||
|
Измерения разности фаз двух синхронных синусоидальных сигналов |
Диапазон измерения |
–180° … 180° |
|
|
Погрешность измерения |
При частоте 1 кГц…1 МГц |
±0.36° |
|
|
При частоте выше 1 МГц |
±3.6° |
||
|
Входное сопротивление |
Входы А и В |
50 ± 2.5 Ом; |
|
|
1 ± 0.1 МОм || 100 пФ |
|||
|
Входы С и D |
50 ± 2.5 Ом |
||
|
Частота сигналов встроенного кварцевого генератора |
10 МГц |
||
|
Относительная погрешность по частоте встроенного кварцевого генератора |
не более 2×10–7 за 12 месяцев |
||
|
Диапазон рабочих температур |
–10 … +50 °С |
||
|
Питание от сети переменного тока |
220 ± 22 В / 50 ± 1 Гц |
||
|
Потребляемая мощность |
не более 50 В·А |
||
|
Габариты |
307×120×436.5 мм |
||
|
Масса |
7.5 кг |
||
Комплект поставки Ч3-86А
|
Наименование |
Количество |
|
Частотомер Ч3-86А |
1 |
|
