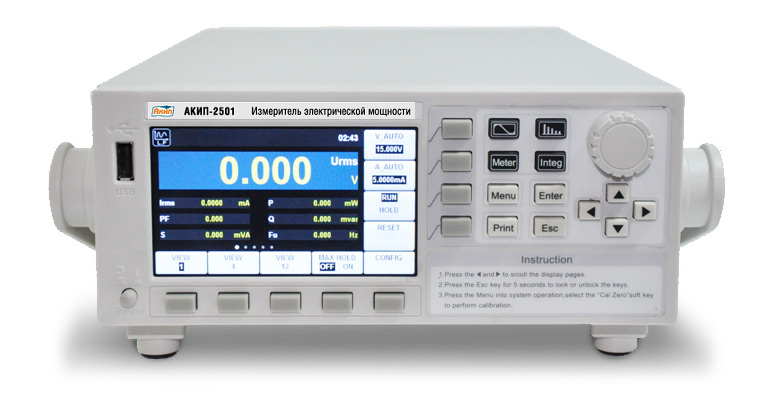

Измеритель мощности АКИП-2501
|
|
-
Измеритель мощности АКИП-2501
/images/all/3/15791/big/img_5.jpg
jijijij
|
Артикул: АКИП-2501
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Краткие характеристики АКИП-2501:
-
Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз)
-
Базовая погрешность 0,1 %
-
Измерение активной (P), реактивной (Q) и полной (S) мощности
-
Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей)
-
Удержание показаний, min/max измерения
-
Цветной TFT-дисплей высокого разрешения
-
Сохранение данных и скриншотов на USB-flash
-
Интерфейс: USB, GPIB, LAN, RS-232
Технические характеристики АКИП-2501:
|
Параметр
|
Значение
|
|
НАПРЯЖЕНИЕ
|
|
Предел измерения
|
15/ 30/ 60/ 150/ 300/ 600 В,
автоматич. или ручной выбор
|
|
Входной импеданс
|
2 МОм (13 пФ)
|
|
Макс. вх. напряжение
|
1500Впик., 1000 Вср.кв
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц
|
|
ТОК
|
|
Предел измерения
|
5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор
|
|
Входной импеданс
|
505 мОм (0,1 мкГн) в диапазоне 5…200 мА;
5 мОм (0,1 мкГн) в диапазоне 0,5…20 А
|
|
Макс. вх. ток
|
30Апик./ 20Аср.кв. в диапазоне 5…200 мА;
100Апик./ 30Аср.кв. в диапазоне 0,5…20 А
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц
|
|
АКТИВНАЯ МОЩНОСТЬ
|
|
Диапазон
|
0…12 кВт
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц
|
|
КОЭФ. МОЩНОСТИ
|
|
Диапазон
|
0,001 – 1,000
|
|
Алгоритм вычисления
|
Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)
|
|
ЧАСТОТА
|
|
Диапазон
|
0,5 Гц…100 кГц
|
|
Погрешность измерения (23°С ± 5°С)
|
±0,06% х Fизм.
|
|
ОБЩИЕ ДАННЫЕ
|
|
Дисплей
|
9 см цветной ЖК-дисплей (TFT, 480 х 272)
|
|
Интерфейс
|
USB, GPIB, LAN, RS-232
|
|
Потребляемая мощность
|
50 ВА
|
|
Рабочая температура
|
5…40 С° (относ. влажность 20…80%)
|
|
Напряжение питания
|
110…240 В, 50/60Гц
|
|
Габаритные размеры
|
251х91х291мм (1/2*2U)
|
|
Масса
|
5 кг
|
Комплектация:
|
Измеритель мощности АКИП-2501
|
1 шт.
|
|
Шнур питания
|
1 шт.
|
|
Кабель USB
|
1 шт.
|
|
Инструкция по эксплуатации на CD
|
1 шт.
|
