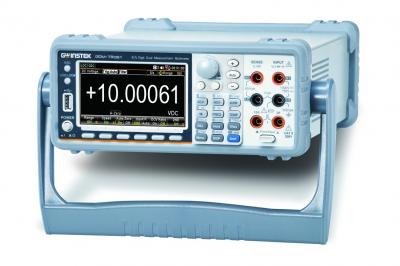

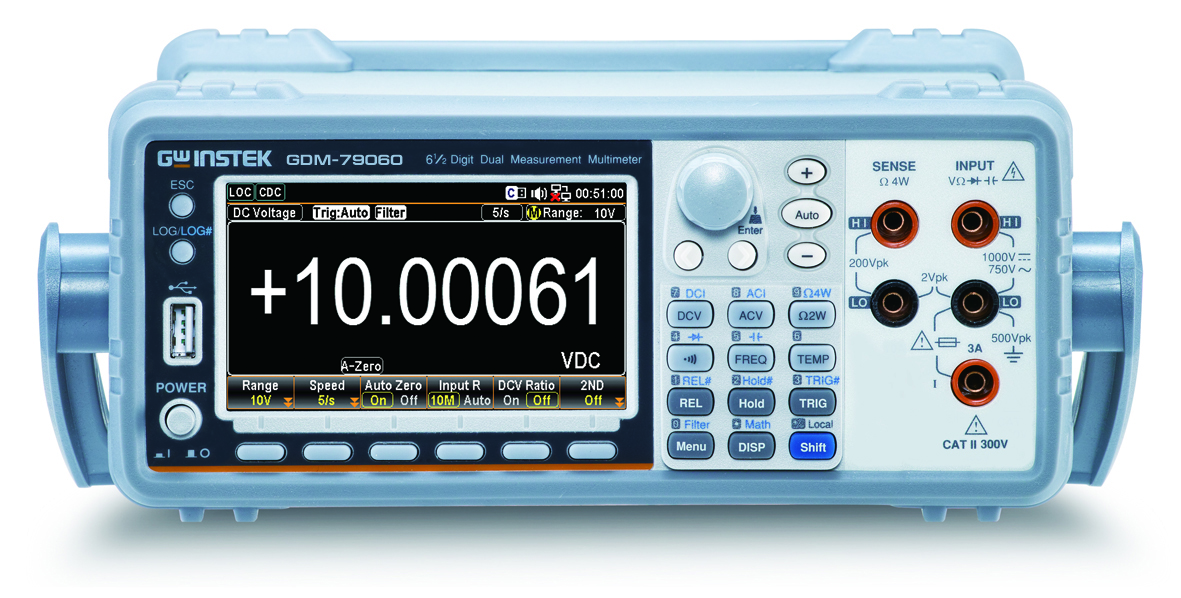

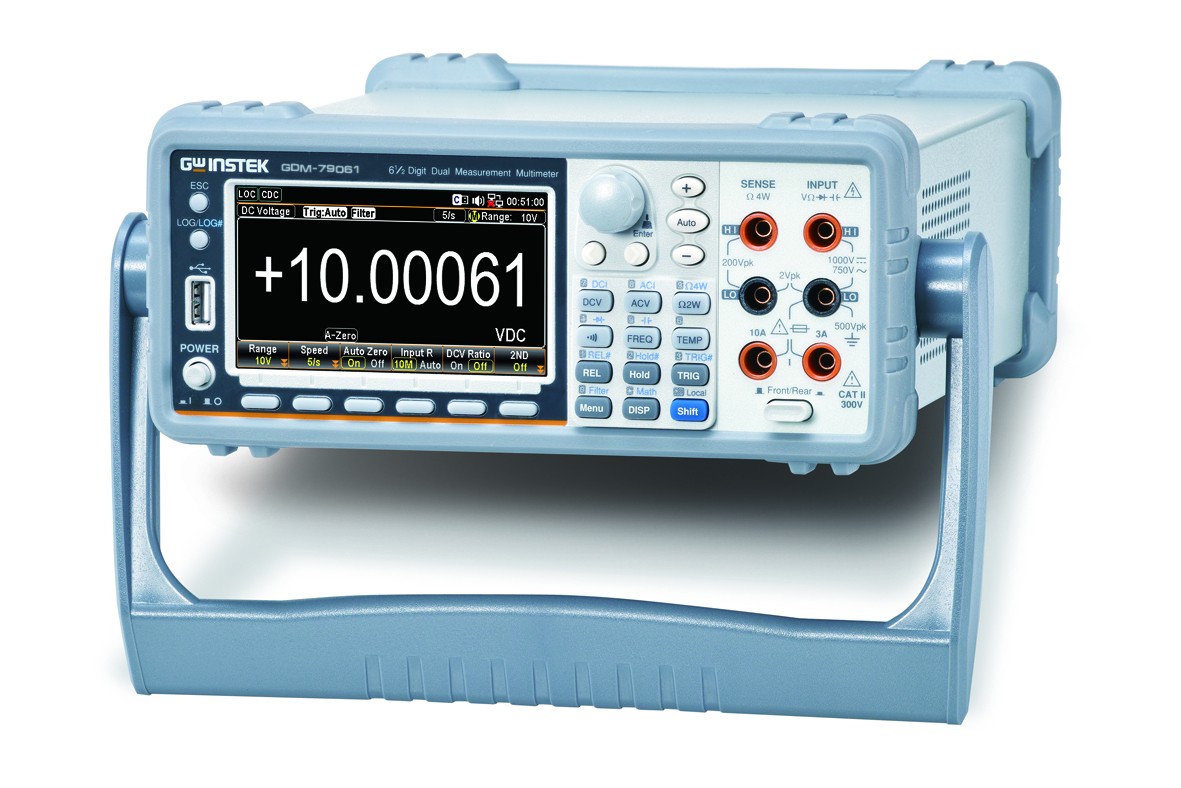

Артикул: GDM-79060
|
Особенности вольтметра GDM-79060:
• 6½ разряда разрядов, динамический диапазон 1.200.000
• Макс. Uвх 1000 В (DVC), макс. входной ток 3 А
• Максимальное разрешение 0,1 мкВ/ 100 пА/ 100 мкОм/ 0,001°С
• Измерение с учетом формы сигнала и искажений (True RMS)
• Базовая погрешность: ±0,007%
• Одновременное измерение различных параметров (U/I, R/I и др.)
• 12 измерительных функций, 10 операторов математики и статистической обработки результатов
• Измерение температуры: -200°С …+ 1870°С (терморезистор, термопара, термистор)
• Высокая скорость измерений и передачи данных: 1K, программирование (ст. команды SCPI)
• Измерение переменного сигнала со смещением (AC+DC)
• 2-х и 4-х проводная схема измерения сопротивления
• Внутренняя память: 10K
• Цветной графический дисплей (диаг.11 см) с отображением аналоговой шкалы, гистограмм, трендов
• Автоматический и ручной выбор предела
• Интерфейсы USB, RS-232. LAN GPIB (опция), цифровой I/O
Технические характеристики вольтметра GDM-79060:
|
Параметр |
GDM-79060 |
GDM-79061 |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ DCV
|
||
|
Пределы измерений |
100 мВ / 1 / 10 / 100 / 1000 В |
|
|
Разрешение |
0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ |
|
|
Погрешность измерения |
± (0,007 %) базов. |
± (0,0035 %) базов. |
|
Входной импеданс |
10 МОм |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) ACV
|
||
|
Пределы измерений |
100 мВ / 1 … 750 В |
|
|
Разрешение |
0,1 / 1 мкВ / 1 / 0,1 / 1 мВ |
|
|
Частотный диапазон |
3 Гц…300 кГц |
|
|
Погрешность измерения |
± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В ± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот |
|
|
Входной импеданс |
10 МОм / 100 пФ |
|
|
ПОСТОЯННЫЙ ТОК DC
|
||
|
Пределы измерений |
100 мкА/ 1 /10 / 100 мА/ 1 / 3 А |
100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
|
Разрешение |
100 пА / 1 /10 / 100 нА / 1 / 10 мкА |
|
|
Погрешность измерения |
± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА ± (0,18 % изм. + 0,02 % диапазона) – 0…10 А |
|
|
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) ACA
|
||
|
Пределы измерений |
100 мкА/ 1 мА / 100 мА /1 А/ 3 А |
100 мкА/ 1 /10 / 100 мА/ 1 / 10 А |
|
Разрешение |
100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА |
|
|
Частотный диапазон |
3 Гц…10 кГц |
|
|
Погрешность измерения |
± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А ± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А |
|
|
СОПРОТИВЛЕНИЕ (4-Х ПР/ 2-Х ПР)
|
||
|
Пределы измерений |
100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
|
|
Разрешение |
0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм |
|
|
Погрешность измерения |
± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм ± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах |
|
|
ПРОЗВОН ЦЕПИ
|
||
|
Порог срабатывания |
Плавно регулируется в диапазоне 1 кОм |
|
|
Погрешность измерения |
± (0,003 %изм. + 0,03 %диапазона) |
|
|
ЧАСТОТА
|
||
|
Диапазон частот |
3 Гц…1 МГц |
|
|
Диапазон входных напряжений |
100 мВ - 750 В |
|
|
Погрешность измерения |
± 0,006 %изм. в диапазоне 40 Гц…1 МГц ± 0,03 - 0,1 %изм. в остальном диапазоне частот |
|
|
ТЕМПЕРАТУРА
|
||
|
Предел измерений |
-200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара) |
|
|
Разрешение |
0,001°С |
|
|
Термопары |
поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект) |
|
|
ЁМКОСТЬ
|
||
|
Пределы измерений |
1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ |
|
|
Разрешение |
0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ / |
|
|
Погрешность измерения |
± (2,00 % изм. + 0,40 % диапазона) |
|
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА
|
||
|
Тестовое напряжение |
≤ 5 В |
|
|
Погрешность измерения |
± (0,003 %изм. + 0,03 %диапазона) |
|
|
ДИСПЛЕЙ |
||
|
Индикатор |
ЖКИ, графическая цветная матрица (диагональ 11см) |
|
|
Формат |
максимально 6½ разрядов |
|
|
Статистика |
Построение гистограмм, линейная шкала, тренды. |
|
|
Скорость измерений |
S (медленно)/ 5…100 изм/с (6 ½ разрядов) M (средне)/ 400…2400 изм/с (5 ½ разрядов) F (быстро)/ 4800…10000 изм/с (4 ½ разрядов) (79061) |
|
|
ОБЩИЕ ДАННЫЕ
|
||
|
Напряжение питания |
100 / 120 / 220 / 240 В ( 10 %), 45 - 66 Гц или 360 – 440 Гц |
|
|
Внутренняя память |
10 K |
100 K |
|
Интерфейс |
USB, RS-232, LAN, дополнительный разъем «ввод/вывод» (D I/O) GPIB (опция) |
|
|
Входные гнезда |
- |
Дублирование измерительных входов на задней панели |
|
Габаритные размеры |
220 х 88 х 301 мм |
|
|
Масса |
3,3 кг |
3,53 кг |
Комплект поставки GDM-79060:
|
№ |
Наименование |
Количество |
|
1 |
Вольтметр GDM-79060 |
1 |
|
2 |
Измерительный провода GTL-117 |
1 |
|
3 |
Шнур питания |
1 |
|
4 |
Кабель USB GTL-247 |
1 |
|
5 |
Программное обеспечение DMM Viewer+ WEB Control (CD-диск по запросу) |
1 |
|
6 |
Руководство по эксплуатации |
1 |
|
