Артикул: 6514/E
|
Назначение прибора 6514/E:
Измерение токов от оптических датчиков света, например, темновой ток
Исследование пучков
Тестирование материалов и компонентов. Материаловедение
Измерение токов утечки изоляторов, переключателей, реле и других устройств
Измерение токов смещения
Измерение высоких сопротивлений
Измерение характеристик датчиков и сенсоров
Тестирование оптоволоконных устройств
Особенности прибора 6514/E:
Разрешение дисплея: 6½ разряда
Дисплей: вакуумно-флюорисцентный
Выбор диапазонов: автоматический или ручной
Максимальное напряжение на входе 250 В пик
Аналоговый выход: 2 В на полной шкале и выход предусилителя с возможностью записи на ленточный самописец
Скорость считывания: 1200 измер./сек (во внутренний буфер), 500 измер./сек (в IEEE-488)
Память: 2500 значений
Цифровой фильтр: медианный и усредняющий (2…100 значений)

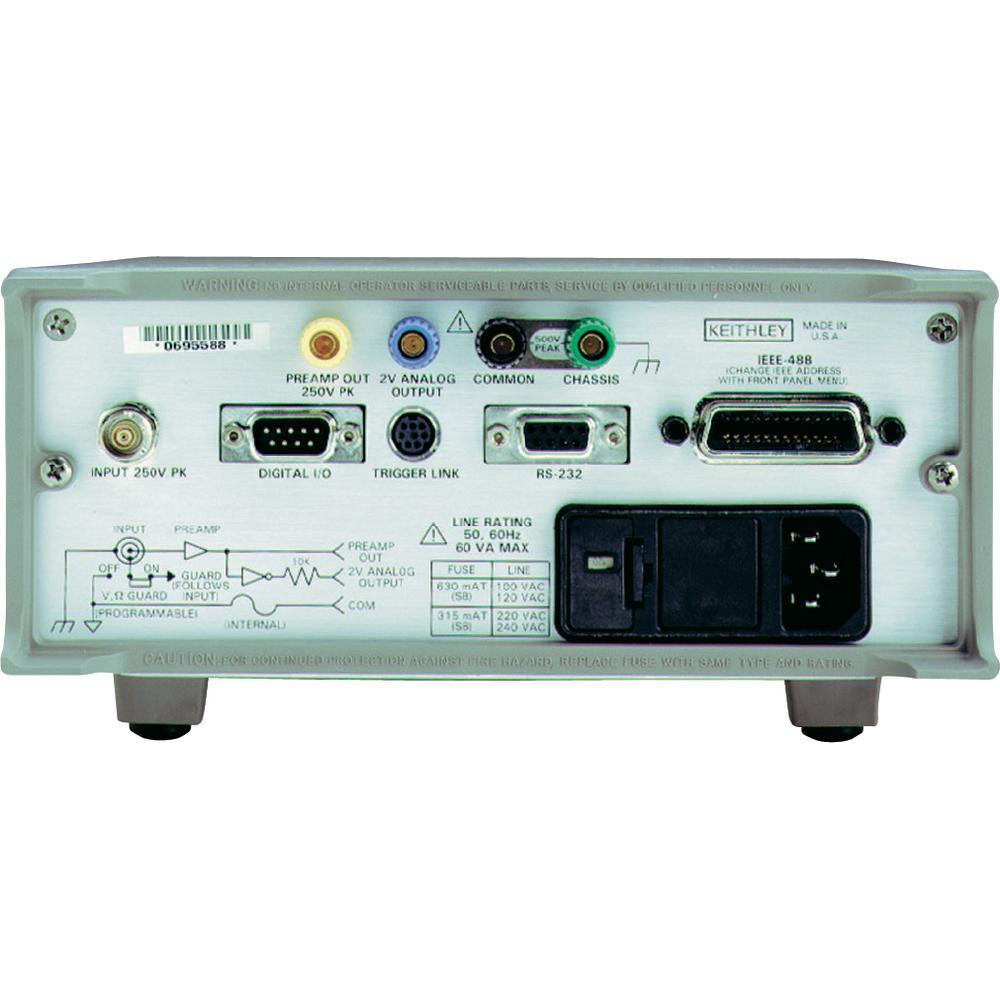

Интерфейс: RS-232, IEEE-488, Trigger Link, многопортовый интерфейс
Потребляемая мощность 60 Вт
Питание: 90-125 В/210-250 В, 50..60 Гц
Размеры 90х214х369 мм
Вес 2,8 кг
Технические характеристики прибора 6514/E:
|
Режим измерения тока |
||||
|
Диапазон |
Разрешение для 5½ дисплея |
Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) |
Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|
|
20 пА |
100 аА |
1% + 30 |
0,1% + 5 |
|
|
200 пА |
1 фА |
1% + 5 |
0,1% + 1 |
|
|
2 нА |
10 фА |
0,2% + 30 |
0,1% + 2 |
|
|
20 нА |
100 фА |
0,2% + 5 |
0,03% + 1 |
|
|
200 нА |
1 пА |
0,2% + 5 |
0,03% + 1 |
|
|
2 мкА |
10 пА |
0,1% + 10 |
0,005% + 2 |
|
|
20 мкА |
100 пА |
0,1% + 5 |
0,005% + 1 |
|
|
200 мкА |
1 нА |
0,1% + 5 |
0,005% + 1 |
|
|
2 мА |
10 нА |
0,1% + 10 |
0,008% + 2 |
|
|
20 мА |
100 нА |
0,1% + 5 |
0,008% + 1 |
|
|
Режим измерения напряжения (Входной импеданс >200 TОм) |
||||
|
Диапазон |
Разрешение для 5½ дисплея |
Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) |
Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|
|
2 В |
10 мкВ |
0,025% + 4 |
0,003% + 2 |
|
|
20 В |
100 мкВ |
0,025% + 3 |
0,002% + 1 |
|
|
200 В |
1 мВ |
0,06% + 3 |
0,002% + 1 |
|
|
Режим измерения сопротивления |
||||
|
Диапазон |
Разрешение для 5½ дисплея |
Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) |
Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
Тестовый ток |
|
2 кОм |
10 мОм |
0,2% + 10 |
0,01% + 2 |
0,9 мА |
|
20 кОм |
100 мОм |
0,15% + 3 |
0,01% + 1 |
0,9 мА |
|
200 кОм |
1 Ом |
0,25% + 3 |
0,01% + 1 |
0,9 мА |
|
2 МОм |
10 Ом |
0,25% + 4 |
0,02% + 1 |
0,9 мкА |
|
20 МОм |
100 Ом |
0,25% + 3 |
0,02% + 1 |
0,9 мкА |
|
200 МОм |
1 кОм |
0,3% + 3 |
0,02% + 1 |
0,9 мкА |
|
2 ГОм |
10 кОм |
1,5% + 4 |
0,04% + 2 |
0,9 нА |
|
20 ГОм |
100 кОм |
1,5% + 3 |
0,04% + 1 |
0,9 нА |
|
200 ГОм |
1 МОм |
1,5% + 3 |
0,04% + 1 |
0,9 нА |
|
Режим измерения заряда |
||||
|
Диапазон |
Разрешение для 5½ дисплея |
Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) |
Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|
|
20 нКл |
10 фКл |
0,4% + 50 |
0,04% + 10 |
|
|
200 нКл |
100 фКл |
0,4% + 50 |
0,04% + 10 |
|
|
2 мкКл |
1 пКл |
1% + 50 |
0,05% + 10 |
|
|
20 мкКл |
10 пКл |
1% + 50 |
0,05% + 10 |
|
|
Проверка контактов |
||||
|
Скорость |
Время измерения 60Гц (50Гц) |
Время измерения 60Гц (50Гц) |
||
|
Быстрая |
1 (1,2) мс |
5% + 10 |
||
|
Средняя |
4 (5) мс |
5% + 1 |
||
|
Медленная |
36 (42) мс |
5% + 0,3 |
||
Комплект поставки 6514/E
|
Наименование |
Количество |
|
Прибор |
1 |
|
Триаксиальный-кабель с низким уровнем шумов 2м |
1 |
|
Документация |
1 |
|
