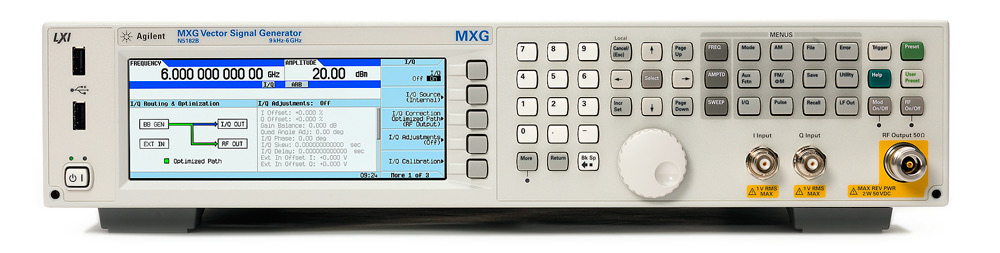

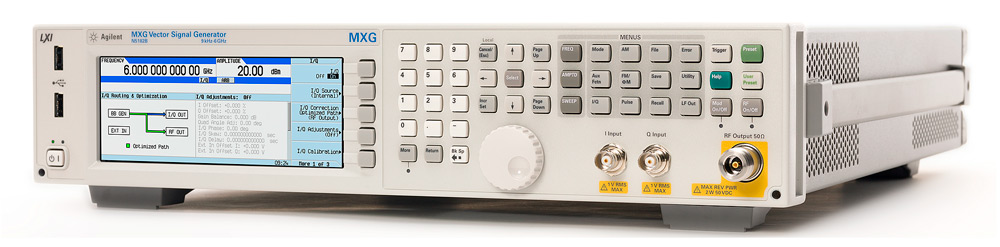

Векторные генераторы ВЧ сигналов MXG серии X имеют высокие характеристики по фазовому шуму, коэффициенту мощности в соседнем канале и канальному кодированию и обеспечивают высокую точность и производительность при тестировании различных электронных устройств и компонентов.
Генерирование широкого спектра сигналов благодаря отличным аппаратным характеристикам
Высокие показатели по фазовому шуму и негармоническим составляющим позволяют проводить тестирование чувствительности приемников радиолокационных систем, а также определение характеристик аналого-цифровых преобразователей или соотношения сигнал-шум для смесителя
Отладка усилителей мощности и определение характеристик нелинейных компонентов благодаря лучшему в отрасли значению относительной мощности в соседнем канале и уровня выходного сигнала
Тестирование широкополосных приемников и компонентов различных стандартов, например, 802.11ac WLAN, с помощью одного прибора со скорректированной полосой 160 МГц
Тестирование различных сигналов с помощью современных прикладных программ
Поддержка различных технологий сотовой и беспроводной связи, видео и систем слежения и навигации с помощью ПО Signal Studio
Моделирование реальных сигналов LTE, GNSS, DVB и др.
Расширение объема памяти для воспроизведения формы сигналов до 1 Гвыб. для функционального тестирования приемников с использованием собственных сигналов
Максимальные возможности при низкой стоимости владения
Высокое значение среднего времени безотказной работы (по данным эксплуатации генераторов MXG первого поколения)
Сокращение времени простоя и расходов на эксплуатацию благодаря концепции самостоятельного технического обслуживания и низкой стоимости ремонта
Векторные генераторы сигналов MXG могут использоваться в следующих приложениях:
Системы сотовой связи
Системы беспроводной связи
Аэрокосмическая и оборонная отрасли
Технические характеристики:
Диапазон частот: от 9 кГц до 3 ГГц
Уровень выходного сигнала: +24 дБм на частоте до 3 ГГц с использованием электронного аттенюатора
Фазовый шум: –146 дБн/Гц для сигнала 1 ГГц при отстройке 20 кГц
Мощность в соседнем канале: менее –73 дБн (для сигнала W-CDMA, 64 DPCH); модуль вектора ошибок: менее 0,4% (для сигнала 802.11ac, 160 МГц)
Многофункциональный генератор с диапазоном частот до 10 МГц; низкочастотный выход
Цифровое пошаговое свипирование и свипирование по списку
l/Q модуляция: ASK, FSK, MSK, PSK, QAM
Встроенный НЧ генератор с полосой 160 МГц (неравномерность ±0,2 дБ): сигналы произвольной формы, I/Q сигналы в реальном времени
Объем памяти: до 1 Гвыб. для воспроизведения формы сигналов, 30 Гбайт встроенной или 8 Гбайт внешней памяти для хранения сигналов
Создание сигналов произвольной формы и сигналов в реальном времени с помощью ПО Signal Creation: LTE, HSPA+, WLAN, GNSS, DVB и др.
Генерация многоканальных модулирующих сигналов, сигналов цифрового ввода/вывода, ВЧ замираний в системах MIMO с помощью генератора модулирующих сигналов и эмулятора канала N5106A PXB

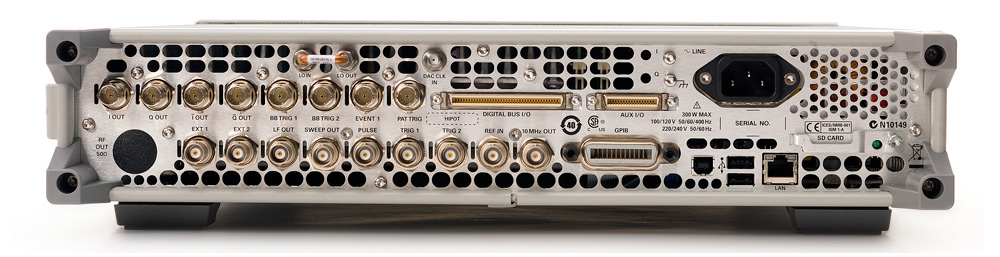

Интерфейсы 100BaseT LAN, LXI, USB 2.0 и GPIB
Поддержка команд SCPI, драйверов IVI-COM и MATLAB
Обратная совместимость со всеми генераторами сигналов Agilent серий ESG, MXG, PSG и 8648х
Совместимость с преобразователями мощности Agilent с шиной USB
