| ЦЕНА: 557 319 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WW5061-1
|

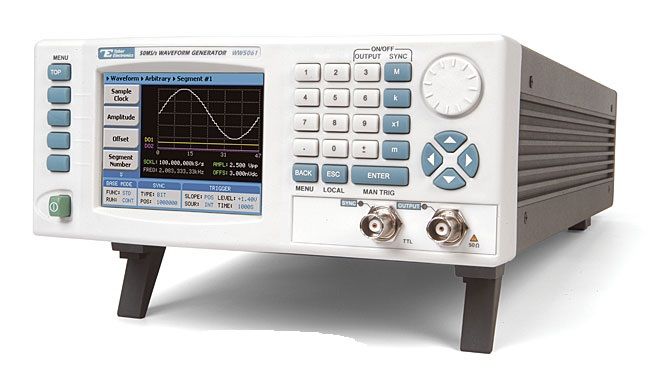

Назначение генератора сигналов произвольной формы WW5061-1:
Генератор сигналов произвольной формы WW5061-1: 1 канал; Выходной сигнал: синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, произвольная форма; Диапазон частот: синус, меандр, импульс, пила – от 100 мкГц до 25 МГц, Sin X/X, гауссовский и экспоненциальный сигналы - от 100 мкГц до 3,125 МГц, треугольник - от 100 мкГц до 7,5 МГц; Шум: полоса частот до 12,5 МГц; Погрешность установки частоты ±1*10-6; Выходной уровень от 10 мВ до 10 Впик на 50 Ом; Постоянное смещение от 0 до 4,5 В; Разрешение: по частоте - 12 разрядов, по амплитуде - 4 разряда; Виды модуляции: АМ, ЧМ, ЧМн, ИМ, ГКЧ; Выход ТТЛ с вводимой задержкой; Синхронизация: автоматическая, ручная, внешняя, мультигенераторная; Сигналы произвольной формы: ЦАП 14 бит; Дискретизация - от 100 мГц до 50 МГц, память 1 М; Цветной ЖКИ с подсветкой, 9 см, разрешение 320х240; ПО для формирования сигнала произвольной формы и управления; Интерфейсы: LAN, USB, GPIB; Масса 3 кг.
Аналог WW5061, отличие: Память 1 М.
Технические характеристики генератора сигналов произвольной формы WW5061-1:
|
Параметр |
Значения |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
|
|
Количество каналов |
1 |
|
Виды выходного сигнала |
Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение |
|
Выходной пиковый уровень на нагрузке 50 Ом |
10 мВ – 10 В |
|
Погрешность установки частоты |
±1 x 10-6 |
|
Постоянное смещение |
± 4,5 В |
|
СИНУСОИДА |
|
|
Частотный диапазон |
0,1 мГц – 25 МГц; 50 МГц (выход дискретизатора) |
|
Погрешность установки уровня на 1 кГц |
±1% |
|
Неравномерность АЧХ |
±5% до 25 МГц |
|
Коэфффициент гармоник (выходной сигнал 1 В) |
≤-50 дБн до 1МГц <-45 > <-35 > <-28 > |
|
МЕАНДР |
|
|
Диапазон частот |
0,1 мГц – 25 МГц |
|
Время нарастания/спада |
10 нс |
|
ИМПУЛЬС |
|
|
Диапазон частот |
0,1 мГц – 25 МГц |
|
Перестраиваемая длительность, фронт |
0-99,9% от периода (каждый параметр устанавливается отдельно) |
|
Задержка |
До 20 с |
|
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ |
|
|
Диапазон частот |
0,1 мГц – 3,125 МГц |
|
Полоса шумового сигнала |
12,5 МГц |
|
ПРОИЗВОЛЬНАЯ ФОРМА |
|
|
Диапазон частот |
Определяется используемой частотой дискретизации |
|
Частота дискретизации и объем памяти |
100 мГц…50 МГц: 512кб (опция 1 Мб) |
|
Разрешение по вертикали |
14 бит |
|
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ |
|
|
Количество сегментов |
До 2048 |
|
Количество повторяющихся сегментов |
До 1 миллиона |
|
Минимальная длительность сегмента |
1 мкс |
|
МОДУЛЯЦИЯ |
|
|
Виды модуляции |
АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/ логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ |
|
Несущая |
Любое колебание синус |
|
Модулирующая |
Частота: до 100 кГц. Форма: любая. |
|
ОБЩИЕ ДАННЫЕ |
|
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
212 × 88 × 415 мм |
|
Масса |
3 кг |
Комплект поставки WW5061-1
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Документация |
1 |
|
3. |
Шнур питания |
1 |
|
4. |
Программное обеспечение |
1 |
|
