| ЦЕНА: 1 271 681 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|

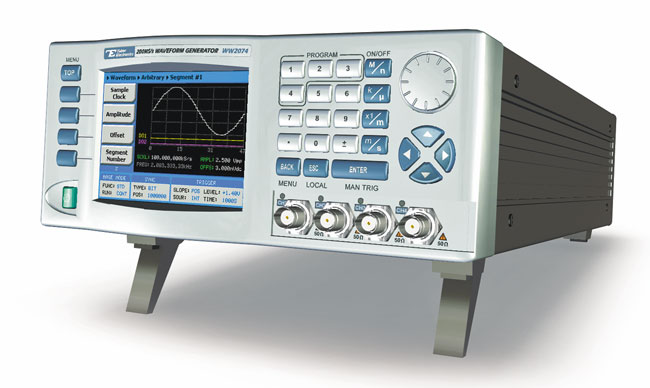

Артикул: WW1074-1
|
Краткие характеристики генератора WW1074-1:
Диапазон частот (синус, меандр): 0,1 мГц…50 МГц
4 выходных канала и 4 синхровыхода
Разрядность ЦАП 16 бит
Амлитуда 10 Впик на нагрузке 50 Ом
Частота дискретизации 100 МГц
Память 2 Мб на канал
Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности
Большой цветной ЖК-дисплей (диагональ 3.5 дюймов)
Цифровая модуляция: (n)PSK и (n)QAM
ПО ArbConnection для формирования сигнала произвольной формы
Поддержка синхронной работы нескольких генераторов
Интерфейсы ДУ: USB, LAN, GPIB
Технические характеристики генератора WW1074-1:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
Количество каналов |
4 |
|
Виды выходного сигнала |
Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение |
|
|
Выходной пиковый уровень на нагрузке 50 Ом |
10 мВ – 10 В |
|
|
Погрешность уст. частоты |
(±1x10-6 ) |
|
|
Постоянное смещение |
± 4,995 В |
|
|
СИНУСОИДА |
Частотный диапазон |
0,1 мГц – 50МГц |
|
Погрешность установки уровня на 1 кГц и смещения |
±1% |
|
|
Неравномерность АЧХ |
±1% до 1 МГц |
|
|
± 3% до 10 МГц |
||
|
±5% до 25 МГц |
||
|
±10% до 50 МГц |
||
|
Коэффициент гармоник (выходной сигнал 1 В) |
£-55 дБн до 1МГц |
|
|
<-50 > |
||
|
<-35 > |
||
|
МЕАНДР |
Диапазон частот |
0,1 мГц – 50 МГц |
|
Время нараст./спада |
6 нс |
|
|
ИМПУЛЬС |
Диапазон частот |
0,1 мГц – 50 МГц |
|
Перестраиваемая длительность, фронт, задержка |
0-99,9% от периода (каждый параметр устанавливается отдельно) |
|
|
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ |
Диапазон частот |
0,1 мГц – 12,5 МГц |
|
Полоса шумового сигнала |
50 МГц |
|
|
ПРОИЗВОЛЬНАЯ ФОРМА |
Диапазон частот |
Определяется используемой частотой дискретизации |
|
Частота дискретизации и объем памяти |
1,5 Гц…100 МГц; 2 Мб на канал |
|
|
Разрешение по вертикали |
16 бит |
|
|
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ |
Количество сегментов |
До 16000 |
|
Количество повт. сегментов |
До 1 миллиона |
|
|
Мин. длительность сегмента |
500 нс |
|
|
МОДУЛЯЦИЯ |
Виды модуляции |
PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская |
|
Несущая |
Синус |
|
|
Скорость передачи |
До 1 МГц |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры; масса |
212 x 88 x 415 мм |
|
|
Масса |
3 кг |
Комплект поставки WW1074-1
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Документация |
1 |
|
3. |
Шнур питания |
1 |
|
4. |
Программное обеспечение |
1 |
|
