ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЕ

ВЫХОДНЫЕ ПАРАМЕТРЫ

Количество каналов

1 - для WX 12 81 С , 2 – для WX 12 82 С , 4 – для WX 12 84 С

Тип разъема основного сигнала

SMA

Виды Выходного сигнала

Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение.

Частотный диапазон

10 кГц – 500 МГц – для синуса

10 кГц – 350 МГц – для импульсного сигнала и меандра

10 кГц – 125 МГц – для остальных типов сигналов

Разрешение по частоте

8 знаков

Погрешность установки частоты

(± 1*10 ^{- 6} )

Выходное сопротивление

50 Ом

Связь по выходу / тип выхода

DC / несимметричный или дифференциальный

AC / несимметричный

Диапазон амплитуд

Для DC :

50 мВ – 2 В _{пик - пик} для несимметр. выхода DC

100 мВ – 4 В _{пик - пик} для дифф. выхода DC

50 мВ – 4 В _{пик - пик} для несимметр. в ыхода HV

100 мВ – 8 В _{пик - пик} для дифф. выхода HV

Для AC:

- 20 дБм до +10 дБм для AC несимметричный

Погрешность установки амплитуды

Для DC :

± (3 % + 5 мВ)

Для AC :

± (3 % + 0, 5 дБм)

Постоянное смещение

Для DC :

От - 1,5 В до + 1,5 В

Для AC :

-

Погрешность установки постоянного смещения

Для DC :

± (5 % + 5 мВ)

Для AC :

-

Разрешение по амплитуде

4 знака

Время нарастания / спада

Для DC :

700 пс ( выход DC )

1 нс (выход HV)

Для AC :

-

Выброс

Для DC : 5 %

Для AC : -

ИМПУЛЬС

Режим

Одиночный или парный, программируемый

Период

От 2 нс до 1,6 с

Разрешение

1 нс

Длительность импульса, задержка парных импульсов

От 1 нс до 1,6 с

Длительность фронта/спада

Быстрая : 700 пс (диапазон DC ) , 1 нс (диапазон HV ) , перестраиваемая – от 1 нс до 1,6 с

Амплитуда

Диапазон: от 50 мВ до 2 В

Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC ),

от 100 мВ до 4 В (50 Ом, диапазон HV )

Низкий уровень: От – 2 В до 1,95 В

Высокий уровень: От - 1,95 В до 2 В

ПРОИЗВОЛЬНАЯ ФОРМА И ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ

Диапазон частот

Определяется используемой частотой дискретизации

Частота дискретизации

От 10 МГц до 1 ,25 ГГц

Память

16 МБ - стандартно, 32 МБ - опция

Минимальный размер сегмента

192 байт (разрешение 16 байт)

Количество сегментов

1...32000

Разрешение по вертикали

1 4 бит

Управление

Через ПО или порт управления последовательностью

МОДУЛЯЦИЯ

Виды модуляции

АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн /«пр ыгающая» амплитуда, ЧМн /«прыгающая» частота, ( n ) PS К и ( n ) QAM

Несущая АМ, ЧМ

Синус

Модулирующая АМ, ЧМ

Синус, меандр, треугольник, пила

ЦИФРОВЫЕ ВЫХОДЫ

Количество каналов

32

Скорость передачи данных

625 Мбит/с

Кодовая последовательность

До 16 Мслов

Сопротивление

100 Ом

ОБЩИЕ ДАННЫЕ

Интерфейсы

USB ( 2 шт . – для управления и сохранения данных), LAN , GPIB , порт управления последовательностью

Дополнительные выходы

Маркеры, Синхронизация

Входы

Синхронизация, события, управление последовательностью, опорная частота, тактовая частота

Дисплей

TFT с подсветкой, разрешение 320 x 240 , диагональ 4 “

Напряжение питания

От 100 В до 24 0 В ( ± 15 %), 50 / 60 Гц

Потребляемая мощность

150 ВА

Габаритные размеры (ШхВхГ)

315 × 88 × 395 мм

Масса

4,5 кг

Условия эксплуатации

Температура: от 0 до + 40 ° С, влажность: не более 85 %

Условия хранения

Температура: от - 40 до + 70 ° С

№

Наименование

Количество

1

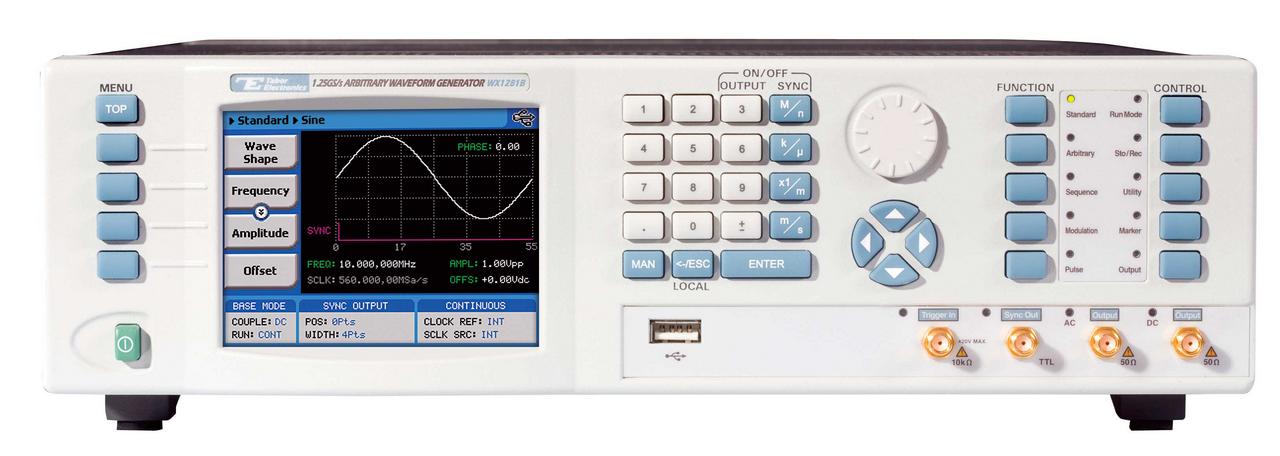

Генератор сигналов произвольной формы WX1281С

1

2

Сетевой шнур

1

3

Руководство по эксплуатации

1

4

ПО

1
