Артикул: АКИП-3210
|
Тип оборудования: Высокочастотный генератор сигналов
Производитель: АКИП
Модель: АКИП-3210
Гарантия: 3 года

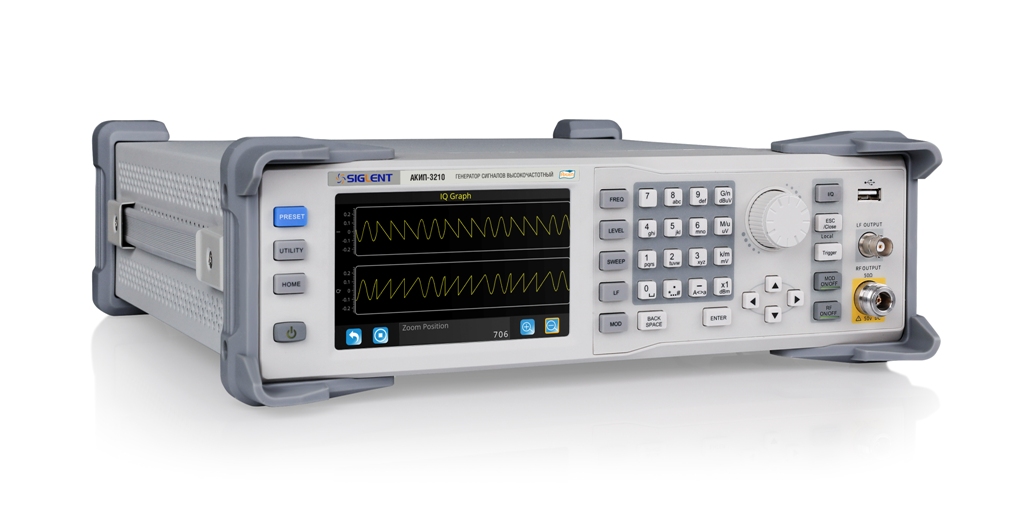

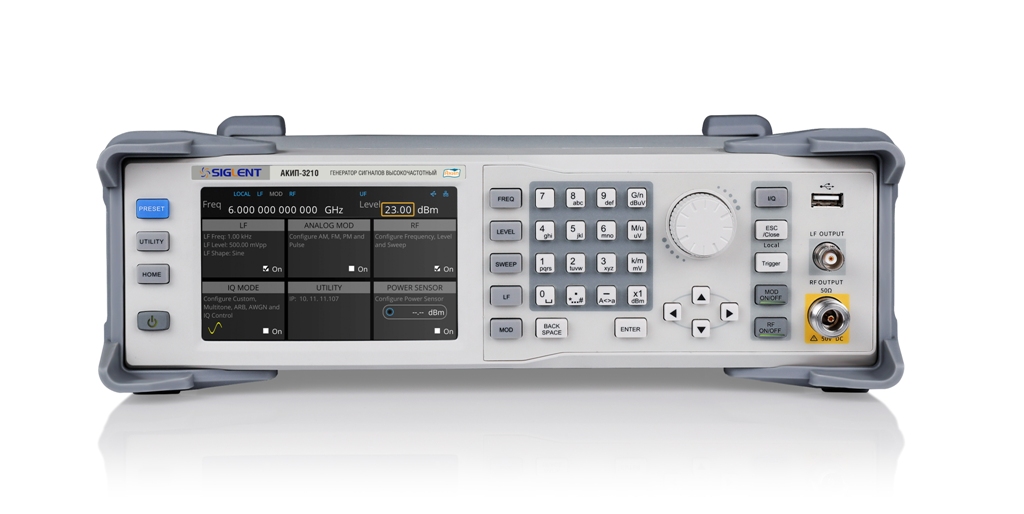

Описание генератора сигналов АКИП-3210:
Генератор сигналов АКИП-3210 с программной опцией: генератор последовательностей (пачек) импульсов
Особенности генератора АКИП-3210:
Технические характеристики высокочастотного генератора АКИП-3210:
| Параметр | Значение | |||||
|
Выходная частота
|
||||||
| Диапазон | 9 кГц … 4 ГГц | |||||
| Диапазон IQ | 10 МГц … 4 ГГц | |||||
| Дискретность установки | 0,001 Гц | |||||
| Пределы допускаемой относительной погрешности установки частоты |
Стандартно: ±1×10-6 Опция: ±5×10-8 Есть вход сигнала внешней опорной частоты 10 МГц |
|||||
|
Выходной уровень
|
||||||
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение | |||||
| 9 кГц ≤ f < 100 кГц | -110 … +7 дБм | (-110 … +4 дБм) | ||||
| 100 кГц ≤ f < 1 МГц | -110 … +15 дБм | (-110 … +13 дБм) | ||||
| 1 МГц ≤ f ≤ 4 ГГц | -140 … +26 дБм | (-130 … +20 дБм) | ||||
| 4 ГГц < f ≤ 6 ГГц | -130 … +24 дБм | (-120 … +20 дБм) | ||||
| Разрешение | 0,01 дБ | |||||
| Погрешность установки | -110…-130 дБм | -90 дБм…-110 дБм | -40 дБм…-90 дБм | -40 дБм…+26 дБм | ||
| 9 кГц ≤ f < 100 кГц | ±0,9 дБ | ±0,9 дБ | ±1,1 дБ | |||
| 100 кГц ≤ f ≤ 4 ГГц | ±0,7 дБ | ± 0,7 дБ | ±1,1 дБ | ±1,1 дБ | ||
| 4 ГГц < f ≤ 6 ГГц | ±0,7 дБ | ±0,7 дБ | ±1,1 дБ | ±1,2 дБ | ||
| КСВН | ALC вкл., температура 20˚С…30˚С. ALC – автоматическая регулировка выходной мощности |
|||||
| ≤1,8 при уровне < 0 дБм | ||||||
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц) |
|||||
| Плотность фазовых шумов | <-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц |
|||||
| Уровень гармонических искажений | <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм | |||||
| Уровень субгармонических искажений | <-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||||
| Уровень негармонических искажений | <-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||||
|
Свипирование частота / уровень (ГКЧ)
|
||||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | |||||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | |||||
| Режим работы | Однократный непрерывный | |||||
| Число точек свипирования | Шаговый режим: 2 … 65535 По списку: 2 … 500 |
|||||
| Длительность точки | 10 мс … 100 с (разрешение 0,1 мс) | |||||
| Источник синхронизации | Внешний, внутренний, ручной | |||||
|
НЧ Выход
|
||||||
| Формы сигнала | Синус, прямоугольник, пила/треугольник, DC | |||||
| Диапазон частот | 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц) 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) |
|||||
| Выходной уровень (50 Ом) | 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ) | |||||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | |||||
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
|||||
|
Амплитудная модуляция (Внутренняя / Внешняя)
|
||||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | |||||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%) | |||||
|
Частотная модуляция (Внутренняя / Внешняя)
|
||||||
| Девиация частоты | Макс. N*1 МГц | |||||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
| Коэффициент гармоник ЧМ | <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) | |||||
|
Фазовая модуляция (Внутренняя / Внешняя)
|
||||||
| Девиация фазы | N*5 рад | |||||
| Разрешение | 0,01 рад | |||||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | |||||
| Частота модуляции | 10 Гц … 100 кГц | |||||
|
Импульсная модуляция (Внутренняя / Внешняя)
|
||||||
| Подавление в паузе | >70 дБн (1 МГц < f ≤ 4 ГГц); >65 дБн (4 ГГц < f ≤ 6 ГГц) | |||||
| Время нарастания/спада | ≤50 нс | |||||
| Период следования | 40 нс …300 с | |||||
|
Генератор импульсов (Внутренняя / Внешняя)
|
||||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | |||||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | |||||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | |||||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | |||||
| Источник синхронизации | Внешний, внутренний, ручной | |||||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | |||||
|
Генератор пачек импульсов (Опция)
|
||||||
| Число импульсов | 1 … 2047 | |||||
| Число повторений | 1 … 65535 | |||||
| Длительность импульса | 20 нс – 300 с | |||||
|
IQ модуляция
|
||||||
| Внешняя IQ | Полоса частот модулирующих сигналов (I или Q) до 100 МГц Полоса частот ВЧ-сигналов до 200 МГц |
|||||
| Настройки внутреннего генератора IQ сигналов | Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ, Настройка угла квадратуры ±10° |
|||||
| I/Q-выходы | Импеданс: | |||||
|
Внешние выходы I/Q-модулятора
|
||||||
| Полоса пропускания | Полоса частот модулирующих сигналов (I или Q) до 100 МГц Полоса частот ВЧ-сигналов до 200 МГц |
|||||
| Уровень возбуждения на входе, соответствующий полной шкале (I+Q) | 0,5 Вскз (50 Ом) | |||||
|
Настройки внутреннего генератора модулирующих I/Q-сигналов
|
||||||
| Смещение I/Q | ±50 %, | |||||
| Усиление I/Q | ±4 дБ | |||||
| Настройка угла квадратуры | ±10° | |||||
|
I/Q-выходы
|
||||||
| Импеданс | 50 Ом на выход, 100 Ом дифференциальный выход | |||||
| Максимальное напряжение на выход | ±0,5 Впик-пик, синусоидальная форма сигнала | |||||
| Полоса пропускания (I, Q) | Модулирующие сигналы (I или Q) 37,5 МГц (опция до 75 МГц) | |||||
| Неравномерность АЧХ | ±0,3 дБ, измеренная при включённой внутренней коррекции канала, оптимизированной для I/Q-выходов | |||||
| Смещение I/Q в синфазном режиме | ±1,5 В (50 Ом) | |||||
| Смещение I или Q в дифференциальном режиме | ±3 В (50 Ом) | |||||
|
Генератор модулирующих сигналов
|
||||||
| Частота дискретизации | от 100 Гц до 120 МГц (опция: от 100 Гц до 240 МГц) | |||||
| Полоса частот ВЧ-модуляции (I + Q) |
75 МГц (опция до 150 МГц) | |||||
| Диапазон смещения частоты | ±60 МГц | |||||
| Память модулирующего сигнала произвольной формы | Максимальная ёмкость для воспроизведения: 200 МБ Максимальная ёмкость для запоминания, включая маркеры: 4 ГБ |
|||||
| Сегменты модулирующего сигнала | Длина сегмента: от 200 байт до 200 МБ | |||||
| Последовательности модулирующих сигналов | Максимальное число последовательностей: 1024 Максимальное число повторений: 65535 |
|||||
| Запуск | Тип: непрерывный, однократный, строб, с переходом на сегмент Источник: кнопка запуска, внешний, по шине (GPIB, LAN, USB) Задержка запуска: 83 нс + 8 периодов тактового сигнала дискретизации Точность запуска: 10 нс |
|||||
| Маркеры | Полярность маркера: отрицательная, положительная Число маркеров: 4 Подавление в паузе между пакетами/гашение ВЧ-сигнала: >70 дБ |
|||||
|
Аддитивный белый гауссов шум
|
||||||
| Тип | В реальном времени | |||||
| Режимы работы | Отдельно генерируемый или добавляемый цифровыми методами к сигналу, воспроизводимому генератором сигналов произвольной формы | |||||
| Полоса частот | от 1 Гц до 75 МГц (опция: от 1 Гц до 150 МГц) | |||||
| Отношение несущая/шум | ±100 дБ при добавлении к модулирующим сигналам | |||||
| Форматы отношения несущая/шум | C/N (С/Ш), Eb/No | |||||
|
Режимы модуляции произвольной формы
|
||||||
| Форматы модуляции | ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK， PI/4-DQPSK, PI/8-D8PSK QAM: 16QAM ,32QAM ,64QAM ,128QAM ,256QAM ,512QAM MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK |
|||||
| Символьная скорость | 60 символов/c (опция: 120 символов/c) | |||||
|
Поддержка приложений
|
||||||
| Приложения сотовой связи реального времени | 3GPP WCDMA, 3GPP LTE-FDD, GSM/EDGE, 3GPP2 CDMA2000 | |||||
|
Входы / Выходы
|
||||||
| Передняя панель | ||||||
| ВЧ выход | N тип (мама), 50 Ом | |||||
| НЧ выход | BNC тип (мама), 50 Ом | |||||
| Задняя панель | ||||||
| Синхронизация вход/выход | BNC тип (мама), 100 кОм 5 В TTL |
|||||
| Внеш. модуляция вход | BNC тип (мама), высокоомный | |||||
| Импульс вход/выход | BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В | |||||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, >0 дБм | |||||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | |||||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | |||||
| Вход I | BNC тип (мама), 20 кОм | |||||
| Вход Q | BNC тип (мама), 20 кОм | |||||
| Вход I+ | BNC тип (мама), 50 Ом | |||||
| Вход I- | BNC тип (мама), 50 Ом | |||||
| Вход Q+ | BNC тип (мама), 50 Ом | |||||
| Вход Q- | BNC тип (мама), 50 Ом | |||||
|
Общие данные
|
||||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | |||||
| Память | Встроенная Flash 4 Гб, поддержка USB Flash дисков | |||||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | |||||
| Частота питающей сети | 50/60 Гц – при напряжении питания от 100 до 240 В 400 Гц – при напряжении питания от 100 до 120 В |
|||||
| Потребляемая мощность | Не более 75 Вт | |||||
| Рабочая температура | 5…45°С | |||||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | |||||
| Память | Встроенная (256 МБ) | |||||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | |||||
| Масса | Не более 5,3 кг | |||||
| Комплект поставки | Кабель USB, кабель питания, руководство по эксплуатации | |||||
Комплект поставки АКИП-3210:
|
