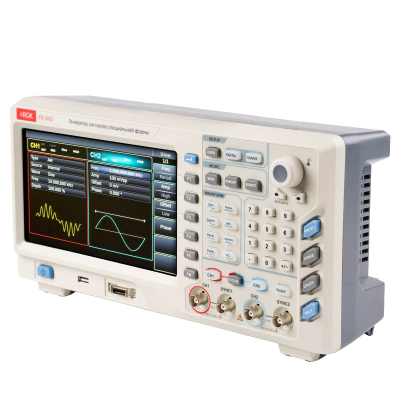

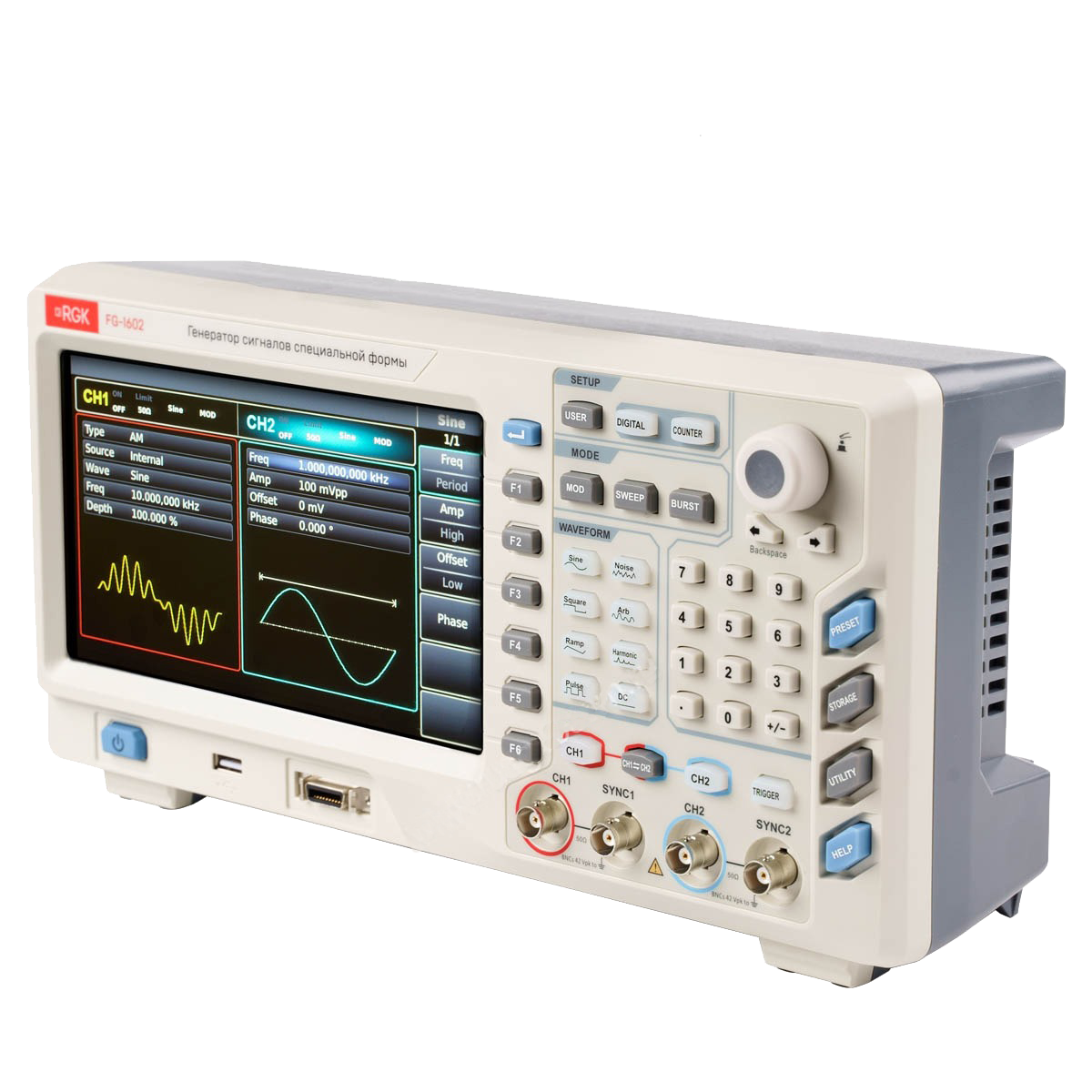

RGK FG-1602

Количество каналов

2

Максимальная рабочая частота

160 МГц

Частота дискретизации

до 500 Мвыб/с

Форма генерируемого сигнала

синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток

Рабочие режимы

выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)

Поддерживаемые типы модуляций

амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)

Характеристики выходного сигнала

Размах по амплитуде

до 20 МГц:
от 1 мВ до 10 В (50 Ом)

от 20 МГц до 80 МГц:
от 1 мВ до 5 В (50 Ом)

от 80 МГц до 120 МГц:
от 1 мВ до 2,5 В (50 Ом)

от 120 МГц до 160 МГц:
от 1 мВ до 1 В (50 Ом)

Погрешность установки амплитуды

± (1% от установленного значения + 1 мВ)

Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)

до 10 МГц: ± 0,1 дБ
от 10 МГц до 80 МГц: ± 0,2 дБ
от 80 МГц до 120 МГц: ± 0,4 дБ
от 120 МГц до 160 МГц: ± 0,8 дБ

Характеристики выходного сигнала

Сопротивление

50 Ом

Изоляция

максимальное значение напряжения 42 В относительно земли

Защита

защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается

Частотомер

Уровень входного сигнала

совместимый с ТТЛ (200мВ ~ 9В)

Диапазон частот входного сигнала

от 100 мГц до 800 МГц

Относительная погрешность измерения частоты

± 51 · 10^-6

Разрешение по частоте

7 бит/с

Высокочастотное подавление

включено или выключено подавление высокочастотных помех

Регулируемая чувствительность запуска

0% ~ 100.0%

Тип связи

по постоянному / переменному току

Дисплей

Дисплей

TFT ЖК-дисплей диагональю 8 дюйма

Разрешение дисплея

800 x 480 пикселей

Питание

Напряжение питания

переменное 100-240 В, 45-440Гц, CAT II

Энергопотребление

не более 50 Вт

Предохранитель

250В, 2А

Условия эксплуатации

Диапазон температур:
- рабочая
- хранения и транспортировки

от -10 до +40 ℃
от -20 до +60 ℃

Относительная влажность:
- при температуре не выше 35 ℃
- при температуре от 35 ℃ до 40 ℃

не более 90%
не более 60%

Высота над уровнем моря:
- рабочая
- хранения и транспортировки

до 3000 м
не более 15000 м

Габаритные размеры

118 x 336 x 174 мм

Масса

3,3 кг
