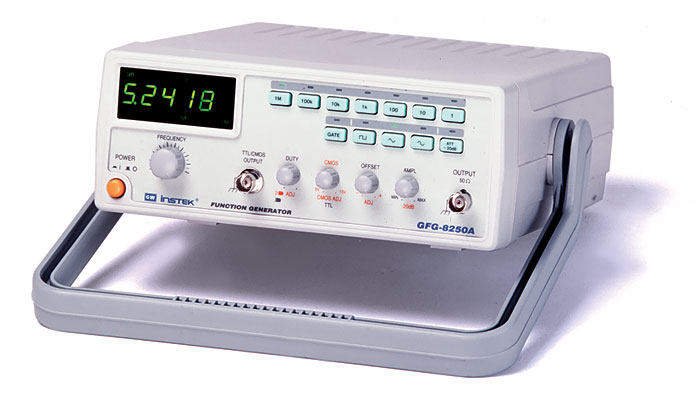

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ

Частотный диапазон

0,5 Гц … 5 МГц (7 диапазонов)

Погрешность установки

±(5% + 1 Гц)

Амплитуда

> 10 В (на 50 Ом)

Выходное сопротивление

50 Ом

Аттенюатор

2х(минус 20 дБ ± 1 дБ) с плавной регулировкой

Постоянное смещение

±5 В (на 50 Ом)

Асимметрия формы

0,2…0,8 (1 МГц) - плавно регулируется

Дисплей

6-разрядный, СД-индикаторы

СИНУСОИДАЛЬНЫЙ СИГНАЛ

Коэффициент гармоник

£ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), £ 30 дБ (100 кГц...5 МГц)

Неравномерность формы

£ 0,3 дБ, (0,5 Гц…500 кГц), £ 1,0 дБ, (500 кГц…5 МГц)

ТРЕУГОЛЬНЫЙ СИГНАЛ

Нелинейность

£ 2% (0,5 Гц…100 кГц), £ 5% (100 Гц…5 МГц)

ПРЯМОУГОЛЬНЫЙ СИГНАЛ

Асимметрия импульсов

±2% (1 Гц…100 кГц)

Время нарастания/спада

£ 50 нс (макс. уровень,50 Ом)

КМОП-ВЫХОД

Выходной уровень

От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой

Время нарастания / спада

£ 120 нс

ТТЛ-ВЫХОД

Выходной уровень

³ 3 В

Коэффициент нагрузки

20 ТТЛ-элементов

Время нарастания/спада

£ 25 нс

ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ

Входное напряжение

0…(10 ±1)В

Входное сопротивление

10 кОм

ЧАСТОТОМЕР

Частотный диапазон

0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10^-5)

Разрешение

10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц

Стабильность опорн. ген-ра

±10^-5(23°С ± 5°С) после 30 мин. работы

Входной импеданс

1 МОм / 150 пФ

Чувствительность

£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)

ОБЩИЕ ДАННЫЕ

Напряжение питания

115 В / 230 В±15%, 50 / 60 Гц

Габаритные размеры

251 x 91 x 291 мм

Масса

2,3 кг
