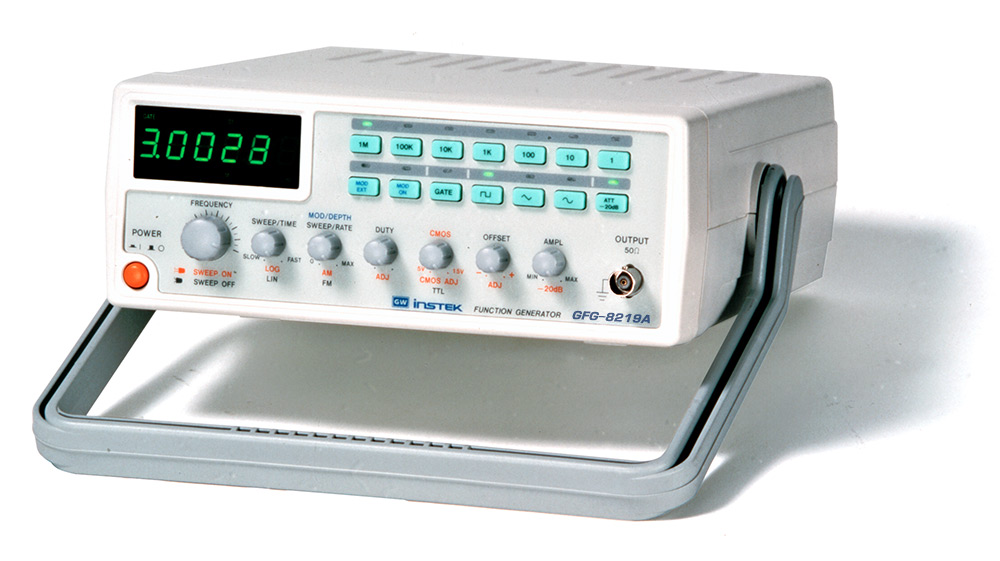

Краткие характеристики GFG-8219A:
Частотный диапазон 0,3 Гц ... 3 МГц
Форма сигнала: синус, треугольник, прямоугольник
Регулировка асимметрии формы сигнала
Добавление постоянного смещения
2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
Функция внешнего управления частотой
Регулируемый ТТЛ/КМОП-выход
Цифровой дисплей
Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
Линейное/логарифмическое свипирование
Внутренняя/внешняя АМ/ЧМ-модуляция
Выход сигнала синхронизации
Выход преобразователя частота-напряжение
Технические характеристики GFG-8219A:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон |
0,3 Гц … 3 МГц (7 диапазонов) |
|
Погрешность установки |
±(5% + 1 Гц) |
|
|
Амплитуда |
> 10 В (на 50 Ом) |
|
|
Выходное сопротивление |
50 Ом |
|
|
Аттенюатор |
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой |
|
|
Постоянное смещение |
±5 В (на 50 Ом) |
|
|
Асимметрия формы |
0,2…0,8 (1 МГц) - плавно регулируется |
|
|
Дисплей |
6-разрядный, СД-индикаторы |
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник |
£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) |
|
Неравномерность |
£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) |
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов |
±2% (0,3 Гц…100 кГц) |
|
Время нарастания/спада |
£ 100 нс (макс. уровень,50 Ом) |
|
|
КМОП-ВЫХОД |
Выходной уровень |
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
|
Время нарастания / спада |
£ 120 нс |
|
|
ТТЛ-ВЫХОД |
Выходной уровень |
³ 3 В |
|
Коэффициент нагрузки |
20 ТТЛ-элементов |
|
|
Время нарастания/спада |
£ 25 нс |
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ |
Входное напряжение |
0…(10 ±1)В |
|
Входное сопротивление |
10 кОм |
|
|
СИНХРОВЫХОД |
Выходное напряжение |
0…2 В (0,3 Гц…3 МГц) |
|
СВИПИРОВАНИЕ |
Глубина свипирования |
100:1 - плавно регулируется |
|
Цикл свипированя |
0,5 с…30 с - плавно регулируется |
|
|
Режимы свипирования |
Линейный/логарифмический (выбирается переключателем) |
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ |
Глубина АМ |
0…100% |
|
Частота модуляции |
400 Гц (внутренняя)/0…1 МГц (внешняя) |
|
|
Частота несущей |
100 Гц…3 МГц (-3 дБ) |
|
|
Чувствительность входа |
£ 10 В (при 100% АМ) |
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ |
Девиация частоты |
±5% |
|
Частота модуляции |
400 Гц (внутренняя) / 0…20 кГц (внешняя) |
|
|
Чувствительность входа |
£ 10 В (при 10% ЧМ) |
|
|
ЧАСТОТОМЕР |
Частотный диапазон |
0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
|
Разрешение |
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц |
|
|
Стабильность опорн. ген-ра |
±10-5(23°С ± 5°С) после 30 мин. работы |
|
|
Входной импеданс |
1 МОм / 150 пФ |
|
|
Чувствительность |
£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц) |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
115 В / 230 В±15%, 50 / 60 Гц |
|
Габаритные размеры |
251 x 91 x 291 мм |
|
|
Масса |
Приблизительно 2 кг |
|
