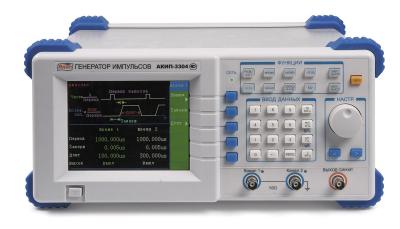

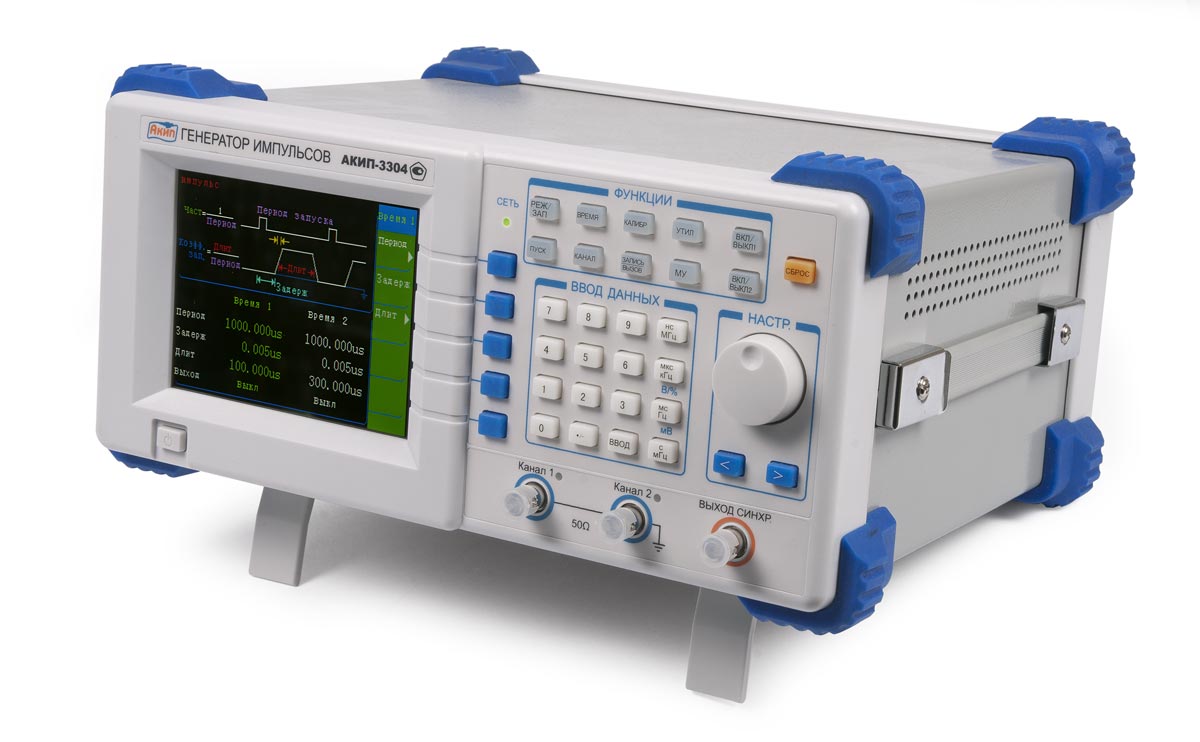

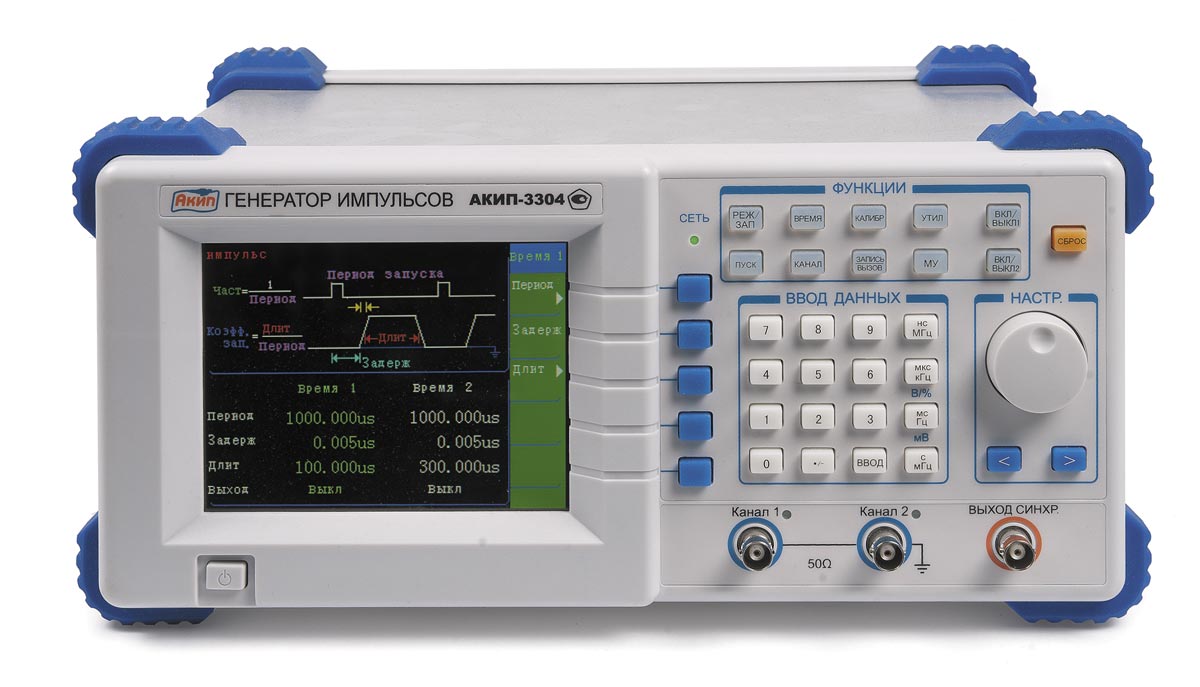

Артикул: АКИП-3304
|
Назначение генератора импульсов АКИП-3304:
Генератор импульсов АКИП-3304: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 100 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор ЖКИ 5,7 дюймов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.
Аналог АКИП-3303, отличие: выходное напряжение до 100 Впик (до 1 МГц); Высоковольтный усилитель ±50 Впик.
Технические характеристики генератора импульсов АКИП-3304:
| Параметр | Значения |
| ВРЕМЕННЫЕ ПАРАМЕТРЫ | |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс |
| Временные параметры | Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
| Разрешение | 5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
| Погрешность установки временного интервала | ±(5*Т*10-5 + 5 нс) |
| Погрешность опорного источника частоты | ±5*10-5 |
| Время нарастания/спада | Не более 10 нс |
| Выброс | Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
| Вход внешней опорной частоты | 5 и 10 МГц, 0,5 В скз |
| АМПЛИТУДНЫЕ ПАРАМЕТРЫ | |
| Каналы | 2 канала с регулируемой амплитудой, 1 канал ТТЛ) |
| Диапазон амплитуды | Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
| Разрешение | 10 мВпик |
| Погрешность установки амплитуды | ±(2% + 25 мВпик) |
| Диапазон смещений | ±(25 мВ...5В) на нагрузке 50 Ом |
| Разрешение | 20 мВ |
| Погрешность установки смещения | ±(5% + 25 мВ) |
| Внутреннее сопротивление выхода | 50 Ом |
| СИНХРОЗАПУСК | |
| Режимы | Внутренний, внешний, однократный |
| Диапазон частот внешнего синхросигнала | 1 Гц…10 МГц (меандр) |
| Диапапзон уровней внешнего синхросигнала | 1 Впик...20 Впик |
| Сопротивление входа внешней синхронизации | Более 100 кОм |

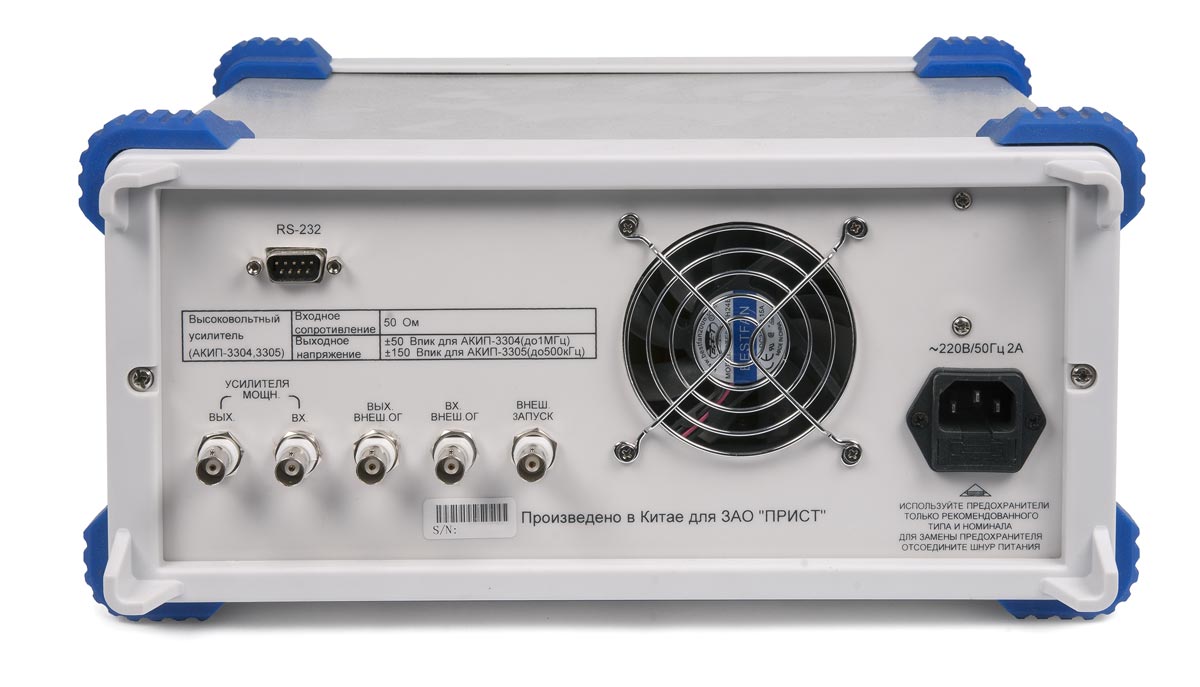

| ВЫСОКОВОЛЬТНЫЙ УСИЛИТЕЛЬ | |
| Входное сопротивление | 50 Ом |
| Выходное напряжение | ±50 Впик (до 1 МГц) |
| Выходной ток | 100 мА |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Индикатор ЖКИ 5,7 дюймов |
| Напряжение питания | 230 В (± 15 %), 50 / 60 Гц, 50 Вт |
| Габаритные размеры | 254 х 103 х 384 мм |
| Масса | 3 кг (без усилителя) |

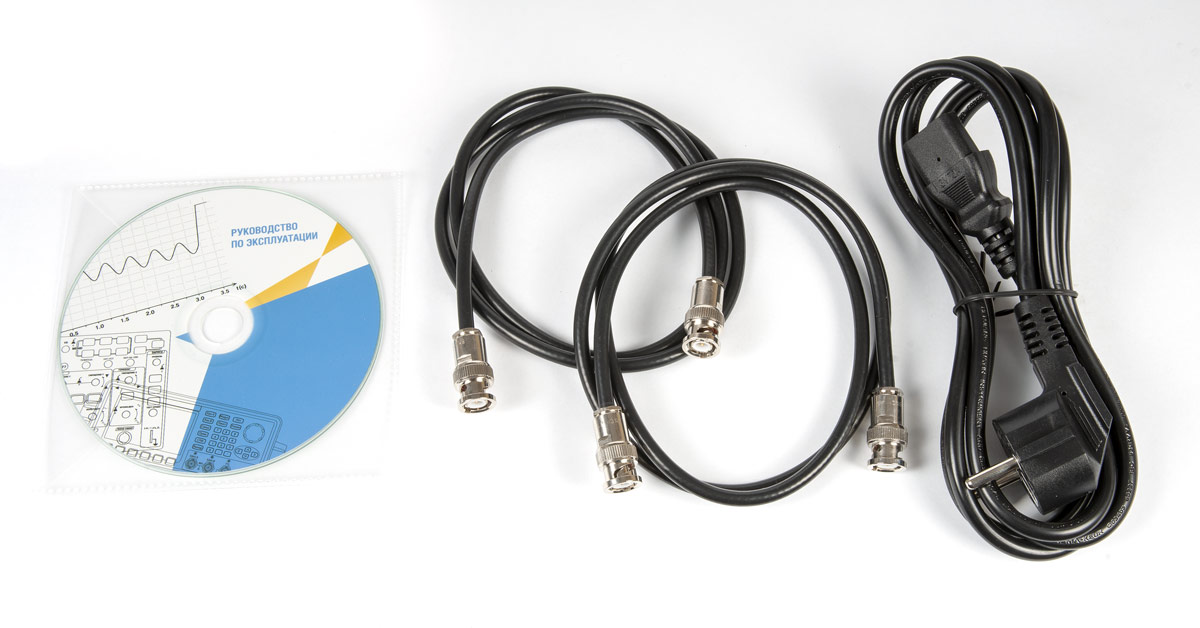

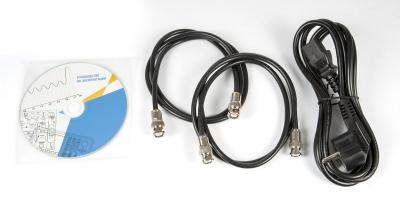

Комплект поставки АКИП-3304
|
№ |
Наименование |
Количество |
|
1. |
Генератор импульсов АКИП-3304 |
1 |
|
2. |
Руководство по эксплуатации |
1 |
|
